جزئیات محصول:
|
| مواد: | A234 Wpb | اندازه: | 1/2 "تا 48" |
|---|---|---|---|
| ضخامت: | SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 XXS | ||
| برجسته: | اتصالات لوله ساخته شده ERW T,اتصالات لوله ساخته شده ERW SCH10,SCHXXS T اتصالات لوله erw شکل T |
||
ANSI B 16.9 BUTT WELDED و بدون درز SCH10 SCH20 SCH40 SCH80 SCH80 SCH100 SCH120 SCH160 SCHXXS

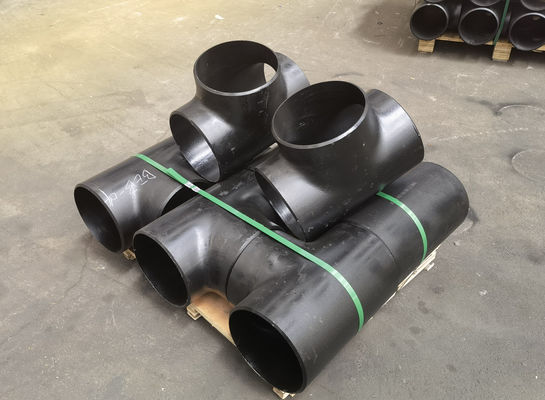

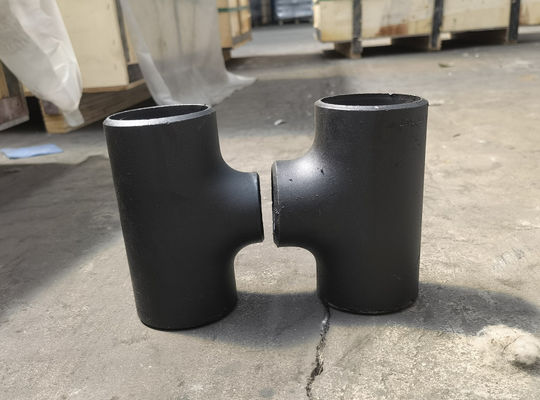

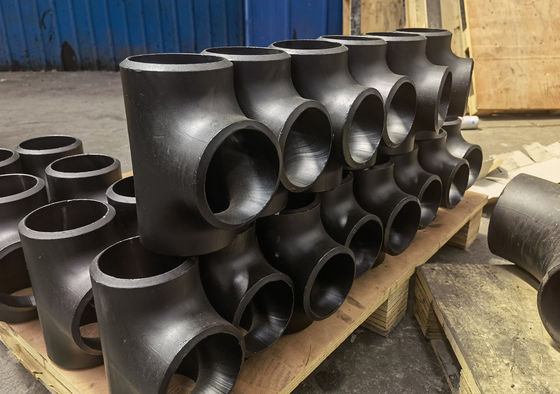

Tee نوعی اتصالات لوله شیمیایی است که دارای سه سوراخ است ، یعنی یک ورودی و دو خروجی.یا دو ورودی و یک خروجیسه راهی به شکل T و Y و سه راهی با نازل هایی با قطر برابر و نازل های کاهنده وجود دارد که در محل اتصال سه خط لوله یکسان یا متفاوت استفاده می شود.[1] عملکرد اصلی سه راهی تغییر جهت مایع است.محدوده قطر خارجی از 2.5 ″ تا 60 ″ (2.5 اینچ = DN65 ، 60 اینچ = DN1500) ، ضخامت دیوار 3-60 میلی متر ، از 26 ″ تا 60 ″ (26 اینچ = DN650 ، 60 اینچ = DN1500) برای جوشکاری است. سه راهیضخامت دیوار از 28 تا 60 میلی متر است.درجه بندی فشار عبارتند از: Sch5s، Sch10s، Sch10، Sch20، Sch30، Sch40s، STD، Sch40، Sch60، Sch80s، XS.Sch80 ، Sch100 ، Sch120 ، Sch140 ، Sch160 ، XXS.
| مشخصات فنی | ASME B16.9 Buttweld Straight Tee & Cross |
|---|---|
| ANSI B16.9 Buttweld Straight Tee Pipe Fitting اتصالات اندازه | اتصالات بدون درز جوش: 1/2 " - 24" اتصالات جوش داده شده با جوش: 1/2 " - 48" |
| ASME B16.9 صلیب مستقیم ابعاد | ASME/ANSI B16.9 ، ASME B16.28 ، MSS-SP-43 ، BS4504 ، BS4504 ، BS1560 ، BS10 |
| ضخامت راست Buttweld Straight | SCH10، SCH20، SCH30، STD SCH40، SCH60، XS، SCH 80، SCH 100، SCH 120، SCH 140، SCH 160، XXS موجود با NACE MR 01-75 |
| استیل ضد زنگ Buttweld Straight Tee & Cross Types | اتصالات لوله بدون درز / ERW / جوش داده شده / ساخته شده |
| اتصالات لوله متقاطعتایپ کنید | DN15-DN1200 |
| ارتباط | جوشکاری |
| شعاع خم شدن | R = 1D ، 2D ، 3D ، 5D ، 6D ، 8D ، 10D یا اتصالات لوله سفارشی |
| محدوده اندازه | N "NB تا 24" NB در Sch 10s ، 40s ، 80s ، 160s، XXS.(DN6 ~ DN100) |
| ASME B16.9 صلیب مستقیم اتصالات | زاویه: 22.5 درجه ، 30 درجه ، 45 درجه ، 90 درجه ، 180 درجه ، 1.0D ، 1.5D ، 2.0D ، 2.5D ، 3D ، 4D ، 5D ، 6D ، 7D-40D. استاندارد: ASME B16.9 ، ASME B16.28 ، ASME B16.25 ، MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313 ، BS ، GB ، ISO |
| فرایند ساخت | فشار ، پرس ، جعل ، بازیگران و غیره |
| استنلس استیل Buttweld Straight Tee & Cross Fittings Certificates Test | EN 10204/3.1B گواهی مواد اولیه گزارش تست رادیوگرافی 100٪ گزارش بازرسی شخص ثالث و غیره |
| مبدا و آسیاب ها | ژاپنی ، هندی ، ایالات متحده ، کره ای ، اروپایی ، اوکراین ، روسی |
| بازارها و صنایع اصلی Straight Tee & Cross |
|
| کاربرد |
|
| گواهی های تست مواد (MTC) مطابق با EN 10204 3.1 و EN 10204 3.2 ، گواهینامه های آزمایشی که NACE MR0103 ، NACE MR0175 را تأیید می کنند | |
| NPS | OD د |
مرکز به انتها ج |
مرکز به انتها م |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1¼ | 42.2 | 48 | 48 |
| 1½ | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2½ | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3½ | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
| اندازه لوله اسمی (NPS) | DN | قطر خارج در Bevel | مرکز به انتها | |
| اجرا کنید C.C | پریز.M [یادداشتها (1) و (2)] | |||
| 1/2 | 15 | 21.3 | 25 | 25 |
| 3/4 | 20 | 26.7 | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1/4 | 32 | 42.2 | 48 | 48 |
| 1-1/2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1/2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | 86 | 86 |
| 3-1/2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | 114.3 | 105 | 105 |
| 5 | 125 | 141.3 | 124 | 124 |
| 6 | 150 | 168.3 | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | 250 | 273.0 | 216 | 216 |
| 12 | 300 | 323.8 | 254 | 254 |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| 18 | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | 610 | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | 1016 | 749 | 749 |
| 42 | 1050 | 1067 | 762 | 711 |
| 44 | 1100 | 1118 | 813 | 762 |
| 46 | 1150 | 1168 | 851 | 800 |
| 48 | 1200 | 1219 | 889 | 838 |
