جزئیات محصول:
|
| ماتریلا: | A105 ، 304/316 | استاندارد: | ANSI B16.5 ، B16.47 |
|---|---|---|---|
| گواهینامه ها: | ISO TUV | اندازه: | 1/2 "-36" |
| فشار: | 150LBS-2500LBS | کاربرد: | گاز آب نفت |
| رنگ آمیزی: | روغن سیاه ، زرد ، زنگ زدگی | ||
| برجسته: | فلنج بنزین آب بنزین ansi b16 47,فلنج 36 "ISO TUV ansi b16 47,فلنج کربن استیل ANSI B16.5 |
||
استفاده از فلنج در روغن. گاز ، آب و غیره ، ANSI B16.5 ، B16.47 ، فولاد کربن ، فولاد ضد زنگ

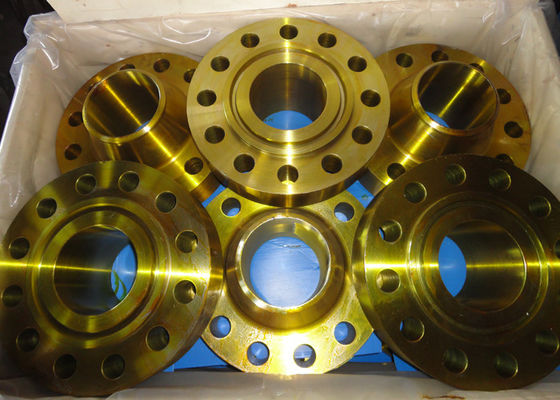

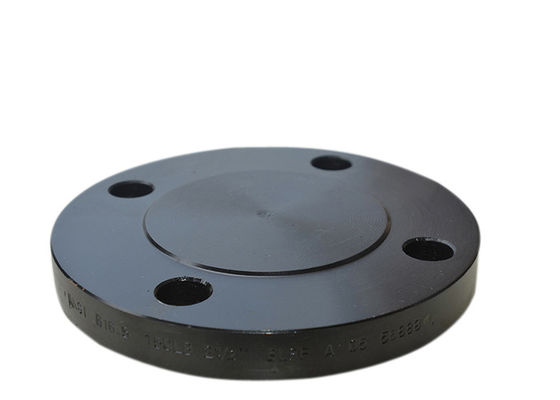

Carbon Steel Flange Ansi B16.5 & Asme B16.47 لغزش رنگ زرد سیاه و سفید بر روی کور گردن جوش داده شده
لغزش فلنج نوع محبوب فلنج لوله است.اینها نوعی فلنج هستند که روی انتهای لوله کشی بلغزانند و سپس در جای خود جوش می خورند.این فلنج ها برای کاربردهای کم فشار ایده آل هستند.این لوله ها به راحتی در لوله های مختلف نصب و جوش می شوند.جوشکاری هزینه های ساخت این لوله ها را کاهش می دهد.اینها در اندازه ها و کاربردهای بسیار متنوعی در دسترس هستند.

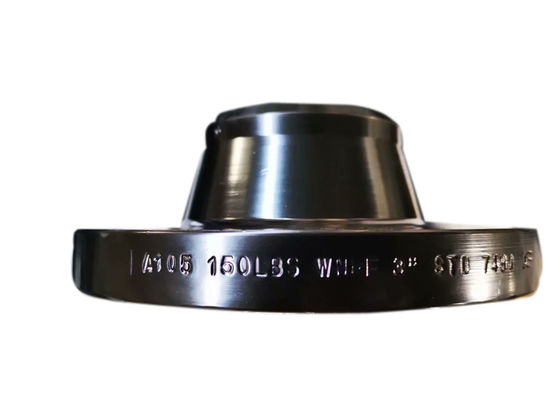

گردن جوش داده شده فلنج ها به گونه ای طراحی شده اند که با جوشکاری قنداق به سیستم لوله کشی متصل می شوند.WN Flange به دلیل گردن طولانی نسبتاً گران است ، اما برای موارد استرس زیاد ترجیح داده می شود.گردن یا توپی ، تنش ها را به لوله منتقل می کند و باعث کاهش غلظت تنش در پایه فلنج های Welding-Neck می شود.انتقال تدریجی ضخامت از پایه توپی به ضخامت دیواره در جوش لب به لب تقویت مهم فلنج گردن جوش را فراهم می کند.سوراخ فلنج Weld-Neck با سوراخ لوله مطابقت دارد و تلاطم و فرسایش را کاهش می دهد.
| مشخصات (آخرین نسخه) | نوع آیتم | کلاس فشار | محدوده اندازه |
| ASME / ANSI B16.5 | فلنج های کور ، گردن جوش ، لغزش ، جوش سوکت ، رزوه و رشته | 150 تا 2500LBS | 26 "تا 60" |
| 150 تا 1500LBS | 26 "تا 48" | ||
| ASME / ANSI B16.47 | فلنج Orifice (گردن جوش داده شده ، لغزنده ، رشته ای) | 75 تا 300LBS | 1/2 "تا 12" |
| 400 ، 600LBS | 26 "تا 60" | ||
| 900LBS | 26 "تا 48" | ||
| ASME / ANSI B16.36 | فلنج Orifice (گردن جوش داده شده ، لغزنده ، رشته ای) | 300 تا 2500LBS | 1 "تا 12" |
| فلنج EN 1092-1 / DIN / BS 4504 | 01 (فلنج صفحه ای) ، 02 (فلنج صفحه شل برای انواع 32 تا 37) ، 04 (فلنج صفحه شل برای نوع 34) ، 05 (فلنج کور) ، 11 (فلنج گردن جوش) ، 12 (فلنج کشویی) ، 13 (هابد) | PN2.5 تا PN16 | 10 میلی متر تا 1800 میلی متر |
| PN25 | 10 میلی متر تا 1000 میلی متر | ||
| PN40 | 10 میلی متر تا 600 میلی متر | ||
| PN63 | 10 میلی متر تا 400 میلی متر | ||
| PN100 | 10 میلی متر تا 350 میلی متر | ||
| PN160 ، PN250 | 10 میلی متر تا 300 میلی متر | ||
| PN320 | 10 میلی متر تا 250 میلی متر | ||
| PN400 | 10 میلی متر تا 200 میلی متر | ||
| BS 10 | فلنج گردن کور ، Slip-on و Welding | جدول A ، D ، E ، F ، H ، J ، K ، R ، S ، T | 15 میلی متر تا 600 میلی متر |
| ASME / ANSI B16.9 / MSS SP-43 | خرد-نوع نوع: A ، B ، C (الگوی کوتاه) | S10 ، S40 ، S80 | ”تا 24” |
توجه: ما همچنین می توانیم مطابق با استانداردهای دیگر مانند ، API-605 ، UNI ، AWWA و نقشه های سفارشی مشتریان تولید کنیم
نوع صورت فلنجی: صورت صاف (FF) ، صورت برجسته (RF) ، نوع حلقه اتصال (RTJ) ، صورت برجسته (LRF)
پوشش / درمان سطح (در صورت وجود): رنگ ضد زنگ ، رنگ سیاه روغنی ، زرد شفاف ، روکش کاری شده ، گالوانیزه سرد و گرم
