جزئیات محصول:
|
| فولاد کربن: | A234WPB | فولاد اس اس: | 304 لیتر، 316 لیتر |
|---|---|---|---|
| تایپ کنید: | برابر، کاهش | درجه: | 90 درجه |
| پوشش: | روغن ضد زنگ، رنگ مشکی | ||
| برجسته: | سه راهی لوله فولادی کربنی astm a234wpb,سه راهی لوله فولادی کربنی ansi b16.9 |
||

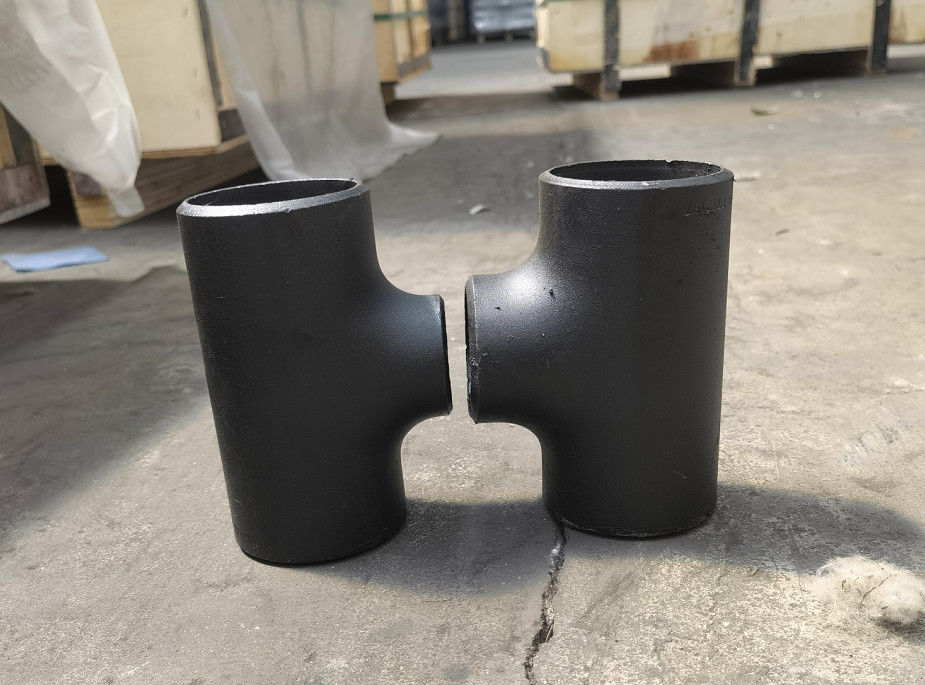

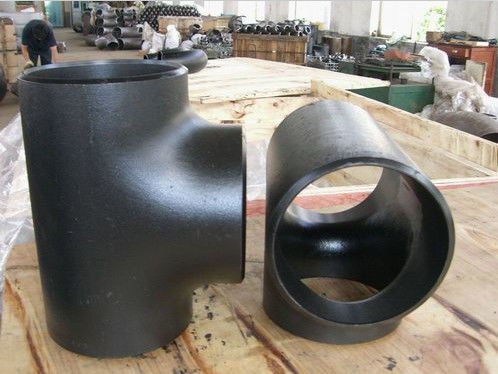

سه راهی کاهش دهنده یک اتصال لوله T شکل با دو خروجی است که در 90 درجه تا حداکثر خط برش می دهد.این سه راهی ها با ترکیبی از اندازه های مختلف خروجی قابل دسترسی هستند.که درسه راهی کاهش دهنده ASME B16.9 برآورد پورت شعبه کمتر از سایر پورت های اجرا است. سه راهی کاهش دهنده فولاد ضد زنگممکن است نوعی اتصال لوله باشد که در آن اندازه پورت انشعاب کوچکتر از درگاه های اجرا باشد.این نوع اتصالات لوله علاوه بر این می تواند کاهش اندازه گیری را از یکی از پورت های اجرا به دیگری در نظر بگیرد.
| اندازه اسمی لوله | قطر خارج در اریب |
مرکز به انتها | |||
|---|---|---|---|---|---|
| اجرا کن | پریز | اجرا کن | پریز | اجرا کن (ج) | پریز (M) |
| 1/2" | 1/4 اینچ 3/8 اینچ |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4 اینچ | 3/8 اینچ 1/2" |
26.7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2" 3/4 اینچ |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4 اینچ | 1/2" 3/4 اینچ 1" |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2 اینچ | 1/2" 3/4 اینچ 1" 1 1/4 اینچ |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2" | 3/4 اینچ 1" 1 1/4 اینچ 1 1/2 اینچ |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 اینچ | 1" 1 1/4 اینچ 1 1/2 اینچ 2" |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3" | 1 1/4 اینچ 1 1/2 اینچ 2" 2 1/2 اینچ |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 اینچ | 1 1/2 اینچ 2" 2 1/2 اینچ 3" |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2 اینچ 2" 2 1/2 اینچ 3" 3 1/2 اینچ |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2 اینچ 3" 3 1/2 اینچ 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2 اینچ 3" 3 1/2 اینچ 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2 اینچ 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
ابعاد بر حسب میلی متر می باشد
منبع: ASME B16.9 – 2018
