جزئیات محصول:
|
| تایپ کنید: | بدون درز و جوش داده شده | بدون درز: | 1/2 اینچ × 24 اینچ DN15 × DN600 |
|---|---|---|---|
| جوش داده شده: | 2 1/2 اینچ ~ 72 اینچ DN150 × DN1800 | استاندارد: | DIN، JIS، ANSI |
| ضخامت: | sch10، sch20، std، sch40، xs، sch80، sch120، sch160، xxs | مواد: | A234WPB، ASTM 403 304/304L، 316/316L |
| نقاشی: | رنگ مشکی، روغن ضد زنگ، گالوانیزه داغ | بسته بندی: | پالت تخته سه لا یا موارد، با توجه به نیاز مشتری. |
| برجسته: | سه راهی کاهنده لوله مشکی ضخامت 2 میلی متر,سه راهی کاهنده لوله مشکی sch80,سه راهی کاهنده لوله مشکی با ضخامت 100 میلی متر |
||

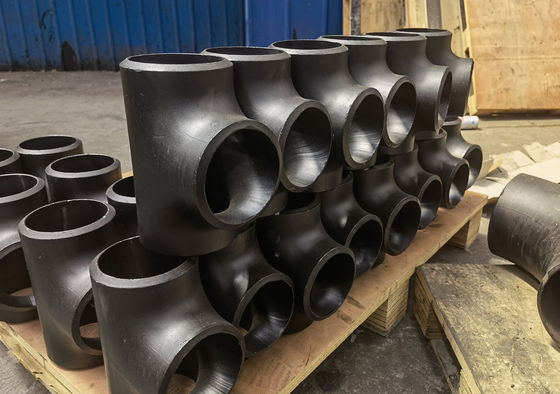

سه راهی مساوی/کاهشی جوش داده شده بدون درز SCH40 SCH80 SCH160، رنگ‌آمیزی سیاه
محل مبدا: چین
ما می توانیم سه راهی های لوله بدون درز و سه راهی های لوله جوشکاری را ارائه دهیم، که همچنین می توانند به سه راهی های مساوی و سه راهی های کاهش دهنده تقسیم شوند.

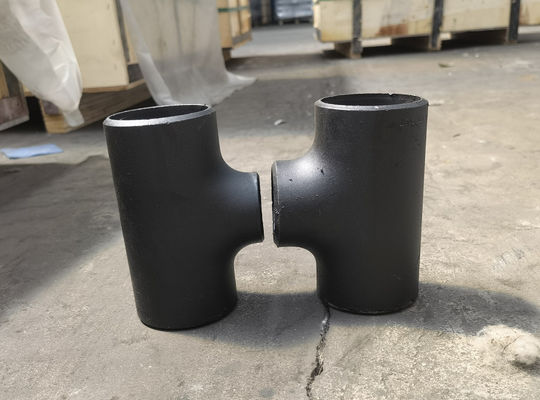

سه راهی برابر/ سه راهی کاهش دهنده
شرح:
سه راهی را قطعات سه گانه، سه راهه و T نیز می نامند و می توان از آن برای ترکیب یا تقسیم یک جریان سیال استفاده کرد.رایج ترین سه راهی ها با اندازه ورودی و خروجی یکسان هستند.
اما سه راهی های کاهش دهنده نیز در دسترس هستند.این بدان معنی است که یک یا دو انتهای آن از نظر ابعاد متفاوت است. به دلیل این ابعاد متفاوت است، اتصالات سه راهی را با ظرفیت کنترل حجم در صورت نیاز می سازد.
• استانداردها
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
| الگو | جوش | بدون درز |
| اندازه اسمی |
1/2 اینچ -48 اینچ (DN15-DN1200) |
1/2 "-20" (DN15-DN500) |
| ضخامت دیوار | 2 ~ 100 میلی متر | 2 تا 50 میلی متر |
| شعاع خم شدن | SCH5S-SCH160,XXS | SCH5-SCH160 |
| اندازه اسمی لوله (میلی متر) | قطر خارج در اریب (میلی متر) |
مرکز به انتها | |
| اجرا (C) | خروجی (M) | ||
| 1/2" | 21.3 | 25 | 25 |
| 3/4 اینچ | 26.7 | 29 | 29 |
| 1" | 33.4 | 38 | 38 |
| 1 1/4 اینچ | 42.2 | 48 | 48 |
| 1 1/2 اینچ | 48.3 | 57 | 57 |
| 2" | 60.3 | 64 | 64 |
| 2 1/2 اینچ | 73.0 | 76 | 76 |
| 3" | 88.9 | 86 | 86 |
| 3 1/2 اینچ | 101.6 | 95 | 95 |
| 4" | 114.3 | 105 | 105 |
| 5" | 141.3 | 124 | 124 |
| 6" | 168.3 | 143 | 143 |
| 8" | 219.1 | 178 | 178 |
| 10" | 273.0 | 216 | 216 |
| 12" | 323.8 | 254 | 254 |
| 14" | 355.6 | 279 | 279 |
| 16" | 406.4 | 305 | 305 |
| 18" | 457.0 | 343 | 343 |
| 20" | 508.0 | 381 | 381 |
| 22" | 559.0 | 419 | 419 |
| 24" | 610.0 | 432 | 432 |

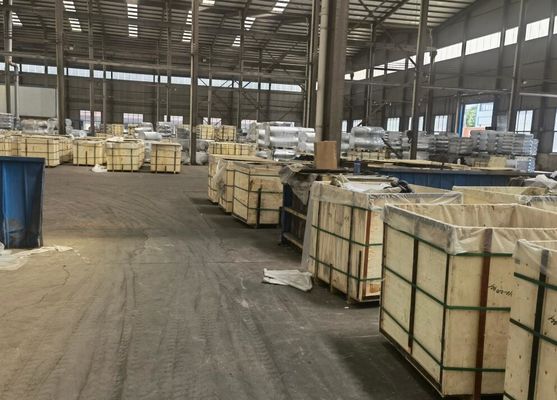

فرآیند تولید

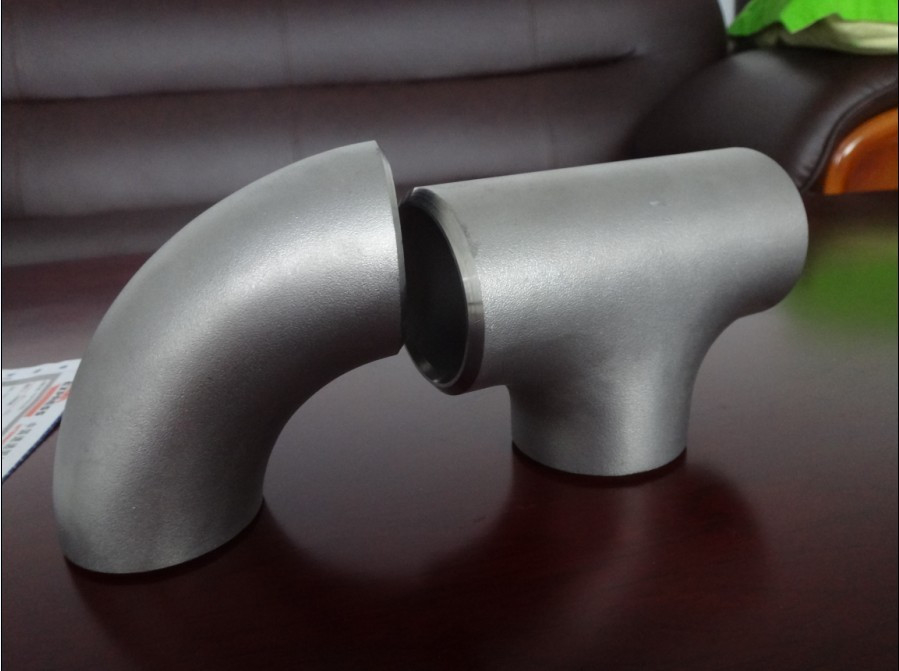

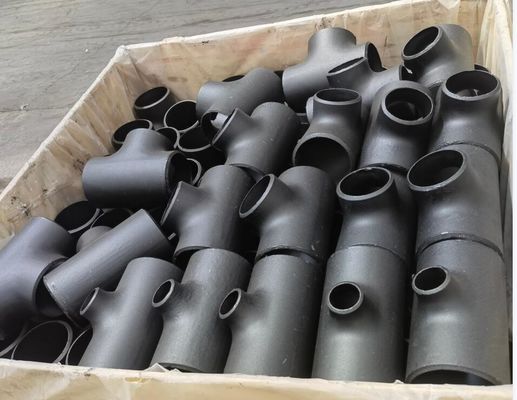

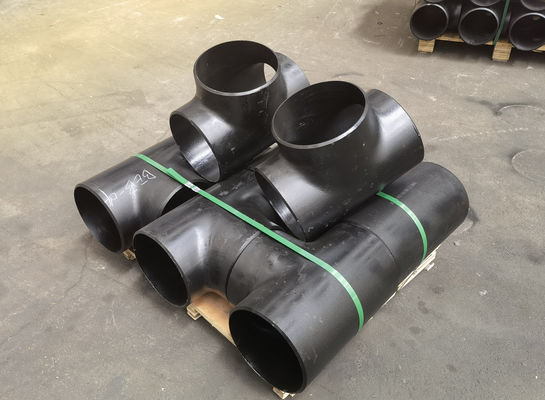

نمایش محصولات شرکت ما:
