جزئیات محصول:
|
| استاندارد: | ASME B16.9 | اندازه: | 1/2 "-48" |
|---|---|---|---|
| مواد: | A234 WPB / SS304 / 314L / SS316 / 316L | ضخامت: | SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 |
| روکش: | رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم | بسته بندی: | موارد تخته سه لا و پالت |
| برجسته: | سه راهی ASME B16.9 ButtWeld Reducer,SCH120 22mm سه راهی مساوی,اتصالات بدون درز و بدون خط لوله |
||

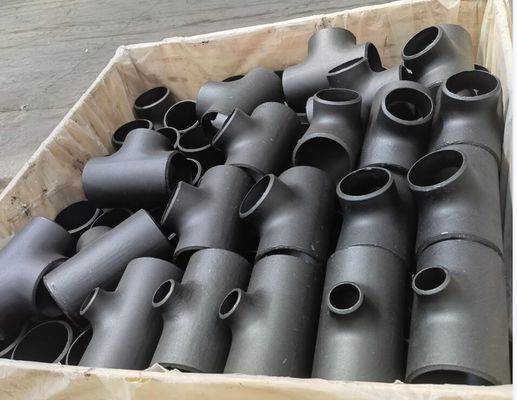

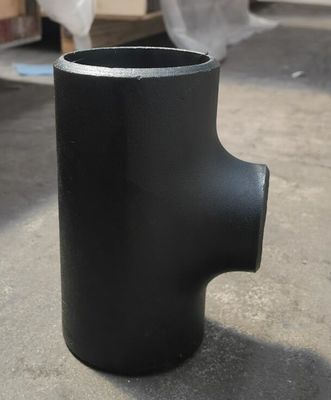

ASME B16.9 BUTT WELDING STD SCH40، SCH80، SCH160 SEAMLESS EEQUE TEE و REDUCE TEE BLACK PAINT
ماده: ASME B16.9
اندازه: 1/2 "-48"
ضخامت: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160
پوشش: رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم
بسته بندی: موارد تخته سه لا و پالت
| اندازه اسمی لوله (اینچ) | قطر خارج در اریب |
مرکز تا انتها | |
|---|---|---|---|
| اجرا کن (C) | پریز(م) | ||
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
ابعاد آن بر حسب میلی متر است
منبع: ASME B16.9 Tee - 2007
ابعاد بر حسب میلی متر است مگر اینکه خلاف آن مشخص شده باشد.ضخامت دیوار (تی) باید توسط مشتری مشخص شود.
| اندازه اسمی لوله (اینچ) | قطر خارج در اریب |
مرکز تا انتها | |||
|---|---|---|---|---|---|
| اجرا کن | پریز | اجرا کن | پریز | اجرا کن (C) | پریز (م) |
| 1/2 | 1/4 8/3 |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4 | 8/3 1/2 |
26.7 | 17.3 21.3 |
29 | 29 |
| 1 | 1/2 3/4 |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4 | 1/2 3/4 1 |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2 | 1/2 3/4 1 1 1/4 |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2 | 3/4 1 1 1/4 1 1/2 |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 | 1 1 1/4 1 1/2 2 |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3 | 1 1/4 1 1/2 2 2 1/2 |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 | 1 1/2 2 2 1/2 3 |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4 | 1 1/2 2 2 1/2 3 3 1/2 |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5 | 2 2 1/2 3 3 1/2 4 |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6 | 2 1/2 3 3 1/2 4 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8 | 3 1/2 4 5 6 |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10 | 4 5 6 8 |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12 | 5 6 8 10 |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14 | 6 8 10 12 |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16 | 6 8 10 12 14 |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18 | 8 10 12 14 16 |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20 | 8 10 12 14 16 18 |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 | 10 12 14 16 18 20 |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24 | 10 12 14 16 18 20 22 |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
ابعاد آن بر حسب میلی متر است
منبع: ASME B16.9 Tee– 2018
| اندازه اسمی لوله | 1/2 تا 2.1 / 2 | 3 تا 3.1 / 2 | 4 | 5 تا 8 | 10 تا 18 | 20 تا 24 | 26 تا 30 | 32 تا 48 |
| خارج از دیا در Bevel (D) |
+1.6 -0.8 |
1.6 | 1.6 | +2.4 -1.6 |
4+ -3.2 |
+6.4 -4.8 |
+6.4 -4.8 |
+6.4 -4.8 |
| داخل دیا در انتها | 0.8 | 1.6 | 1.6 | 1.6 | 3.2 | 4.8 | +6.4 -4.8 |
+6.4 -4.8 |
| مرکز برای پایان دادن به (C / M) | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 5 |
| Wall Thk (t) | کمتر از 87.5٪ ضخامت دیواره اسمی | |||||||
تلرانس های بعدی بر حسب میلی متر هستند مگر اینکه خلاف آن مشخص شده باشد و برابر باشند به جز آنچه ذکر شد.
