جزئیات محصول:
|
| تایپ کنید: | بدون درز ، جوش داده شده | اندازه: | 1/2 "-80" |
|---|---|---|---|
| ضخامت: | STD، SCH20 SCH40 SCH80 SCH160، DIN، JIS، EN | مواد: | WPB A234 ، ASTM 403 304 / 304L ، 316 / 316L |
| نقاشی: | روغن کاری سبک ، نقاشی سیاه | بسته بندی: | چوبی موارد چوبی ، پالت |
| برجسته: | کاهش دهنده متحدالمرکز لوله های فولادی JIS B2311,کاهش دهنده لوله فولادی DIN2616,کاهنده خارج از مرکز 4 x 3 ANSI B16.9 |
||
Reducer Concentric / Eccentric Seamless Welded ANSI B16.9، DIN2616، JIS B2311
کاهش دهنده متحدالمرکز / غیر عادی جوش داده شده بدون درز
لیست مشخصات
| نام Porduct | کربن استیل / کاهش دهنده متحدالمرکز / از جنس استنلس استیل |
| اندازه | 1/2 "-24" بدون درز ، 26 "-80" جوش داده شده |
| استاندارد | ANSI B16.9 ، EN10253-2 ، DIN2616 ، JIS B2311 ، |
| ضخامت دیوار | STD ، SCH20 ، SCH30 ، SCH40 ، SCH60 ، SCH80 ، SCH160 ، DIN ، JIS و غیره |
| تایپ کنید | بدون درز و جوش داده شده |
| پایان | انتهای اریب / BE / قنداق |
| سطح | رنگ طبیعی ، لاک خورده ، نقاشی سیاه ، روغن ضد زنگ و غیره |
| مواد |
فولاد کربن: A234WPB ، A420WPL6 St37 ، St45 ، E24 ، A42CP ، 16Mn ، Q345 ، P245GH ، P235GH ، P265GH ، P280GH ، P295GH ، P355GH و غیره |
| فولاد خط لوله: WPHY42 ، WPHY52 ، WPHY60 ، WPHY65 ، WPHY70 ، WPHY80 و غیره | |
| فولاد آلیاژی Cr-Mo: P11 ، P22 ، P5 ، P9 ، P91 ، 10CrMo9-10 ، 16Mo3 و غیره | |
| کاربرد |
صنایع پتروشیمی ؛ صنعت هواپیمایی و هوافضا ؛ صنایع دارویی ؛ صنایع دارویی اگزوز گاز ، نیروگاه برق ، قلدری کشتی ، گودال آب و غیره |
| مزایای | سهام آماده ، زمان تحویل سریع تر ؛ در همه اندازه ها موجود است ، بصورت خودکار ؛ با کیفیت بالا |
کاهنده لوله های فولادی جز component مورد استفاده در خطوط لوله برای کاهش اندازه آن از سوراخ بزرگ به کوچک مطابق با قطر داخلی است.طول کاهش در اینجا برابر است با میانگین قطرهای کوچکتر و بزرگتر لوله.در اینجا می توان از کاهنده به عنوان پخش کننده یا نازل استفاده کرد.کاهنده به پاسخگویی لوله های موجود در اندازه های مختلف یا جریان هیدرولیکی سیستم های لوله کشی کمک می کند.
استفاده از کاهنده فولاد در کارخانه های شیمیایی و نیروگاه ها انجام می شود.این سیستم لوله کشی را قابل اعتماد و جمع و جور می کند.این سیستم لوله کشی را از هر نوع تأثیر سوverse یا تغییر شکل حرارتی محافظت می کند.وقتی روی دایره فشار باشد ، از هر نوع نشتی جلوگیری می کند و نصب آن آسان است.گیرنده های پوشش داده شده با نیکل یا کروم باعث افزایش عمر محصول می شود که برای خطوط بخار زیاد مفید است و از خوردگی جلوگیری می کند.
انواع گیرنده

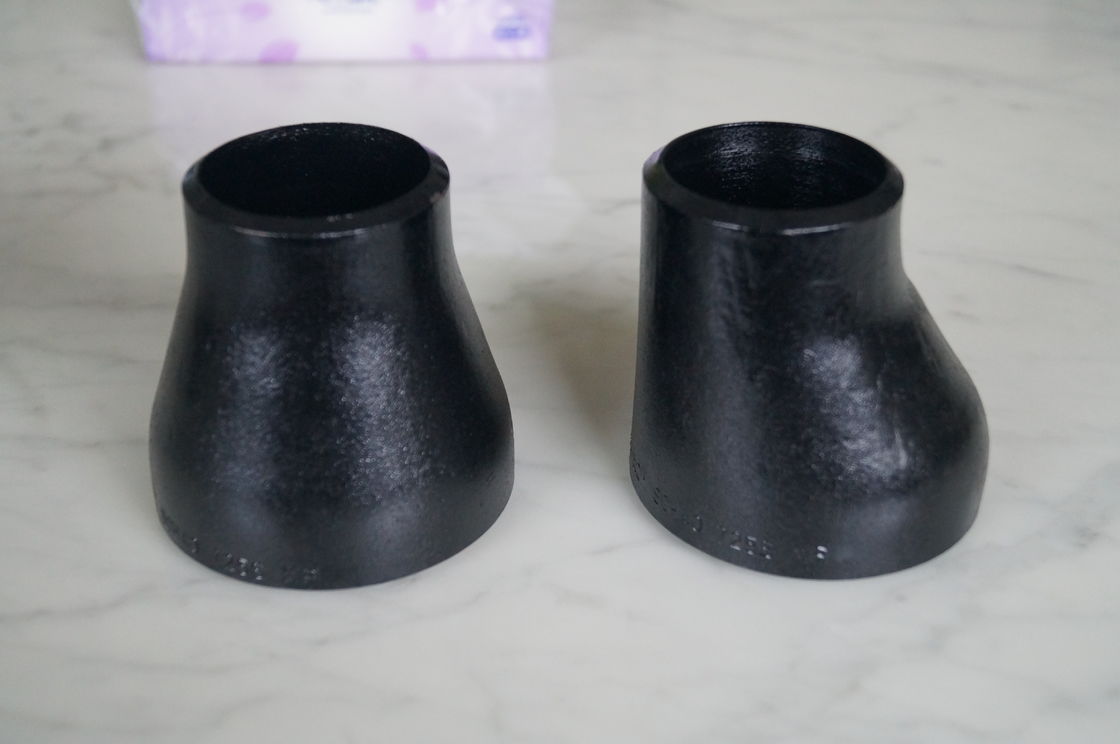

کاهنده دو نوع است ، کاهنده هم مرکز و کاهنده غیر عادی.

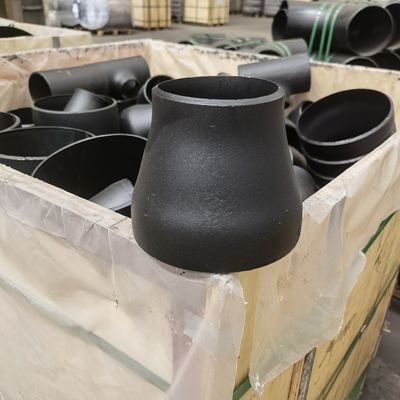

کاهنده متحدالمرکز
این کاهنده شامل اتصالات متقارن و مخروطی شکل است که قطر را به اندازه مساوی بزرگتر یا کاهش می دهد.به عنوان مثال ، وقتی لوله 1 "به لوله ¾" منتقل می شود ، بالا و پایین لوله در سطح خود باقی نمی مانند.در صورت تغییر قطر یک یا چند قطره ، به طور گسترده استفاده می شود.
گیرنده غیر عادی
اتصالی به شکل مخروطی شکل که قطر را کاهش می دهد یا بزرگ می کند ، اما در مورد خط وسط قرینه نیست.این مورد در سیستم های لوله کاری برای کاهش قطر لوله از یک اندازه به اندازه بزرگتر یا کوچک استفاده می شود.
محدوده های مختلف اتصال ، کاهنده لوله را می توان با کاهنده جوش سوکت و کاهنده جوش لب به لب طبقه بندی کرد.
گیرنده جوش سوکت نیز درز جوش سوکت نامیده می شود ، دارای سه نوع 1 ، 2 و 3 است. استانداردهای تولید مطابق با ASME B16.11 است.
جوش سوکت در برابر مقاومت جوشکاری لب به لب مقاومت می کند ، بنابراین برای لوله های با قطر کوچک با قطر NPS 2 یا کمتر استفاده می شود.Butt Weld از مقاومت خوبی برخوردار است ، زیرا برای خطوط لوله فشار بالا و دما مناسب است.
کاهنده جوش ته قنداق در انتها به صورت طرح یا مورب ساخته می شود ، مطابق با ASME B16.9 و فرآیند جوشکاری مطابق با ASME B16.25 تولید می شود.
محل مبدا: چین
گیرنده های لوله به گیرنده های متحدالمرکز و گیرنده های غیر عادی تبدیل می شوند. آنها از فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ ، فولاد با درجه حرارت پایین یا فولاد با کارایی بالا و غیره ساخته شده اند.
نام محصول: کاهنده متحدالمرکز / غیر عادی
اندازه: 1/2 ″ –72
آرنج بدون درز: 1/2 ″ ～ 24 ″ DN15 ～ DN600
آرنج جوش داده شده: 4 ″ ～ 72 ″ DN150 ～ DN1800
دیوار اندیشی: sch10 ، sch20 ، sch30 ، std ، sch40 ، sch60 ، xs ، sch80 ، sch100 ، sch120 ، sch140 ، sch160 ، xxs ، STD ، sch5s ، sch20s ، sch40s ، sch80s
حداکثر ضخامت: 120 میلی متر
استاندارد: ANSI B16.9 / 16.28 ، ASTM A53 / A106 ، API 5L ، ASME B36.10M — 1996 ، DIN2605 / 2615/2616 ، JIS P2311 / 2312
ماده: فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ
تیمار سطح: روغن شفاف ، روغن سیاه ضد زنگ یا گالوانیزه گرم.
طراحی با داده ها:
| RCD REISO را کد کنید | Ø بزرگ | Ø کوچک | ارتفاع H میلی متر | کیلوگرم وزن نظری | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D میلی متر | ضخامت S میلی متر | DN | d میلی متر | ضخامت میلی متر | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 21 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 09/0 |
| 27 27 | 3/4 | 26.9 | 2.3 | 09/0 | ||||
| 21 21 | 1 ″ 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 33 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| * 48 21 | 1 ″ 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 48 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 ″ 1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 ″ 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 76 114 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 89 114 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 60 139 | 5 | 7/139 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 76 139 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 89 139 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| 768 168 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 89 168 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 118 168 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 7/139 | 4.0 | 94/2 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 7/139 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| * 273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| * 273 139 | 5 | 7/139 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | ساعت 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 273 323 | 10 | 273 | 6.3 | ساعت 11.20 | ||||
کد NB RCD = گیرنده های متحدالمرکز - کد REISO = گیرنده های غیر عادی
* فقط متحدالمرکز
| اندازه اسمی لوله | 1/2 تا 2.1 / 2 | 3 تا 3.1 / 2 | 4 | 5 تا 8 |
| قطر خارج در Bevel (D) |
1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| داخل قطر در انتها | 0.8 | 1.6 | 1.6 | 1.6 |
| طول کلی (H) | 2 | 2 | 2 | 2 |
| اندازه اسمی لوله | 10 تا 18 | 20 تا 24 | 26 تا 30 | 32 تا 48 |
| قطر خارج در Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| داخل قطر در انتها | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| طول کلی (H) | 2 | 2 | 5 | 5 |
| ضخامت دیوار (t) | کمتر از 87.5٪ ضخامت دیواره اسمی | |||
تلرانس های بعدی بر حسب میلی متر هستند مگر اینکه خلاف آن مشخص شده باشد و برابر باشند به جز آنچه ذکر شد.

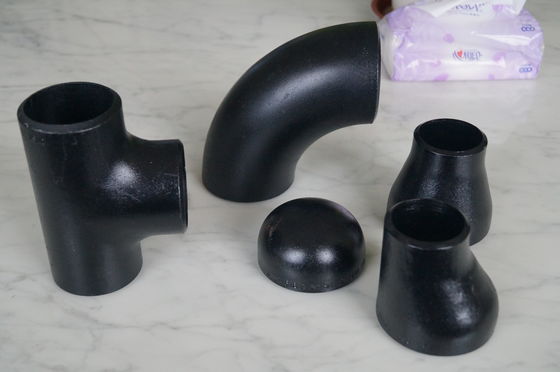

محصولات نمایش داده شده از شرکت ما:
