ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه

ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه

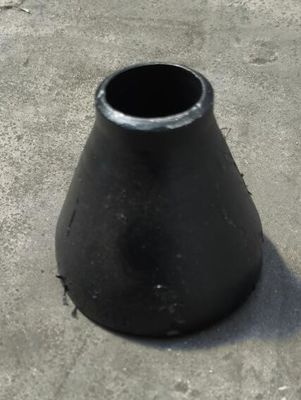

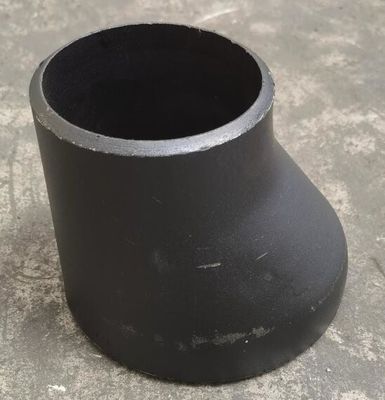

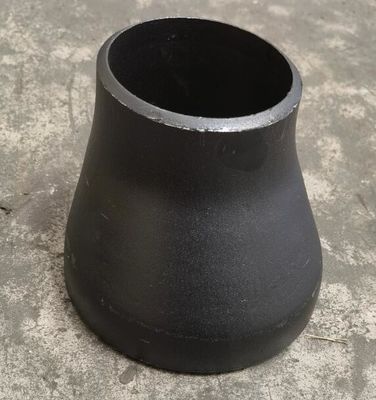

ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه

تصویر بزرگ :  ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه

جزئیات محصول:
محل منبع: چین
نام تجاری: XF
گواهی: ISO9001 , PED AND AD2000 W0 EN10204 3.1
شماره مدل: 1/2 "-48"
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: 1USD-100USD
جزئیات بسته بندی: موارد تخته سه لا و پالت
زمان تحویل: 15-30 روز
شرایط پرداخت: L / C ، D / A ، D / P ، T / T ، Western Union
قابلیت ارائه: 1500TONS یک ماه
مخاطب

ISO PED ASME B16.9 CON ECC کاهش دهنده لوله های فولادی SCH40 A234 WPB رنگ سیاه

شرح
استاندارد: ASME B16.9 اندازه: 1/2 "-48"
مواد: A234 WPB SS304 / 304L SS316 / 316L ضخامت: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160
روکش: رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم بسته بندی: موارد تخته سه لا و پالت
برجسته:

کاهش دهنده لوله های فولادی ASME B16.9 CON

,

کاهش دهنده لوله های فولادی ASME B16.9 ECC

,

کاهش دهنده سیاه ISO PED A234 WPB

ASME B16.9 CON REDUCER ECC REDUCER SCH40 A234 WPB با رنگ سیاه



مواد: A234 WPB SS304 / 304L SS316 / 316L



اندازه: 1/2 "-48"



ضخامت: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160





پوشش: رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم



بسته بندی: موارد تخته سه لا و پالت



توضیحات دقیق محصول
نام محصول: آرنج ، REDUCER ، TEE ، CAP استاندارد: ANSI B16.9 ، EN10253 ، DIN
مواد: A234 WPB / P245GH / S235JRG2 / ST37-2 نوع: اتصالات بدون درز ، اتصالات جوش داده شده
رنگ: روغن ضد زنگ سیاه و سفید فولاد: فولاد کربن ، فولاد ضد زنگ
محل: هبی پرداخت: 30٪ پیش پرداخت ، 70٪ در برابر کپی BL
گواهینامه: ISO ، PED کاربرد: اتصال لوله

ابعاد گیرنده های ANSI / ASME B16.9 ، نمودار ابعاد گیرنده متحدالمرکز Buttweld ، ابعاد گیرنده های Buttweld غیر عادی:

ابعاد کاهش دهنده Eccnetric ANSI B16.9

Stainless Steel Reducers Dimensions

RCD REISO را کد کنید Ø بزرگ Ø کوچک ارتفاع H میلی متر کیلوگرم وزن نظری
DN D میلی متر ضخامت S میلی متر DN d میلی متر ضخامت میلی متر
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0.08
21 21 1 33.7 2.6 1/2 21.3 2.0 50 09/0
27 27 3/4 26.9 2.3 09/0
21 21 1 ″ 1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
33 33 1 33.7 2.6 0.14
* 48 21 1 ″ 1/2 48.3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0.20
48 42 1 ″ 1/4 42.4 2.6 0.20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0.30
60 33 1 33.7 2.6 0.31
60 42 1 ″ 1/4 42.4 2.6 0.32
48 48 1 ″ 1/2 48.3 2.6 0.33
76 33 2 ″ 1/2 76.1 2.9 1 33.7 2.6 90 0.40
76 42 1 ″ 1/4 42.4 2.6 0.47
76 48 1 ″ 1/2 48.3 2.6 0.48
76 60 2 60.3 2.6 0.49
89 42 3 88.9 3.2 1 ″ 1/4 42.4 2.6 90 0.55
89 48 1 ″ 1/2 48.3 2.6 0.61
89 60 2 60.3 2.9 0.62
89 76 2 ″ 1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1 ″ 1/2 48.3 2.6 100 0.85
114 60 2 60.3 2.9 0.98
76 114 2 ″ 1/2 76.1 2.9 1.00
89 114 3 88.9 3.2 1.02
60 139 5 7/139 4.0 2 60.3 2.9 127 1.60
76 139 2 ″ 1/2 76.1 2.9 1.70
89 139 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
768 168 6 168.3 4.5 2 ″ 1/2 76.1 2.9 140 2.60
89 168 3 88.9 3.2 2.70
118 168 4 114.3 3.6 2.82
168 139 5 7/139 4.0 94/2
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 7/139 4.0 5.12
219 168 6 168.3 4.5 5.18
* 273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
* 273 139 5 7/139 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4.5 203 ساعت 11.00
323 219 8 219.1 6.3 11.10
273 323 10 273 6.3 ساعت 11.20

کد NB RCD = گیرنده های متحدالمرکز - کد REISO = گیرنده های غیر عادی

* فقط متحدالمرکز



ANSI / ASME B16.9 REDUCER - تحمل ابعادی گیرنده های مرکزی و کاهش دهنده های لوله های غیر عادی

اندازه اسمی لوله 1/2 تا 2.1 / 2 3 تا 3.1 / 2 4 5 تا 8
قطر خارج
در Bevel (D)		 1.6
- 0.8		 1.6 1.6 + 2.4
- 1.6
داخل قطر در انتها 0.8 1.6 1.6 1.6
طول کلی (H) 2 2 2 2
اندازه اسمی لوله 10 تا 18 20 تا 24 26 تا 30 32 تا 48
قطر خارج
در Bevel (D)		 + 4
- 3.2		 + 6.4
- 4.8		 + 6.4
- 4.8		 + 6.4
- 4.8
داخل قطر در انتها 3.2 4.8 + 6.4
- 4.8		 + 6.4
- 4.8
طول کلی (H) 2 2 5 5
ضخامت دیوار (t) کمتر از 87.5٪ ضخامت دیواره اسمی

تلرانس های بعدی بر حسب میلی متر هستند مگر اینکه خلاف آن مشخص شده باشد و برابر باشند به جز آنچه ذکر شد.
