جزئیات محصول:
|
| استاندارد: | ASME B16.9 | اندازه: | 1/2 "-48" |
|---|---|---|---|
| مواد: | A234 WPB SS304 / 314L SS316 / 316L | روکش: | رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم |
| بسته بندی: | موارد تخته سه لا و پالت | ضخامت: | SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 |
| گواهی: | ISO9001 ، PED و AD2000 W0 EN10204 3.1 | ||
| برجسته: | درپوش های باسن استیل کربن SCH160,درپوش های لوله فلزی SCH40 SCH80,درپوش لوله 40 با برنامه 316L |
||

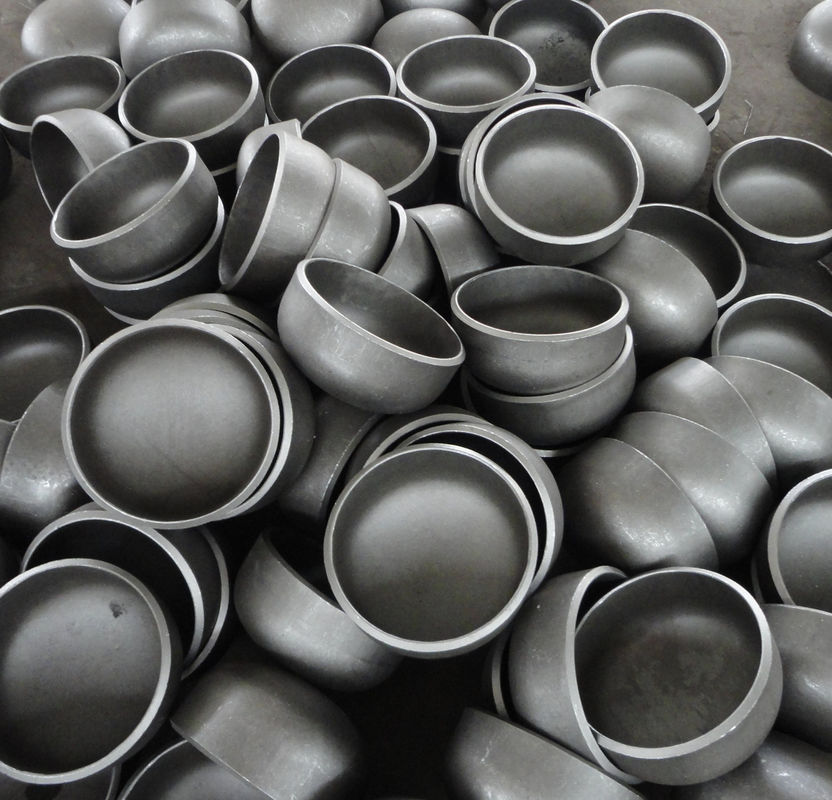

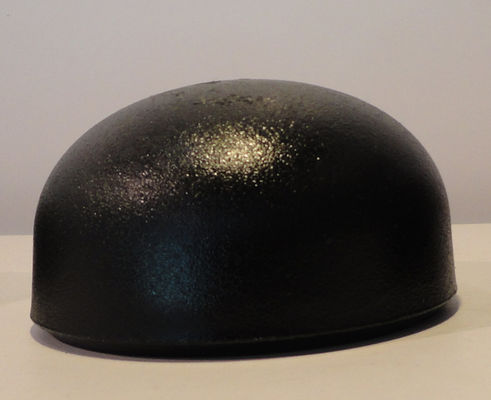

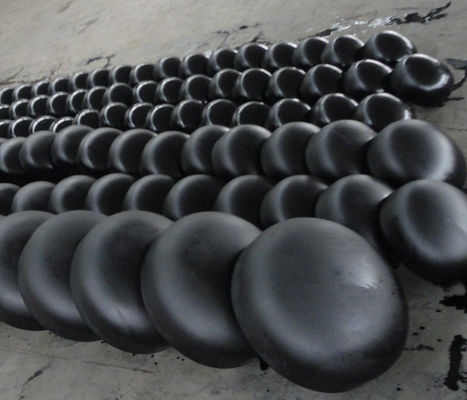

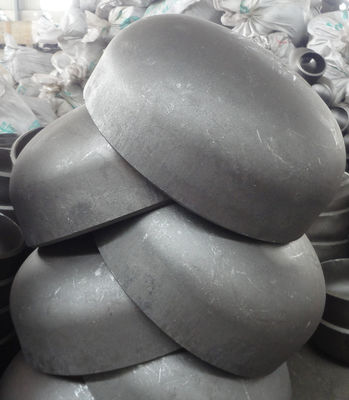

اتصالات درپوش جوش داده شده ASME B16.9 STD SCH40 SCH80 SCH160
مواد: A234 WPB SS304 / 314L SS316 / 316L
اندازه: 1/2 "-48"
ضخامت: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160
پوشش: رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم
بسته بندی: موارد تخته سه لا و پالت
کد FOSTD - FOXS |
دیامتر اسمی |
WALL TH.S MM |
ارتفاعH MM |
کیلوگرم وزن نظری |
|||
|---|---|---|---|---|---|---|---|
نظرسنجی |
D MM |
STD |
XS |
STD |
XS |
||
5 |
1/2 |
21.34 |
2.77 |
73/3 |
25.4 |
0.03 |
- |
7 |
3/4 |
26.67 |
87/2 |
91/3 |
25.4 |
06/0 |
0.08 |
10 |
1 |
33.40 |
38/3 |
4.55 |
38.1 |
0.10 |
0.14 |
12 |
1 "1/4 |
42.16 |
3.56 |
85/4 |
38.1 |
0.14 |
0.18 |
15 |
1 "1/2 |
48.26 |
68/3 |
5.08 |
38.1 |
0.16 |
0.23 |
20 |
2 |
60.32 |
91/3 |
5.54 |
38.1 |
0.27 |
0.32 |
25 |
2 "1/2 |
73.02 |
5.16 |
7.01 |
38.1 |
0.41 |
0.45 |
30 |
3 |
88.90 |
49/5 |
7.62 |
50.8 |
0.65 |
0.82 |
40 |
4 |
114.30 |
6.02 |
8.56 |
63.5 |
1.15 |
1.54 |
50 |
5 |
141.30 |
6.55 |
9.52 |
76.2 |
1.90 |
2.59 |
60 |
6 |
168.27 |
7.11 |
97/10 |
88.9 |
2.92 |
4.10 |
80 |
8 |
219.07 |
8.18 |
12.70 |
101.6 |
5.07 |
7.3 |
100 |
10 |
273 |
9.27 |
12.70 |
127 |
9.1 |
12.0 |
120 |
12 |
323.9 |
9.52 |
12.70 |
152 |
13.6 |
17.0 |
140 |
14 |
355.6 |
9.52 |
12.70 |
165 |
14.42 |
19.8 |
160 |
16 |
406.4 |
9.52 |
12.70 |
178 |
18.86 |
25.89 |
180 |
18 |
457.2 |
9.52 |
12.70 |
203 |
27.65 |
36.52 |
200 |
20 |
508 |
9.52 |
12.70 |
229 |
35.60 |
46.98 |
240 |
24 |
609.6 |
9.52 |
12.70 |
267 |
46 |
64.60 |
| CAPS - بعد ANSI B 16.9 | |||
| اینچ | میلی متر | قد | |
| د | E | ||
| 1/2 | 15 | 21،34 | 25،40 |
| 3/4 | 20 | 26،67 | 31،75 |
| 1 | 25 | 33،40 | 38،10 |
| 1 1/4 | 32 | 42،16 | 38،10 |
| 1 1/2 | 40 | 48،26 | 38،10 |
| 2 | 50 | 60،32 | 38،10 |
| 2 1/2 | 65 | 73،02 | 38،10 |
| 3 | 80 | 88،90 | 50،80 |
| 3 1/2 | 90 | 101،60 | 63،50 |
| 4 | 100 | 114،30 | 63،50 |
| 5 | 125 | 141،30 | 76،20 |
| 6 | 150 | 168،27 | 88،90 |
| 8 | 200 | 219،07 | 101،60 |
| 10 | 250 | 273،05 | 127،00 |
| 12 | 300 | 323،85 | 152،40 |
| 14 | 350 | 355،60 | 165،10 |
| 16 | 400 | 406،40 | 177،80 |
| 18 | 450 | 457،20 | 203،20 |
| 20 | 500 | 508،00 | 228،60 |
| 22 | 550 | 558،80 | 254،00 |
| 24 | 600 | 609،60 | 266،70 |
| 28 | 700 | 711،20 | 266،70 |
| ابعاد در میلی متر | |||
| تحمل های بعدی - SS PIPE CAPS | ||||
| برای تمام اتصالات | کلاه | |||
| اندازه اسمی لوله (NPS) | بیرون ... در Bevel | داخل ... در پایان | ضخامت دیوار t / t1 |
طول کلی E |
| 1/2 a 2 1/2 | 1 | 0،8 | نه | 4 |
| 3 به 3 1/2 | 1 | 1،6 | کمتر | 4 |
| 4 | +2 -1 | 1،6 | نسبت به. تا | 4 |
| 5 و 6 | +3 -1 | 1،6 | 87،50٪ | 7 |
| 8 | 2 | 1،6 | از اسمی | 7 |
| 10 | +4 -3 | 3،2 | قلقلک | 7 |
| 12 و 18 | +4 -3 | 3،2 | 7 | |
| 20 و 24 | +6 -5 | 4،8 | 7 | |
| 26 و 30 | +7 -5 | 4،8 | 10 | |
| 32 و 48 | +7 -5 | 4،8 | 10 | |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 09/0 | 0.14 | 0.18 | 0.23 |
| 1.1 / 4 | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1 / 2 | 0.18 | 0.23 | 0.27 | 0.41 |
| 2 | 0.27 | 0.34 | 0.57 | 0.68 |
| 2.1 / 2 | 0.41 | 0.45 | 0.79 | 1.13 |
| 3 | 0.68 | 0.79 | 1.32 | 81/1 |
| 3.1 / 2 | 0.91 | 1.13 | - | 2.72 |
| 4 | 1.13 | 1.36 | 68/2 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2.95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 85/25 | - |
| 12 | 13.61 | 16.33 | 09/43 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 64/42 | 56.7 | - | - |
| 24 | 43.54 | 97/58 | - | - |
| 26 | 98/53 | 72.12 | - | - |
| 30 | 78.02 | 103.87 | - | - |
| NPS | STD | XS | SCH 160 | XXS |
تمام وزن ها بر حسب پوند و پایانه وزن لوله در هر کیلوگرم و تقریبی یا برآورد شده است.
