جزئیات محصول:
|
| تایپ کنید: | جوش داده شده و بدون درز | اندازه: | 1/2 "-72" |
|---|---|---|---|
| مواد: | WPB A234 ، ASTM / ASME A403 WP 304-304L 3016-316L | ضخامت: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| پایان: | طبق استاندارد یا نیاز مشتری | استاندارد: | ASME B16.9 ، ASME B16.11 ، ASME B16.28 ، MSS SP-43 ، JISB2311 ، JIS B2312 ، JIS B2313 ، DIN 2605 ، D |
| نقاشی: | روغن سیاه منفجر شده و ضد زنگ | بسته بندی: | چوبی ، چوبی ، پالت |
| برجسته: | درپوش های انتهایی لوله های فولادی WPB A234,درپوش های لوله فولادی SCH80 6 اینچ,درپوش های انتهایی لوله های فولادی با قطر بزرگ |
||
Cap Weld Seamless ANSI B16.9، SCH40 SCH80 Black Paitting
محل مبدا: چین

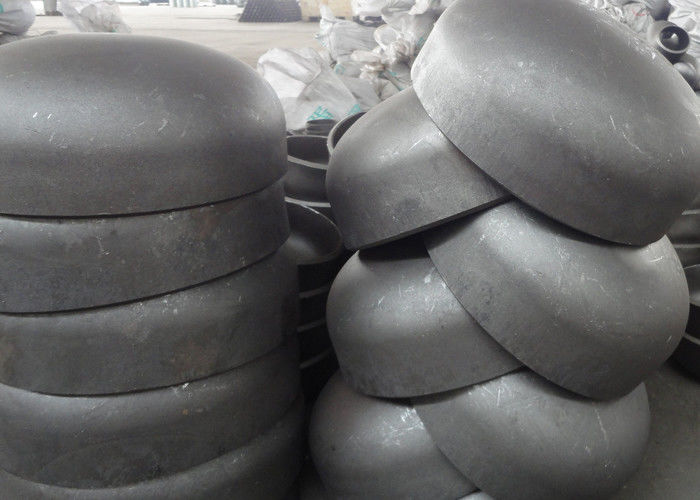

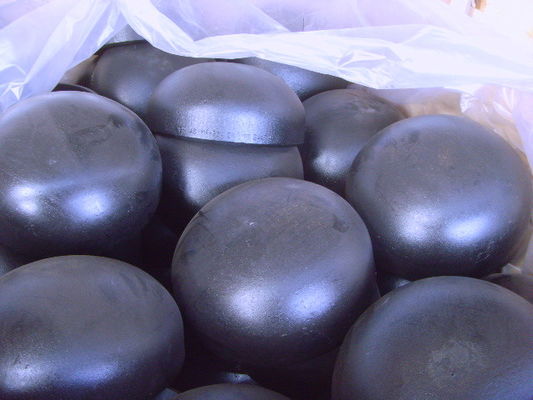

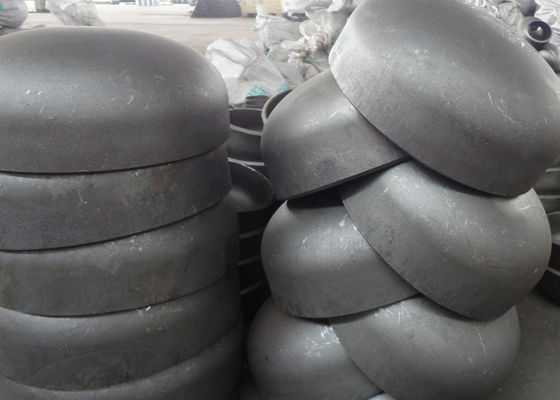

درپوش لوله های فولادی پلاگین فولادی نیز نامیده می شود ، این پلاستیک معمولاً به انتهای لوله جوش داده می شود یا برای پوشاندن اتصالات لوله بر روی نخ خارجی انتهای لوله نصب می شود.برای بستن خط لوله بنابراین عملکرد همان پلاگین لوله است.
(همچنین می توانید از صفحه کور برای بستن خط لوله استفاده کنید ، در غیر این صورت صفحه کور قابل جدا شدن است و درپوش فولادی جوش داده شده قابل جدا شدن نیست. این درپوش شامل یک درپوش محدب ، یک پوسته مخروطی ، یک قطر متغیر ، یک پوشش تخت و یک دهانه تنگ شده.)
کلاه محدب دارای اشکال مختلف است: کلاهک نیم کره ای ، کلاهک بیضوی ، کلاهک ظرف و کلاهک کروی.از نظر نیرو ، درپوش نیمکره ای به تدریج برای ساخت مناسب نیست ، اما از نظر دشواری تولید به تدریج ساخته می شود.
محدوده اندازه:
DN15-DN600 (1/2 "-24") نوع بدون درز
DN15 - DN1200 (1/2 "- 48") نوع جوش داده شده
ضخامت دیوار: SCH5 تا SCH160
مواد:
کربن استیل: ASTM A234 WPB ، WPC ، ASTM A420 WPL1 ، WPL3 ، WPL6 و غیره
فولاد ضد زنگ: ASTM A403 WP304 / 304L ، WP316 / 316 / L ، WP317L ، WP321 ، WP347 و WPS31254
فولاد آلیاژی: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
فولاد دوبلکس و فوق العاده دوبلکس: ASTM A815 UNS S31803 / S32205 / S32750 / S32760
استاندارد:
ASME B16.9 ، ASME B16.11 ، ASME B16.28 ، MSS SP-43 ، JISB2311 ، JIS B2312 ، JIS B2313 ، DIN 2605 ، DIN 2606 ، DIN2615 ، DIN2616 ، BG12459-90 ، GB / T1340
End Bevel: مطابق استاندارد یا نیاز مشتری
تیمار سطح: روغن سیاه ضد زنگ زدگی ، ضد زنگ
آزمایش غیر مخرب: آزمایش نفوذ ، آزمایش اولتراسونیک ، آزمایش رادیوگرافی ، بازرسی اشخاص ثالث
ضخامت:
مشخصات:
| NPS | OD د |
طول ح |
طول H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1 / 4 | 42.2 | 38 | 38 |
| 1.1 / 2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1 / 2 | 73 | 38 | 51 |
| 3 | 88.9 | 51 | 64 |
| 3.1 / 2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | ... |
| 28 | 711 | 267 | ... |
| 30 | 762 | 267 | ... |
| 32 | 813 | 267 | ... |
| 34 | 864 | 237 | ... |
| 36 | 914 | 267 | ... |
| 38 | 965 | 305 | ... |
| 40 | 1016 | 305 | ... |
| 42 | 1067 | 305 | ... |
| 44 | 1118 | 343 | ... |
| 46 | 1168 | 343 | ... |
| 48 | 1219 | 343 | ... |
| تحمل های بعدی - CAPS | ||||
| برای تمام اتصالات | کلاه | |||
| اندازه اسمی لوله (NPS) | بیرون ... در Bevel | داخل ... در پایان | ضخامت دیوار t / t1 |
طول کلی E |
| 1/2 a 2 1/2 | 1 | 0،8 | نه | 4 |
| 3 به 3 1/2 | 1 | 1،6 | کمتر | 4 |
| 4 | +2 -1 | 1،6 | نسبت به. تا | 4 |
| 5 و 6 | +3 -1 | 1،6 | 87،50٪ | 7 |
| 8 | 2 | 1،6 | از اسمی | 7 |
| 10 | +4 -3 | 3،2 | قلقلک | 7 |
| 12 و 18 | +4 -3 | 3،2 | 7 | |
| 20 و 24 | +6 -5 | 4،8 | 7 | |
| 26 و 30 | +7 -5 | 4،8 | 10 | |
| 32 و 48 | +7 -5 | 4،8 | 10 | |
روند ساخت:
محصولات نشان داده شده:
