جزئیات محصول:
|
| فولاد کربن: | A234WPB | SS Steel: | 304 لیتر ، 316 لیتر |
|---|---|---|---|

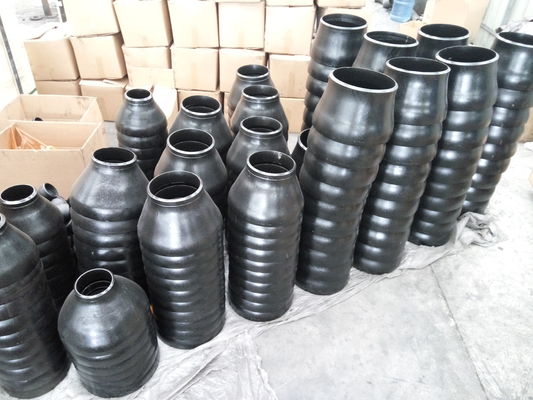

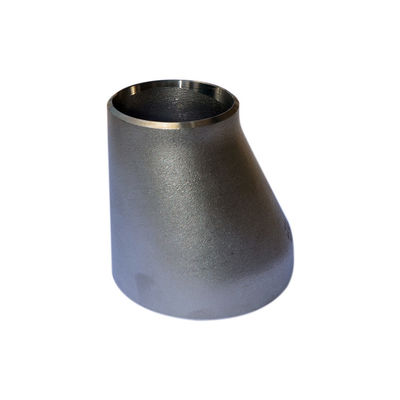

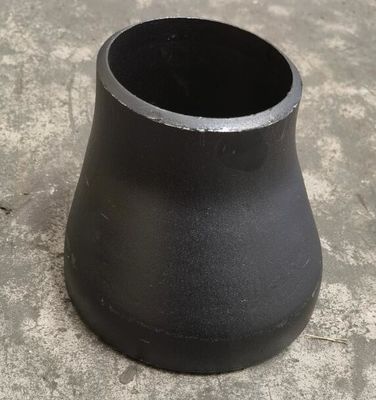

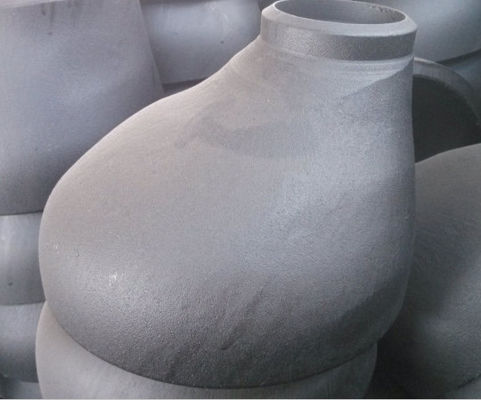

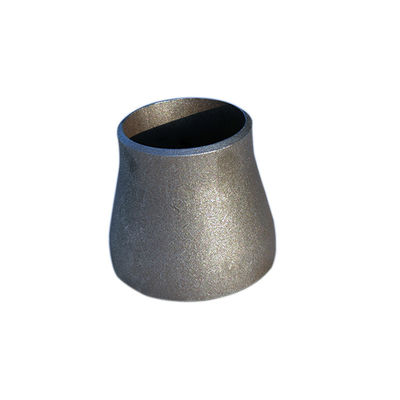

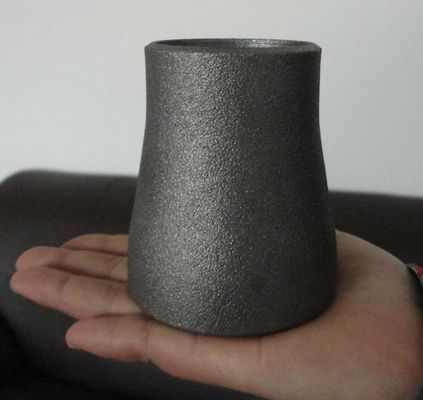

| تایپ کنید: | کاهش دهنده Con ، Ecc Reducer | روکش: | روغن ضد زنگ ، نقاشی سیاه |
| ضخامت: | SCH20 ، STD ، SCH40 ، SCH80 ، XS ، SCH160.XXS | ||
| برجسته: | کاهنده 316L ANSI B16.9,کاهنده 304L ANSI B16.9,کاهنده فولاد ضد زنگ 3 اینچ تا 2 اینچ |
||
مشخصات ASME B16.9 استانداردی است که اتصالات اتصالات جوشکاری فولاد ساخته شده از کارخانه را مانند اتصالات کاهش دهنده.این استاندارد پارامترهایی از قبیل ابعاد کلی ، رتبه بندی ، تلرانس ، آزمایش و مارک گذاری را برای هر دو کربن فرفورژه و همچنین اتصالات جوشکاری باسن ساخته شده از کارخانه فولاد آلیاژی پوشش می دهد.دامنه اندازهReducer En 10253 2تحت پوشش این مشخصات بین NPS ½ اینچ تا 48 اینچ است.محدوده اندازه برای هر دو نوع بدون درز و جوش داده شدهگیرنده Ansi B16.9متفاوت است.برای تعیین ، محدوده اندازه برای یکپارچهابعاد کاهش دهنده Asme B16.9 تا 24 اینچ ، در حالی که جوش داده شده است ابعاد کاهش دهنده Asme B16 9 در محدوده اندازه بین 8 اینچ تا 36 اینچ در دسترس هستند.
| RCD REISO را کد کنید | Ø بزرگ | Ø کوچک | ارتفاع H میلی متر | کیلوگرم وزن نظری | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D میلی متر | ضخامت S میلی متر | DN | d میلی متر | ضخامت میلی متر | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 21 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 09/0 |
| 27 27 | 3/4 | 26.9 | 2.3 | 09/0 | ||||
| 21 21 | 1 ″ 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 33 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| * 48 21 | 1 ″ 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 48 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 ″ 1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 ″ 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 76 114 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 89 114 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 60 139 | 5 | 7/139 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 76 139 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 89 139 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| 768 168 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 89 168 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 118 168 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 7/139 | 4.0 | 94/2 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 7/139 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| * 273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| * 273 139 | 5 | 7/139 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | ساعت 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 273 323 | 10 | 273 | 6.3 | ساعت 11.20 | ||||
| اندازه اسمی لوله | 1/2 تا 2.1 / 2 | 3 تا 3.1 / 2 | 4 | 5 تا 8 |
| قطر خارج در Bevel (D) |
1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| داخل قطر در انتها | 0.8 | 1.6 | 1.6 | 1.6 |
| طول کلی (H) | 2 | 2 | 2 | 2 |
| اندازه اسمی لوله | 10 تا 18 | 20 تا 24 | 26 تا 30 | 32 تا 48 |
| قطر خارج در Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| داخل قطر در انتها | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| طول کلی (H) | 2 | 2 | 5 | 5 |
| ضخامت دیوار (t) | کمتر از 87.5٪ ضخامت دیواره اسمی | |||
