جزئیات محصول:
|
| مواد: | SS400 | رنگ: | رنگ زرد |
|---|---|---|---|
| فشار: | 5K 10K 16K 20K 30K 40K | طراحی خاص: | آره |
| نام: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/ BL / SOH کربن فولاد SS400 رنگ زرد | رایج ترین انواع فلنج JIS b2220 10k: | آهنگری / رزوه ای / پیچی / صفحه |
| برجسته: | فلنج dn125 jis b2220, فلنج rf jis b2220,304 فلنج استنلس استیل jis b 2220,rf flange jis b2220,304 stainless steel flange jis b 2220 |
||

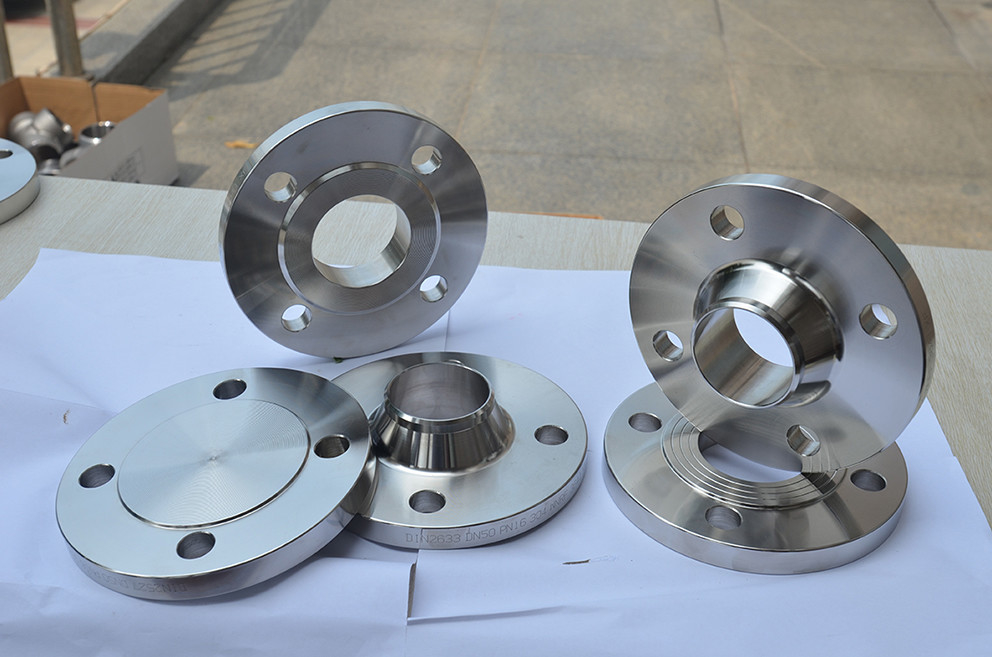

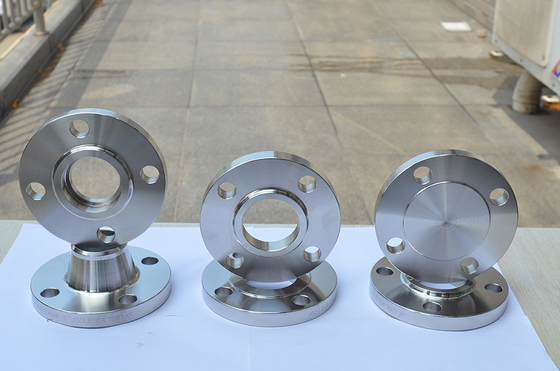

فلنج صفحه RF از جنس استنلس استیل JIS B2220 DN125 304
فلنج های فولادی ضد زنگ دارای استحکام طراحی مکانیکی و کشش نسبتاً بالایی هستند و عملکرد بسیار خوبی از مواد فولادی ضد زنگ دارند.فلنج های فولادی ضد زنگ معمولا برای اتصال خطوط لوله و شیرها استفاده می شود.بر روی قطعات اتصال فلنج سوراخ هایی وجود دارد، سوراخ های پیچ و مهره به طور محکم با دو فلنج به هم وصل شده اند و بین دو فلنج واشرهایی برای اطمینان از سفتی وجود دارد.فلنج های فولادی ضد زنگ به دلیل خواص عالی آن در بسیاری از صنایع کاربرد فراوانی دارند.
فولاد ضد زنگ یکی از مواد فلزی بسیار قوی است.مواد فولادی ضد زنگ دارای مقاومت بسیار خوبی در برابر خوردگی هستند، نه تنها می توانند یکپارچگی طراحی خانه ساختمان را حفظ کنند، بلکه تولید، پردازش و ساخت آن برای برآوردن نیازهای توسعه ساختاری معماران و طراحان بسیار آسان است.روی سطح فلنج فولادی ضد زنگ یک فیلم اکسید وجود دارد، بنابراین در تماس با اکسیژن موجود در جو خوردگی نمی کند.اما فلزات دیگر مانند فولاد کربن معمولی با اکسیژن موجود در اتمسفر واکنش می دهند، آهن به اکسید شدن ادامه می دهد و خوردگی همچنان گسترش می یابد و منافذ ایجاد می کند.بنابراین، فلنج های فولادی ضد زنگ در بین تمام فلنج های فلزی خودنمایی می کنند، برجسته هستند و قابل تعویض نیستند.
| اسمی | خارج از | داخل | خارج از | ابعاد مقطعی فلنج | سوراخ پیچ | نه | تقریبا | ||||||||||
| دیااز | دیااز | Dia.of | دیااز | تی | تی | دیااز هاب | r | دیااز | دیااز | پیچ. | خیر | سوراخ | پیچ | وزن | |||
| فلنج | فولاد | فلنج | فلنج | آ | ب | صورت | رای- sed Face |
دایره | از بولت | دیا | اندازه | (کیلوگرم) | |||||
| لوله | انجام دادن | D | f | g | دیا | سوراخ ها | ساعت | SOP | BL | SOH | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | ساعت 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | ساعت 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32 (34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105 (112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32 (36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120 (134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34 (38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144 (161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34 (40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176 (196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36 (44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36 (46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36 (48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38 (50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40 (56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42 (62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44 (66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48 (74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50 (82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| نمودار اندازه فلنج JIS 10k | 1/2 اینچ (15 NB) تا 48 اینچ (1200NB) DN10~DN5000 |
|---|---|
| استانداردهای فلنج JIS 10k 80a | ANSI/ASME B16.5، B16.47 سری A و B، B16.48، BS4504، BS 10، EN-1092، DIN، فلنج های ANSI، فلنج های ASME، فلنج های BS، فلنج های DIN، فلنج های EN، فلنج های GOST، ASME/ ANSI B16.5/16.36/16.47A/16.47B، MSS S44، ISO70051، JISB2220، BS1560-3.1، API7S-15، API7S-43، API605، EN1092 |
| محاسبه فشار فلنج JIS 10k 50a در DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k فلنج |
| رتبه بندی فشار فلنج JIS 10k rf ANSI | فلنج کلاس 150 LBS، 300 LBS، 600 LBS، 900 LBS، 1500 LBS، 2500 LBS JIS 10k 25a |
| JIS | 5K، 10 K، 16 K 20 K، 30 K، 40 K، 63 K JIS 10k لغزش روی فلنج |
| UNI | فلنج 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| EN | فلنج گردن جوش 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k |
| رایج ترین انواع فلنج JIS b2220 10k | آهنگری / رزوه ای / پیچی / صفحه |
| تکنیک تولید |
|
| پوشش لغزشی JIS 10k روی فلنج | رنگ مشکی روغنی، رنگ ضد زنگ، روکش روی، شفاف زرد، فلنج JIS 10k گالوانیزه سرد و گرم |
| نوع اتصال / نوع چهره فلنج | صورت برجسته (RF)، مفصل نوع حلقه (RTJ)، صورت صاف (FF)، نر-ماده بزرگ (LMF)، صورت مفصل دامن (LJF)، نر-ماده کوچک (SMF)، زبان کوچک، زبان بزرگ و شیار ، شیار |
| گواهینامه های تست فلنج JIS 10k | EN 10204/3.1B گواهی مواد اولیه گزارش 100% تست رادیوگرافی گزارش بازرسی شخص ثالث و غیره |
| تست فلنج کور JIS 10k | طیف‌نگار خوانش مستقیم، دستگاه تست هیدرواستاتیک، آشکارساز اشعه ایکس، آشکارساز نقص تراسونیک UI، آشکارساز ذرات مغناطیسی |
| طراحی خاص |
طبق نقاشی شما AS، ANSI، BS، DIN و JIS |
| تجهیزات | دستگاه پرس، دستگاه خم کن، دستگاه فشار، دستگاه قیچی برقی، دستگاه شن و ماسه و غیره |
| اصل و نسب | هند / اروپای غربی / ژاپن / ایالات متحده آمریکا / کره ای |
| فلنج JIS 10k 80a موارد استفاده و کاربرد |
|
| سازنده از |
ANSI DIN، GOST، JIS، UNI، BS، AS2129، AWWA، EN، SABS، NFE و غیره
|
| فلنج کور JIS 10k صادرات به | اندونزی، اوکراین، هند، ایرلند، سنگاپور، عربستان سعودی، اسپانیا، دبی، پرو، تایلند، کره، ایران، کانادا، ایالات متحده آمریکا، برزیل، مصر، عمان و غیره |
| گواهینامه های آزمایش مواد (MTC) مطابق با EN 10204 3.1 و EN 10204 3.2، گواهی های آزمایشی که NACE MR0103، NACE MR0175 را تأیید می کند. | |
یکی از تولیدکنندگان برتر فلنج JIS 10k rf با کیفیت این فلنج JIS 10k 80a را طبق استاندارد ارائه می دهد.اکسل متال دارای گواهینامه ISO استتولید کننده فلنج JIS 10k 50aفلنج & JIS 10k 40a
| فلنج کربن استیل JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB، DIN 1.0402، DIN 1.0460، DIN 1.0619، فولاد قالبی، ASTM A105 / ASME SA105، A105N، ASTM A350/6، ASTM A350/650 94 (F52 F56 F60 F65 F70 F80) |
| فلنج استیل JIS b2220 10k | ASTM/ASME A/SA182 F304، F304L، F316، F316L، ASTM/ASME A/SA351 CF8، CF3، CF8M، CF3M، DIN 1.4301، DIN 1.4306، DIN 1.4101، 1.4104، DIN 1.4104، DIN 1.4104، DIN 8, DIN 1.4306, DIN 1.4409 |
| فلنج فولاد آلیاژی JIS b2220 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| فلنج تیتانیوم JIS b2220 10k | ASTM B381 / ASME SB381، Titanium Gr.1، تیتانیوم گر.2، تیتانیوم گر.4، تیتانیوم گر.5، تیتانیوم گر.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| فلنج مسی JIS b2220 10k | T1، T2، C10100، C10200، C10300، C10400، C10500، C10700، C10800، C10910، C10920، TP1، TP2، C10930، C11000، C11140، C11140، C11140، C11140 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C27400, C23370, C23370, C23370, C23300, C23400, C14500 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620، C71000، C71500، C71520، C71640، و غیره |
| فلنج مس نیکل JIS b2220 10k | ASTM / ASME SB 61 / 62 / 151 / 152، نیکل مس 90/10 (C70600)، کوپر نیکل 70/30 (C71500)، UNS C71640 |
| فلنج برنجی JIS b2220 10k | 3602 / 2604 / H59 / H62 / و غیره |
| فلنج اینکونل JIS b2220 10k | ASTM B564 / ASME SB564، اینکونل 600، 601، 625، 718، 783، 690، فلنج x750 JIS b2220 10k |
| فلنج Hastelloy JIS b2220 10k | فلنج های ASTM B564 / ASME SB564، Hastelloy C276 (UNS N10276)، C22 (UNS N06022)، C4، C2000، B2، B3، X |
| فلنج مونل JIS b2220 10k | ASTM B564 / ASME SB564، Monel 400 (UNS No. N04400)، Monel 500 (UNS No. N05500) |
| فلنج آلیاژی 20 JIS b2220 10k | ASTM B462 / ASME SB462، آلیاژ Carpenter® 20، آلیاژ 20Cb-3 |
| فلنج آلومینیومی JIS b2220 10k | 5052 / 6061 / 6063 / 2017 / 7075 / و غیره |
| فلنج نیکل JIS b2220 10k | ASTM B564 / ASME SB564، نیکل 200، نیکل 201، نیکل 205، نیکل 205LC |
| فلنج دوبلکس JIS b2220 10k | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| فلنج Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| فلنج Incoloy JIS b2220 10k | ASTM B564 / ASME SB564، Incoloy 800، 800H، 800HT (UNS N08800)، 825 (UNS N08825)، 925 فلنج |
| فلنج 254 Smo JIS b2220 10k | ASTM A182 / ASME SA182، SMO 254/6Mo، UNS S31254، DIN 1.4547 |
| فلنج Nimonic JIS b2220 10k | Nimonic 75، Nimonic 80A، Nimonic 90 |
| سایر مواد فلنج JIS b2220 10k | برنز قلع، برنز آلومونوم، برنز سرب |
ما که به عنوان یکی از برترین تولید کنندگان فلنج JIS 10k 25a ظاهر شد، طیف گسترده ای از فلنج JIS 10k 65a را در تمام اندازه ها و ابعاد، توزیع کننده و تامین کننده مورد اعتماد فلنج JIS 10k 40a در اختیار داریم و JIS 10k لغزش روی فلنج را در طول ارسال فوری ارائه می دهیم.
