جزئیات محصول:
|
| نوع جوش: | لب به لب جوش داده شده | نوع اتصالات: | آرنج، سه راهی، کاهنده، کلاهک |
|---|---|---|---|
| پوشش: | روغن ضد زنگ، رنگ مشکی، گالوانیزه | اندازه: | 1/2 "-80" |
| مواد: | فولاد کربنی، فولاد ضد زنگ | ضخامت: | SCH10، SCH20، STD، SCH40، SCH80، SCH160، XXS |
| درمان سطحی: | بدون درز، جوش داده شده | استاندارد: | ASME B16.9 / B16.28 |
| برجسته: | اتصالات لوله جوش لب به لب asme b16.9,اتصالات لوله جوش لب به لب wpb زانویی,زانویی جوش لب به لب asme b16.28 |
||
ASME B16.9 B16.28 اتصالات لوله جوشی لب به لب A234WPB کلاهک کاهش دهنده سه راهی زانویی
ASME B16.9ابعاد کلی، تلورانس‌ها، رتبه‌بندی‌ها، آزمایش‌ها و علامت‌گذاری‌های کربن فرفورژه و فولاد آلیاژی اتصالات لبه‌جوشی کارخانه‌ای NPS 1/2 تا 48 (DN 15 تا 1200) را پوشش می‌دهد.اتصالات با هر ضخامت دیوار قابل تولید را پوشش می دهد.این استاندارد اتصالات جوش لبه دار مقاوم در برابر خوردگی فشار پایین را پوشش نمی دهد.MSS SP-43، اتصالات جوش لب به لب از فولاد ضد زنگ فرفورژه را ببینید.
آرنج ها و برگردان های شعاع کوتاه که قبلاً در آن گنجانده شده بودندASME B16.28-1994، در این استاندارد گنجانده شده است.
B16.9 باید همراه با تجهیزاتی که در مجلدات دیگر سری استانداردهای ASME B16 و همچنین سایر استانداردهای ASME، مانند کد دیگ بخار و مخزن تحت فشار و کدهای لوله کشی B31 توضیح داده شده است، استفاده شود.
نوع اتصال:

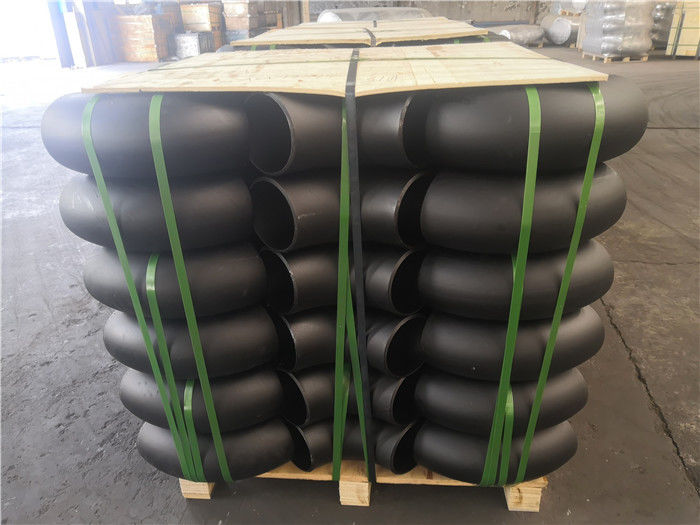

آرنج LR (Raidus طولانی) SR (شعاع کوتاه) 45/60/90/180DEG;3D/5D Bend 45DEG/90DEG;

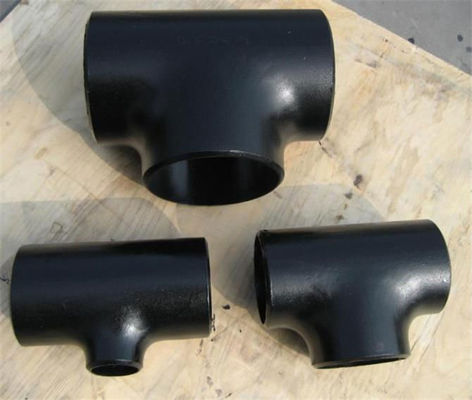

سه راهی، سه راهی برابر، سه راهی کاهش دهنده، ضربدر، زین

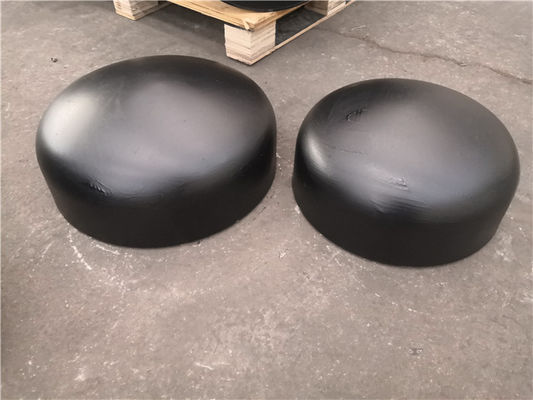

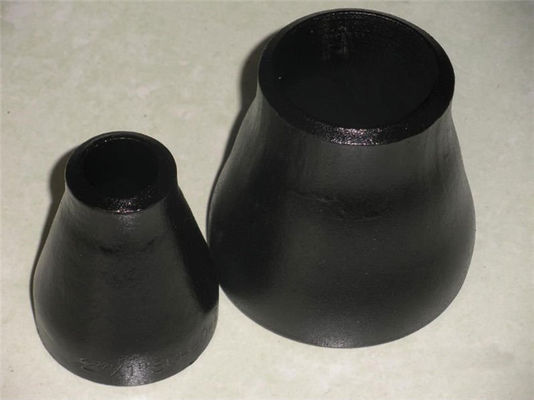

کاهنده کاهنده متحدالمرکز، کاهنده خارج از مرکز، درپوش انتهای لوله
مواد:
فولاد کربنی ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6، ASTM A105، ASTM A694 F42-F70
فولاد ضد زنگ ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| NPS | OD D |
90 درجه راد بلند مرکز تا پایان آ |
45 درجه راد بلند مرکز تا پایان ب |
90 درجه سه بعدی مرکز تا پایان آ |
45 درجه سه بعدی مرکز تا پایان ب |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
