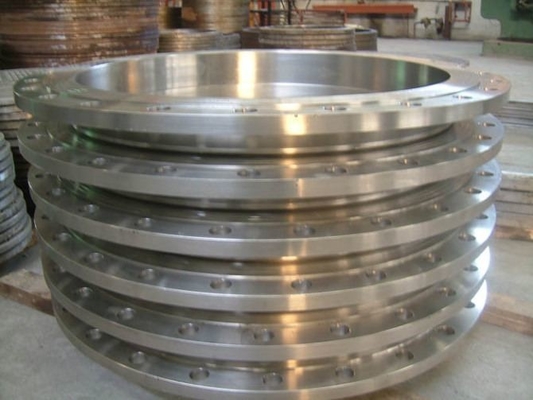

600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج

600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج
600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج 600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج 600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج 600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج

تصویر بزرگ :  600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج

جزئیات محصول:
محل منبع: چین
نام تجاری: XF
گواهی: TUV , ISO9001
شماره مدل: ½ اینچ (15 NB) تا 48 اینچ (1200 NB) در 150 LBS، 300 LBS، 600 LBS، 900 LBS، 1500 LBS، 2500 LBS
پرداخت:
مقدار حداقل تعداد سفارش: 100 عدد
قیمت: --
جزئیات بسته بندی: بدون بخور یا بخور تخته سه لا / پالت چوبی یا کیس
زمان تحویل: 30 روز -40 روز
شرایط پرداخت: L/C، D/A، D/P، T/T
قابلیت ارائه: 2000-3000 تن در ماه
مخاطب

600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج

شرح
فولاد کربن: ,S235JRG2,P245GH,P250GH,A105,SS400,SF440 فولاد ضد زنگ: F304 F304L F316 F316L
اندازه: 1/2 اینچ NB تا 48 اینچ NB فشار: 150 LBS، 300 LBS، 600 LBS، 900 LBS، 1500 LBS، 2500 LBS
درمان سطحی: روغن ضد زنگ، رنگ ضد زنگ شفاف/زرد/مشکی،روی،گالوانیزه داغ بسته بندی: بدون بخور یا بخور تخته سه لا / پالت چوبی یا کیس
استفاده: میدان نفتی، فراساحلی، سیستم آب، کشتی سازی، گاز طبیعی، برق، پروژه های لوله و غیره.
برجسته:

لغزش فولاد ضد زنگ 600 پوند روی فلنج

,

لغزش فولاد ضد زنگ ss304l روی فلنج

,

لغزش ss روی فلنج فورج شده

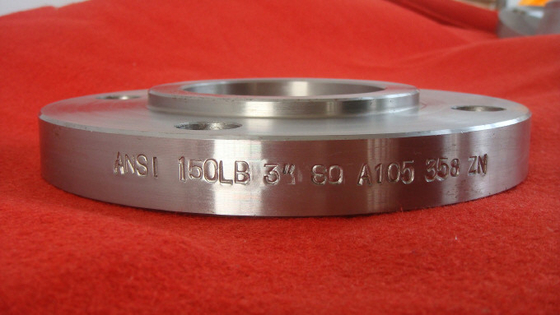

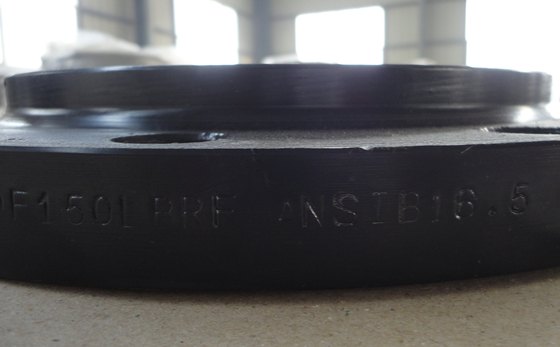

فلنج فلنج ANSI B16.5 کلاس 150 بر روی فولاد کربنی A105 و فلنج فورج شده از جنس استنلس استیل SS304L



ASME/ANSI B16.5فراهم می کند

  • گردن جوش
  • لغزشی
  • جوش سوکت
  • نخ دار
  • مفصل دامان
  • نابینا

ابعاد فلنج برای لوله های 1/2 اینچ تا 24 اینچ - در کلاس های 150 تا 2500. توجه داشته باشید که رتبه بندی ها در مراحلی با اصطلاحاتی مانندکلاس ASME xxxیاAPI xxxx.

به طور کلی باید زمانبندی (ضخامت) لوله متصل را زمانی که به لب به فلنج جوش داده می شود مشخص کنید.اتصالات جوش داده شده و رزوه شده تحت تأثیر ضخامت دیواره قرار نمی گیرند و فقط باید به OD نیاز داشته باشند.

اندازه اسمی لوله
NPS
(اینچ)		 کلاس 150
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-1/2 4 1/2 0.62 2-3/8
3/4 3-7/8 4 1/2 0.62 2-3/4
1 4-1/4 4 1/2 0.62 3-1/8
1-1/4 4-5/8 4 1/2 0.62 3-1/2
1-1/2 5 4 1/2 0.62 3-7/8
2 6 4 5/8 0.75 4-3/4
2-1/2 7 4 5/8 0.75 5-1/2
3 7-1/2 4 5/8 0.75 6
3-1/2 8-1/2 8 5/8 0.75 7
4 9 8 5/8 0.75 7-1/2
5 10 8 3/4 0.88 8-1/2
6 11 8 3/4 0.88 9-1/2
8 13-1/2 8 3/4 0.88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1/2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1/2
  • 1 اینچ = 25.4 میلی متر
اندازه اسمی لوله
NPS
(اینچ)		 کلاس 300
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1/2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1/2 6-1/8 4 3/4 0.88 4-1/2
2 6-1/2 8 5/8 0.75 5
2-1/2 7-1/2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1/2 9 8 3/4 0.88 7-1/4
4 10 8 3/4 0.88 7-7/8
5 11 8 3/4 0.88 9-1/4
6 12-1/2 12 3/4 0.88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1/2 20 1-1/4 1.38 22-1/2
18 28 24 1-1/4 1.38 24-3/4
20 30-1/2 24 1-1/4 1.38 27
24 36 24 1-1/2 1.62 32
اندازه اسمی لوله
NPS
(اینچ)		 کلاس 400
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1/2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1/2 6-1/8 4 3/4 0.88 4-1/2
2 6-1/2 8 5/8 0.75 5
2-1/2 7-1/2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1.25 15-1/4
12 20-1/2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1/2 20 1-3/8 1.5 22-1/2
18 28 24 1-3/8 1.5 24-3/4
20 30-1/2 24 1-1/2 1.62 27
24 36 24 1-3/4 1.88 32
اندازه اسمی لوله
NPS
(اینچ)		 کلاس 600
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/4 3-3/8 4 1/2 0.62 2-1/4
1/2 3-3/4 4 1/2 0.62 2-5/8
3/4 4-5/8 4 5/8 0.75 3-1/4
1 4-7/8 4 5/8 0.75 3-1/2
1-1/4 5-1/4 4 5/8 0.75 3-7/8
1-1/2 6-1/8 4 3/4 0.88 4-1/2
2 6-1/2 8 5/8 0.75 5
2-1/2 7-1/2 8 3/4 0.88 5-7/8
3 8-1/4 8 3/4 0.88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1/2 1.62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1/2
24 37 24 1-7/8 2 33
اندازه اسمی لوله
NPS
(اینچ)		 کلاس 900
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/2 4-3/4 4 3/4 0.88 3-1/4
3/4 5-1/8 4 3/4 0.88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1/2
8 18-1/2 12 1-3/8 1.5 15-1/2
10 21-1/2 16 1-3/8 1.5 18-1/2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1/2 1.62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2.62 35-1/2
اندازه اسمی لوله
NPS
(اینچ)		 کلاس 1500
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/2 4-3/4 4 3/4 0.88 3-1/4
3/4 5-1/8 4 3/4 0.88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1/2
5 14-3/4 8 1-1/2 1.62 11-1/2
6 15-1/2 12 1-3/8 1.5 12-1/2
8 19 12 1-5/8 1.75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2.38 25
16 32-1/2 16 2-1/2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
اندازه اسمی لوله
NPS
(اینچ)		 کلاس 2500
قطر از
فلنج
(اینچ)		 خیر
از
پیچ و مهره		 قطر از
پیچ و مهره
(اینچ)		 قطر از
سوراخ های پیچ و مهره
(اینچ)		 پیچ
دایره
(اینچ)
1/2 5-1/4 4 3/4 0.88 3-1/2
3/4 5-1/2 4 3/4 0.88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1/2 1.62 10-3/4
5 16-1/2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج 0600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج 1600 پوند فولاد ضد زنگ Ss304l لغزش در فلنج فورج 2
