جزئیات محصول:
|
| فولاد کربن: | A234WPB | فولاد اس اس: | 304 لیتر، 316 لیتر |
|---|---|---|---|
| تایپ کنید: | LR، SR | درجه: | 45 درجه 90 درجه 180 درجه |
| پوشش: | روغن ضد زنگ، رنگ مشکی | ||
| برجسته: | زانویی لوله فولادی گالوانیزه مشکی,زانویی لوله فولادی astm a234 wpb,زانویی فولاد کربنی a234 wpb |
||
با توجه به شکل، آرنج صاف و کاهش دهنده وجود دارد.
بسته به زاویه، معمولاً زانویی 45 درجه، 90 درجه و 180 درجه وجود دارد.
بر اساس شعاع، شعاع بلند (1.5D) و شعاع کوتاه (1D) آرنج وجود دارد.
برای اتصال، می توان آنها را به تقسیم کرد زانویی جوش سوکت، زانویی جوش لب به لب و آرنج نخ دار.

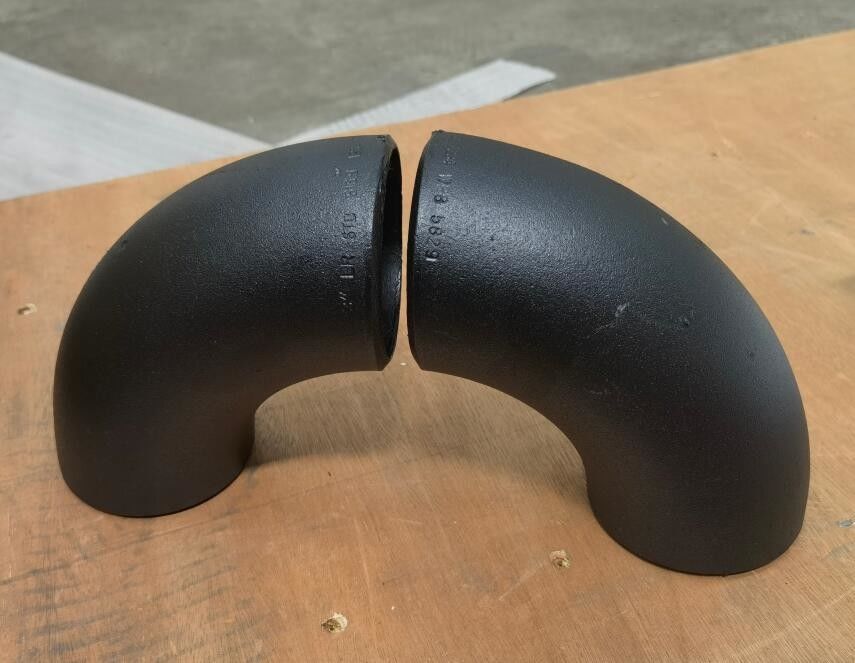

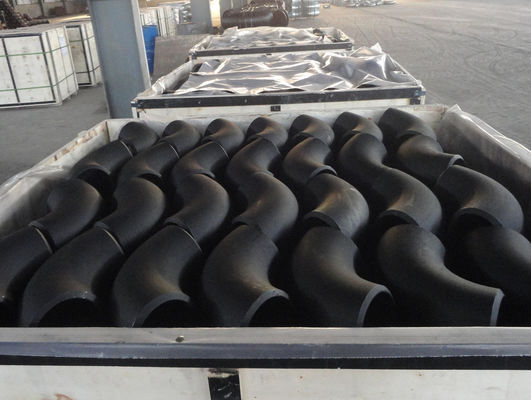

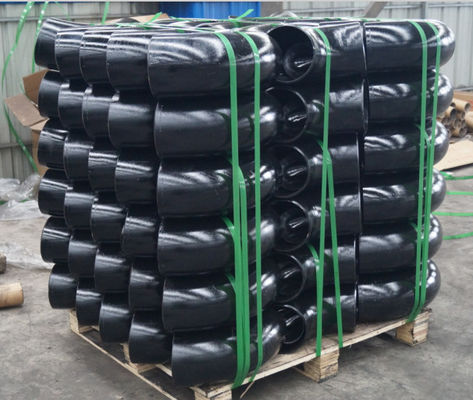

ما همه اتصالات فولادی کربنی را با نام، درجه، شماره حرارت، اندازه، استاندارد و ضخامت برنامه مشخص کردیم.پس از اتمام عملیات انفجار، رنگ‌آمیزی و علامت‌گذاری 90 درجه ASTM A234 WPB Elbow، کارگران ما آنها را با فوم پلاستیکی پیچیده و در جعبه‌ها یا پالت‌های چوبی بسته‌بندی کردند.
برچسب های شفاف در بیرون بسته بندی برای شناسایی آسان مقدار و شناسه محصول در حین کار و حمل و نقل بسیار دقت می شود.
| NPS | OD D |
90 درجه راد بلند مرکز تا پایان آ |
45 درجه راد بلند مرکز تا پایان ب |
90 درجه سه بعدی مرکز تا پایان آ |
45 درجه سه بعدی مرکز تا پایان ب |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
ابعاد زانویی فولاد کربنی 45 درجه و زانویی 90 درجه فولاد کربنی بر حسب میلی متر است مگر اینکه خلاف آن مشخص شده باشد.ضخامت دیوار (t) باید توسط مشتری مشخص شود.
تحمل ابعادی زانوهای جوش لبنی - 45 درجه و 90 درجه - LR و 3D - ASME B16.9
| اندازه اسمی لوله | 1/2 تا 2.1/2 | 3 تا 3.1/2 | 4 | 5 تا 8 |
| قطر خارج در Bevel (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| قطر داخلی در انتهای | 0.8 | 1.6 | 1.6 | 1.6 |
| مرکز به پایان LR (A/B) | 2 | 2 | 2 | 2 |
| مرکز به پایان سه بعدی (A/B) | 3 | 3 | 3 | 3 |
| اندازه اسمی لوله | 10 تا 18 | 20 تا 24 | 26 تا 30 | 32 تا 48 |
| قطر خارج در Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| قطر داخلی در انتهای | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| مرکز به پایان LR (A/B) | 2 | 2 | 3 | 5 |
| مرکز به پایان سه بعدی (A/B) | 3 | 3 | 6 | 6 |
| ضخامت دیوار (t) | حداقل 87.5 درصد ضخامت اسمی دیوار |
|||
ASTM A234 WPB ابعاد آرنج
استاندارد: ASME B16.9، SH3408، HG/T21635 / 21631، SY/T0510
قطر: DN20 تا DN1500 / 3/4 اینچ تا 60 اینچ
زمانبندی: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS
شعاع: شعاع کوتاه (SR) و شعاع بلند (LR)
نوع: بدون درز و جوش داده شده
سطح: پرایمر مشکی، گالوانیزه
