جزئیات محصول:
|
| نوع فلنج: | فلنج WN، فلنج SO، فلنج کور، فلنج سوئیچ، فلنج صفحه، فلنج مفصلی | فشار: | PN6، PN10، PN16، PN25، PN40، PN63، PN100 |
|---|---|---|---|
| استاندارد: | ANSI B16.5، ANSI B16.47A، ANSI B16.47B، AWWA CLASS D، DIN، EN1092-1 | اندازه: | 1/2 اینچ تا 80، 0.5 اینچ تا 80 اینچ |
| درمان سطحی: | رنگ مشکی، رنگ زرد، گالوانیزه، روغن ضد زنگ | فلنج صورت آب بندی: | صورت برجسته (RF)، صورت صاف (FF)، نوع مفصل حلقه (RTJ) |
| بسته: | کیس / پالت تخته سه لا با ارزش دریا | شرایط قیمت: | FOB، CIF، CFR |
| دوره تولید: | کمتر از 60 تن در 30 روز، بیش از 60 تن در 50 روز | گواهینامه: | PED، ISO |
| مواد: | SS304/304L SS316/316L CARBONS TEEL ST37.2، CS S235JR، P245GH، SS304/L، SS316/L | ||
| برجسته: | en 1092 pn16 فلنج فولادی فورج شده,فلنج فولادی آهنگری wnrf,فلنج فولادی فورج شده 1092 pn10 |
||

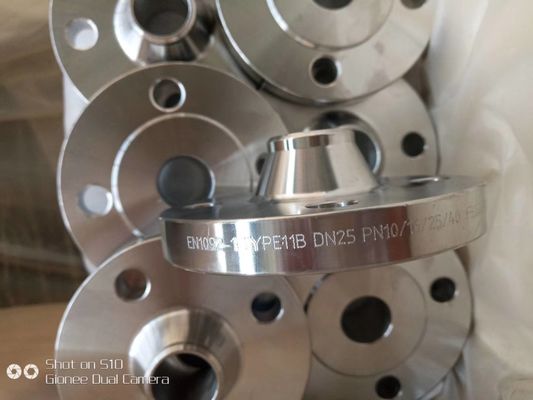

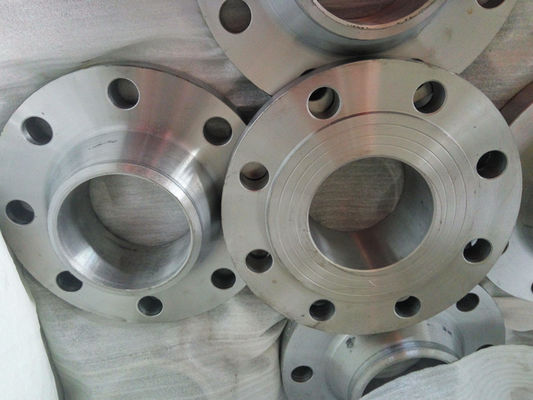

STEEL FLANGE DIN EN 1092-1 TYPE01 PLATE FLANGE LAP JOINT FLANGE FORGE FLANGE ST37.2 C22.8 WNRF FLANGE
1، این استاندارد DIN برای یک سری فلنج، الزامات فلنج های فولادی دایره ای را با نام های PN 2.5 تا PN 100 و اندازه های اسمی از DN 10 تا DN 4000 را مشخص می کند. این استاندارد انواع فلنج ها و روکش ها، ابعاد آنها را مشخص می کند.تحمل هانخ زنیاندازه های پیچپایان سطح صورت اتصال فلنج.علامت گذاری.مواد.درجه بندی فشار/دما و جرم تقریبی فلنج.این استاندارد در مورد فلنج های ساخته شده از میله های چرخشی یا فلنج های انواع 11، 12 و 13 ساخته شده از مواد صفحه اعمال نمی شود.
2، ارجاعات هنجاری این استاندارد DIN با مفاد مرجع دارای تاریخ یا بدون تاریخ از سایر اسناد عمومی ترکیب می شود.این ارجاعات هنجاری در مکان های مناسب در متن ذکر شده اند و فهرست های عمومی در ادامه آمده است.برای ارجاعات دارای تاریخ، اصلاحات بعدی یا تجدید نظرهای بعدی هر یک از این انتشارات فقط زمانی در مورد این استاندارد اروپایی اعمال می شود که با اصلاح یا تجدید نظر در t گنجانده شود.برای مراجع بدون تاریخ، آخرین نسخه نشریه به appiies (شامل اصلاحات) ارجاع شده است.
| مواد | : | 1. فولاد ضد زنگ ASTM/ASME A/SA182 F304، F304L، F316، F316L، ASTM/ASME A/SA351 CF8، CF3، CF8M، CF3M، DIN1.4301، DIN1.4306، DIN1.4401، DIN1.4404، DIN1.4308، DIN1.4408، DIN1.4306، DIN1.4409 2. فولاد کربنی ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB، DIN1.0402، DIN1.0460، DIN1.0619 |
| بعد، ابعاد، اندازه | : | EN 1092-1 |
| اندازه | : | DN10 ~ DN4000 |
| فشار | : | PN2.5، PN6، PN10، PN16، PN25، PN40، PN63، PN100، PN160، PN250، PN320، PN400 |
| نوع شماره | : | فلنج صفحه ای نوع 01 (لغزش روی) برای جوشکاری، فلنج صفحه شل نوع 02 با یقه جوش روی صفحه یا برای انتهای لوله لبه دار، فلنج صفحه شل نوع 04 با یقه گردن جوش، فلنج کور نوع 05، فلنج گردن جوش نوع 11، نوع 12 فلنج های توپی برای جوشکاری، فلنج رزوه ای توپی نوع 13، فلنج یکپارچه نوع 21، یقه جوش روی صفحه نوع 32، انتهای لوله لبه دار نوع 33، یقه گردن جوش نوع 34، یقه جوشی نوع 35، یقه فشاری با گردن بلند نوع 36، یقه فشاری نوع 37 |
| نوع چهره | : | A - صورت صاف (FF)، B - صورت برآمده (RF)، C - زبان، D - شیار، E - اسپیگوت، F - فرورفتگی، G - حلقه O-ring، H - شیار حلقه ای |
| پوشش | : | رنگ ضد زنگ، رنگ مشکی روغنی، شفاف زرد، روکش روی، گالوانیزه سرد و گرم |
| اندازه | مواد | نوع فلنج |
| 1/2 "-80" | فولاد ضد زنگ | فلنج گردن جوش |
| لغزش روی فلنج | ||
| فلنج جوش سوکت | ||
| فلنج مشترک LAP | ||
| فلنج رزوه ای | ||
| فلنج کور | ||
| فولاد کربنی، فولاد ضد زنگ | فلنج گردن جوش | |
| لغزش روی فلنج | ||
| فلنج جوش سوکت | ||
| فلنج مشترک LAP | ||
| فلنج رزوه ای | ||
| فلنج کور | ||
| سطح آب بندی فلنج ها | RF با روکش دندانه دار | |
| FF با 3 خط آبی | ||
| FF با پره های صاف | ||
| RTJ (نوع مفصل حلقه) | ||
| FF با روکش دندانه دار | ||
| RF با خطوط آب |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
