جزئیات محصول:
|
| اندازه: | 1/2 اینچ تا 80، 0.5 اینچ تا 80 اینچ | درمان سطحی: | رنگ مشکی، رنگ زرد، گالوانیزه، روغن ضد زنگ |
|---|---|---|---|
| فلنج صورت آب بندی: | صورت برجسته (RF)، صورت صاف (FF)، نوع مفصل حلقه (RTJ) | بسته: | کیس / پالت تخته سه لا با ارزش دریا |
| شرایط قیمت: | FOB، CIF، CFR | دوره تولید: | کمتر از 60 تن در 30 روز، بیش از 60 تن در 50 روز |
| گواهینامه: | PED، ISO | مواد: | فولاد ضد زنگ SS316/L SS304/L |

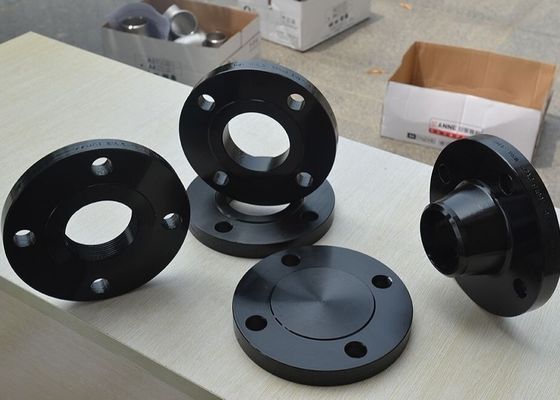

| استاندارد: | ANSI B16.5، ANSI B16.47A، ANSI B16.47B، AWWA CLASS D، D | نوع فلنج: | فلنج N، فلنج SO، فلنج کور، فلنج سوئیچ، فلنج صفحه، فلنج مفصلی |
| برجسته: | فلنج فولادی کربن فورج wnrf,فلنج فورج فولاد کربن سورف,فلنج فولاد کربنی آهنگری a350 lf2 |
||
FLANGE ANSI B16.5 ASME B16.47 Ser.A FLANGE FLANGE CARBON STEEL FLANGE 150LB-2500LB FLANGE SORF WNRF FLANGE
| اندازه | مواد | نوع فلنج |

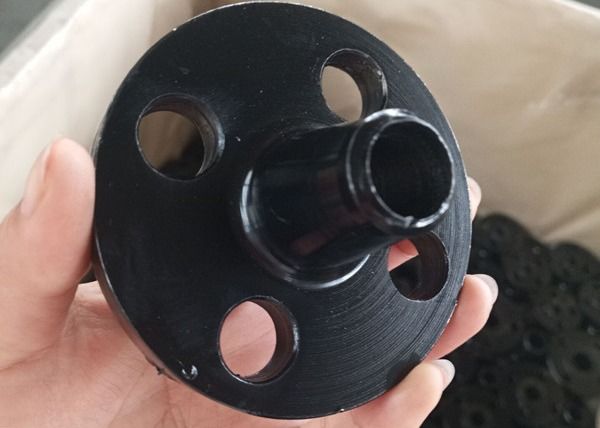

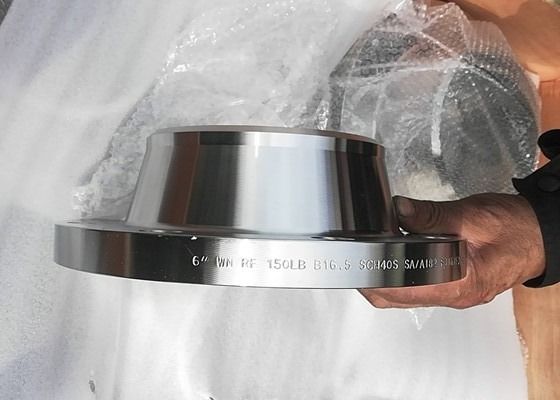

| 1/2 "-80" | فولاد ضد زنگ | فلنج گردن جوش |

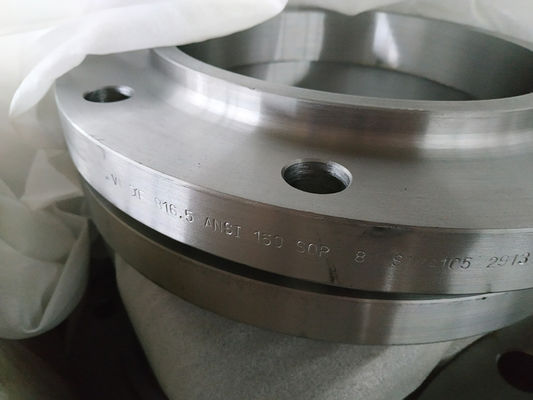

| لغزش روی فلنج | ||
| فلنج جوش سوکت | ||
| فلنج مشترک LAP | ||

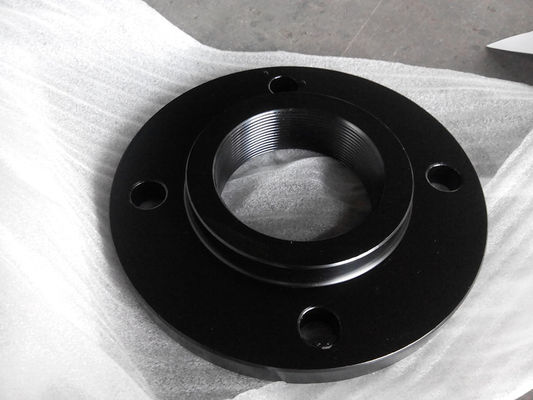

| فلنج رزوه ای | ||

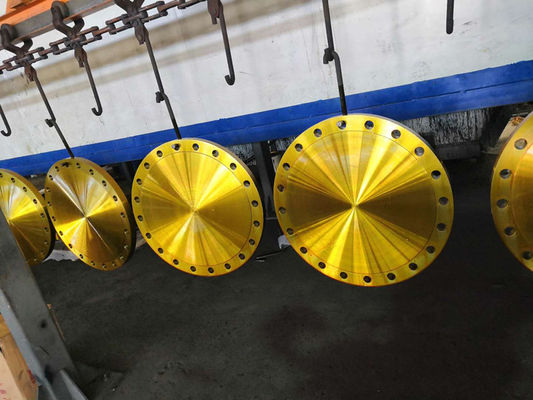

| فلنج کور | ||
| فولاد کربنی، فولاد ضد زنگ | فلنج گردن جوش | |
| لغزش روی فلنج | ||
| فلنج جوش سوکت | ||
| فلنج مشترک LAP | ||
| فلنج رزوه ای | ||
| فلنج کور | ||
| سطح آب بندی فلنج ها | RF با روکش دندانه دار | |
| FF با 3 خط آبی | ||
| FF با پره های صاف | ||
| RTJ (نوع مفصل حلقه) | ||
| FF با روکش دندانه دار | ||
| RF با خطوط آب |
| فلنج قطر معمولی |
فلنج OD | Thkحداقل فلنج | قطر. از هاب |
قطر صورت برجسته | Longth Hub.Y | منفذ | قطر. از بولت دایره |
قطر. از بولت سوراخ ها |
عدد از پیچ و مهره |
قطر.از پیچ و مهره (اینچ) |
کیلوگرم | پوند | |
| اینچ | dn | O | سی | ایکس | جی | Y | ب | قبل از میلاد مسیح | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2" | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2" | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2" | 0.8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2" | 1.2 | 2.6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2" | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8 اینچ | 2.2 | 4.8 |
| 2-1/2" | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8 اینچ | 3.5 | 7.7 |
| 3" | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8 اینچ | 3.8 | 8.4 |
| 3-1/2" | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8 اینچ | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8 اینچ | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8 اینچ | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8 اینچ | 28.5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8 اینچ | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8 اینچ | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 اینچ | 95 |
200 |
