پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566

پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566
پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566

تصویر بزرگ :  پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566

جزئیات محصول:
محل منبع: چین
نام تجاری: XF
گواهی: ISO, CE
شماره مدل: XF-FLANGE016
پرداخت:
مقدار حداقل تعداد سفارش: 2 تن
قیمت: USD1160/TON TO USD2270/TON
جزئیات بسته بندی: جعبه و پالت تخته سه لا
زمان تحویل: 10-45 روز
شرایط پرداخت: L/C ، D/P ، T/T
قابلیت ارائه: 5000 تن در ماه
مخاطب

پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566

شرح
مواد: SS304/304L SS316/316L CARBONS TEEL ST37.2، CS S235JR، P245GH، SS304/L، SS316/L فشار: PN6، PN10، PN16، PN25، PN40، PN63، PN100
استاندارد: ANSI B16.5، ANSI B16.47A، ANSI B16.47B، AWWA CLASS D، DIN، EN1092-1 تایپ کنید: فلنج WN، فلنج SO، فلنج کور، فلنج سوئیچ، فلنج صفحه، فلنج مفصلی
اندازه: 1/2 اینچ تا 80، 0.5 اینچ تا 80 اینچ درمان سطحی: رنگ مشکی، رنگ زرد، گالوانیزه، روغن ضد زنگ
فلنج صورت آب بندی: صورت برجسته (RF)، صورت صاف (FF)، نوع مفصل حلقه (RTJ) بسته: کیس / پالت تخته سه لا با ارزش دریا
شرایط قیمت: FOB، CIF، CFR دوره تولید: کمتر از 60 تن در 30 روز، بیش از 60 تن در 50 روز
گواهینامه: PED، ISO
برجسته:

فلنج از جنس استنلس استیل آهنگری din 2502

,

فلنج فولادی فورج شده pn6

,

فلنج فورج شده din 2566

فلنج فولادی ضد زنگ DIN EN1092-1 TYPE01 فلنج صفحه ای DIN2502 فلنج فورجی DIN2633 EN1092 TYPE11 THD فلنج DIN2566



1، این استاندارد DIN برای یک سری فلنج، الزامات فلنج های فولادی دایره ای را با نام های PN 2.5 تا PN 100 و اندازه های اسمی از DN 10 تا DN 4000 را مشخص می کند. این استاندارد انواع فلنج ها و روکش ها، ابعاد آنها را مشخص می کند.تحمل هانخ زنیاندازه های پیچپایان سطح صورت اتصال فلنج.علامت گذاری.مواد.درجه بندی فشار/دما و جرم تقریبی فلنج.این استاندارد در مورد فلنج های ساخته شده از میله های چرخشی یا فلنج های انواع 11، 12 و 13 ساخته شده از مواد صفحه اعمال نمی شود.



2، ارجاعات هنجاری این استاندارد DIN با مفاد مرجع دارای تاریخ یا بدون تاریخ از سایر اسناد عمومی ترکیب می شود.این ارجاعات هنجاری در مکان های مناسب در متن ذکر شده اند و فهرست های عمومی در ادامه آمده است.برای ارجاعات دارای تاریخ، اصلاحات بعدی یا تجدید نظرهای بعدی هر یک از این انتشارات فقط زمانی در مورد این استاندارد اروپایی اعمال می شود که با اصلاح یا تجدید نظر در t گنجانده شود.برای مراجع بدون تاریخ، آخرین نسخه نشریه به appiies (شامل اصلاحات) ارجاع شده است.



فلنج های DIN
مواد : 1. فولاد ضد زنگ ASTM/ASME A/SA182 F304، F304L، F316، F316L، ASTM/ASME A/SA351 CF8، CF3، CF8M،
CF3M، DIN1.4301، DIN1.4306، DIN1.4401، DIN1.4404، DIN1.4308، DIN1.4408، DIN1.4306، DIN1.4409
2. فولاد کربنی ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB، DIN1.0402، DIN1.0460، DIN1.0619
بعد، ابعاد، اندازه : EN 1092-1
اندازه : DN10 ~ DN4000
فشار : PN2.5، PN6، PN10، PN16، PN25، PN40، PN63، PN100، PN160، PN250، PN320، PN400
نوع شماره : فلنج صفحه ای نوع 01 (لغزش روی) برای جوشکاری، فلنج صفحه شل نوع 02 با یقه جوش روی صفحه یا برای انتهای لوله لبه دار، فلنج صفحه شل نوع 04 با یقه گردن جوش، فلنج کور نوع 05، فلنج گردن جوش نوع 11، نوع 12 فلنج های توپی برای جوشکاری، فلنج رزوه ای توپی نوع 13، فلنج یکپارچه نوع 21، یقه جوش روی صفحه نوع 32، انتهای لوله لبه دار نوع 33، یقه گردن جوش نوع 34، یقه جوشی نوع 35، یقه فشاری با گردن بلند نوع 36، یقه فشاری نوع 37
نوع چهره : A - صورت صاف (FF)، B - صورت برآمده (RF)، C - زبان، D - شیار، E - اسپیگوت، F - فرورفتگی، G - حلقه O-ring،
H - شیار حلقه ای
پوشش : رنگ ضد زنگ، رنگ مشکی روغنی، شفاف زرد، روکش روی، گالوانیزه سرد و گرم



اندازه مواد نوع فلنج
1/2 "-80" فولاد ضد زنگ فلنج گردن جوش
لغزش روی فلنج
فلنج جوش سوکت
فلنج مشترک LAP
فلنج رزوه ای
فلنج کور
فولاد کربنی، فولاد ضد زنگ فلنج گردن جوش
لغزش روی فلنج
فلنج جوش سوکت
فلنج مشترک LAP
فلنج رزوه ای
فلنج کور

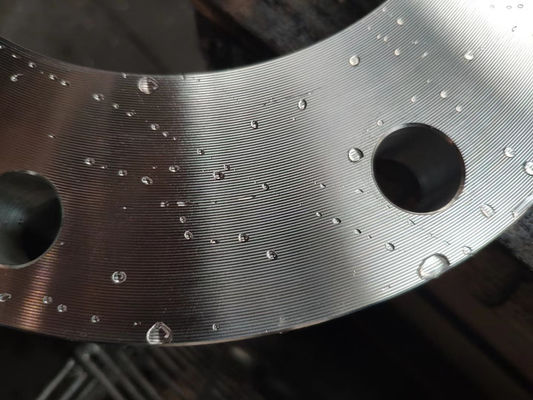

سطح آب بندی فلنج ها RF با روکش دندانه دار
FF با 3 خط آبی
FF با پره های صاف
RTJ (نوع مفصل حلقه)
FF با روکش دندانه دار
RF با خطوط آب





پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 0





انواع فلنج (typ) تا DIN EN 1092-1

نوع 01: فلنج های صفحه ای (لغزشی) برای جوشکاری نوع 13: فلنج های رزوه دار
نوع 02: فلنج های صفحه شل با یقه صفحه جوشی نوع 21: فلنج های یکپارچه
نوع 04: فلنج های صفحه شل با یقه گردن جوش نوع 32: یقه های صفحه جوشی
نوع 05: فلنج های خالی (کور). نوع 33: انتهای لوله های لبه دار
نوع 11: فلنج های گردن جوش نوع 34: یقه های یقه جوشی
نوع 12: فلنج های لغزنده توپی برای جوشکاری

د: قطر بیرونی
K: قطر دایره پیچ
L: قطر سوراخ پیچ		   الف: قطر بیرونی گردن
ه: چمفر
F: ضخامت یقه		   G max: قطر شانه ها
R: شعاع گوشه
ن: قطر گردن
S: ضخامت گردن (مقدار ترجیحی)
DN ابعاد جفت گیری آ قطر سوراخ ضخامت فلنج E اف G max طول گردن
قطرها		 آر اس
D ک L پیچ و مهره
خیر اندازه B1 B2 B3 C1 C2 C3 C4 H1 H2 H3 N1 N2 N3
نوع فلنج
01، 02، 05، 11، 12، 21 11
21*
34		 01
12
32		 02 04 01
02
04		 11
12
13		 21 05 02
04		 32
34		 05 12
13		 11
34		 11
34		 11
34		 12
13		 21 11
12
13
21		 11
34
10 ابعاد Usar PN 40
15
20
25
32
40
50 165 125 18 4 M16 60.3 61.5 65 77 19 18 18 18 5 16 - 28 45 8 74 84 84 5 2.9
65 185 145 18 ** M16 76.1 77.5 81 96 20 18 18 18 6 16 55 32 45 10 92 104 104 6 2.9
80 200 160 18 8 M16 88.9 90.5 94 108 20 20 20 20 6 16 70 34 50 10 105 118 120 6 3.2
100 220 180 18 8 M16 114.3 116 120 134 22 20 20 20 6 18 90 40 52 12 131 140 140 8 3.6
125 250 210 18 8 M16 139.7 141.5 145 162 22 22 22 22 6 18 115 44 55 12 156 168 170 8 4
150 285 240 18 8 M20 168.3 170.5 174 188 24 22 22 22 6 20 140 44 55 12 184 195 190 10 4.5
200 340 295 22 12 M20 219.1 221.5 226 240 26 24 24 24 6 20 190 44 62 16 235 246 246 10 5.9
250 405 355 26 12 M24 273 276.5 281 294 29 26 26 26 8 22 235 46 70 16 292 298 296 12 6.3
300 460 410 26 12 M24 323.9 327.5 333 348 32 28 28 28 8 24 285 46 78 16 344 350 350 12 7.1
350 520 470 26 16 M24 355.6 359.5 365 400 35 30 30 30 8 26 330 57 82 16 390 400 410 12 8
400 580 525 30 16 M27 406.4 411 416 454 38 32 32 32 8 28 380 63 85 16 445 456 458 12 8
450 640 585 30 20 M27 457 462 467 500 42 40 40 40 8 30 425 68 87 16 490 502 516 12 8
500 715 650 33 20 M30 508 513.5 519 556 46 44 44 44 8 32 475 73 90 16 548 559 576 12 8
600 840 770 36 20 M33 610 616.5 622 660 52 54 54 54 8 32 575 83 95 18 652 658 690 12 8.8
700 910 840 36 24 M33 711.1 - - - - 36 42 48 - - 670 83 100 18 755 760 760 12 8.8
800 1025 950 39 24 M36 813 - - - - 38 42 52 - - 770 90 105 20 855 864 862 12 10
900 1125 1050 39 28 M36 914 - - - - 40 44 58 - - 860 94 110 20 955 968 962 12 10
1000 1255 1170 42 28 M39 1016 - - - - 42 46 64 - - 960 100 120 22 1058 1072 1076 16 10
1200 1485 1390 48 32 M45 1219 - - - - 48 52 76 - - 1160 - 130 30 1262 - 1282 16 12.5
1400 1685 1590 48 36 M45 1422 - - - - 52 58 - - - 1346 - 145 30 1465 - 1482 16 14.2
1600 1930 1820 56 40 M52 1626 - - - - 58 64 - - - 1546 - 160 35 1668 - 1696 16 16
1800 2130 2020 56 44 M52 1829 - - - - 62 68 - - - 1746 - 170 35 1870 - 1896 16 17.5
2000 2345 2230 62 48 M56 2032 - - - - 66 70 - - - 1950 - 180 40 2072 - 2100 16 20

* برای فلنج های نوع 21 قطر توپی بیرونی تقریباً با قطر لوله بیرونی مطابقت دارد.

توجه: درجه بندی p/t از EN 1092-1 فقط برای فلنج‌های نوع 05، 11، 12، 13 و 21 با اندازه‌های اسمی حداکثر تا DN 600 اعمال می‌شود. امتیاز p/t سایر فلنج‌ها باید بین سازنده و خریدار




پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 1



پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 2



پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 3



پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 4



پلیت PN6 فورج فولاد ضد زنگ فلنج Din 2502 Din 2633 Din 2566 5
