لوله اتصالات Asme B16 9 Elbow Tee Reducer Cap Sch40 Sch80 Black Anti Rust Oil

اتصالات لوله B16.9 آرنج ؛ سه راهی ؛ کاهنده ؛ سرپوش ؛ Sch40 ؛ Sch80 ؛ مشکی ؛ روغن ضد زنگ

یکی از متداول ترین روش ها برای تولید آرنج استفاده از خم شدن داغ داغ از لوله های فولادی مستقیم است.پس از حرارت دادن لوله فولادی در دمای بالا ، لوله را فشار داده ، منبسط می کند و گام به گام توسط ابزار داخلی مندرس خم می شود.استفاده از خم شدن داغ سنبل می تواند آرنج بدون درز را در اندازه وسیع ایجاد کند.ویژگی های خم شدن شاخه بستگی زیادی به شکل و ابعاد یکپارچه سنبه دارد.مزایای استفاده از آرنجهای خمشی گرم شامل انحراف ضخامت کوچکتر و شعاع خمش قوی تر از سایر روشهای خمشی است.در همین حال ، استفاده از خم شدن به جای خم های پیش ساخته ، تعداد جوش های مورد نیاز را به میزان قابل توجهی کاهش می دهد.این امر باعث کاهش میزان کار مورد نیاز و افزایش کیفیت و قابلیت استفاده از لوله ها می شود.با این حال ، خم شدن سرد فرایندی است که لوله فولادی مستقیم را در دمای معمولی در یک ماشین خمش خم می کند.خم شدن سرد برای لوله هایی با قطر بیرونی 17.0 تا 219.1 میلی متر و ضخامت دیوار 2.0 تا 28.0 میلی متر مناسب است.شعاع خمشی توصیه شده 2.5 x Do است.به طور معمول در شعاع خمش 40D.با استفاده از خم شدن سرد ، می توانیم آرنج های شعاعی کوچکی بگیریم ، اما برای جلوگیری از چروک شدن ، باید قسمت داخلی را با ماسه بسته بندی کنیم.خم شدن سرد یک روش خم شدن سریع و ارزان است.این یک گزینه رقابتی برای ساخت خطوط لوله و قطعات ماشین است.

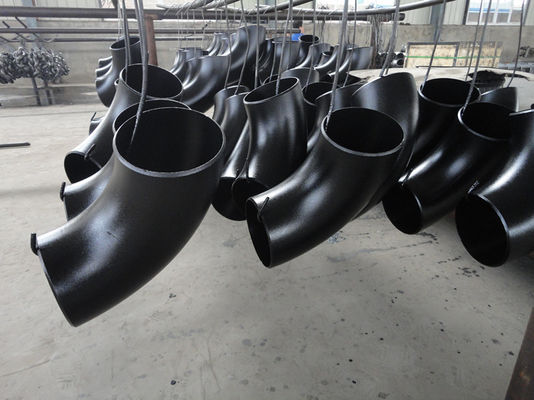

فرایند تولید آرنج جوش داده شده (کوچک و بزرگ)

آرنج های جوش داده شده از صفحات فولادی ساخته می شوند ، بنابراین آرنج های فولادی بدون درز نیستند.از قالب استفاده کنید و صفحه فولادی را به شکل آرنج فشار دهید ، سپس درز را جوش دهید تا آرنج فولادی تمام شده باشد.این روش قدیمی تولید آرنج است.در سالهای اخیر ، آرنجهای کوچک تقریباً از لوله های فولادی ساخته می شوند.به عنوان مثال ، برای آرنج های بزرگ ، تولید آرنج بیش از 36 اینچ از لوله های فولادی بسیار دشوار است.بنابراین معمولاً از صفحات فولادی ساخته می شود ، صفحه را به شکل نیم آرنج فشار می دهد و دو نیمه را با هم جوش می دهد.از آنجا که آرنج ها در بدن آن جوش داده شده است ، بازرسی اتصال جوش ضروری است.معمولاً از بازرسی اشعه ایکس به عنوان NDT استفاده می کنیم.

ASTM A234

این مشخصات فولاد کربن فرفورژه و اتصالات فولادی آلیاژی با ساختار بدون درز و جوش داده شده را پوشش می دهد.مگر اینکه ساختار بدون درز یا جوش داده شده به ترتیب مشخص شده باشد ، یا می تواند به انتخاب تامین کننده ارائه شود.تمام اتصالات ساختمانی جوش داده شده طبق این استاندارد با رادیوگرافی 100٪ ارائه می شود.تحت ASTM A234 ، گریدهای مختلفی بسته به ترکیب شیمیایی موجود است.انتخاب بستگی به مواد لوله متصل به این اتصالات دارد.

برخی از نمرات موجود بر اساس این مشخصات و مشخصات لوله متصل مربوطه در زیر ذکر شده است:

ASTM A403

این مشخصات دو کلاس کلی WP & CR را از اتصالات فولادی ضد زنگ آستنیتی ساخته شده بدون درز و جوش داده شده پوشش می دهد.
اتصالات کلاس WP مطابق با الزامات ASME B16.9 و ASME B16.28 تولید می شوند و به سه زیر کلاس به شرح زیر تقسیم می شوند:

• WP - تولید شده از محصول بدون درز با روش تولید بدون درز.
• WP - W این اتصالات حاوی جوش هستند و کلیه جوشهای ساخته شده توسط سازنده اتصالات از جمله شروع جوش لوله در صورت جوشکاری لوله با افزودن مواد پرکننده ، رادیوگرافی می شوند.اما اگر لوله بدون افزودن مواد پرکننده جوش داده شود ، هیچ گونه رادیوگرافی برای جوش لوله شروع نمی شود.
• WP-WX این اتصالات حاوی جوش هستند و تمام جوشها اعم از تولید کننده اتصالات یا تولید کننده مواد اولیه رادیوگرافی می شوند.

اتصالات کلاس CR مطابق با الزامات MSS-SP-43 تولید می شوند و نیازی به بررسی غیر مخرب ندارند.

تحت ASTM A403 گریدهای مختلفی بسته به ترکیب شیمیایی موجود است.انتخاب بستگی به مواد لوله متصل به این اتصالات دارد.برخی از نمرات موجود بر اساس این مشخصات و مشخصات لوله متصل مربوطه در زیر ذکر شده است:

ASTM A420

این مشخصات فولاد کربن فرفورژه و اتصالات فولادی آلیاژی با ساختار بدون درز و جوش داده شده را برای استفاده در دماهای پایین پوشش می دهد.بسته به ترکیب شیمیایی ، چهار درجه WPL6 ، WPL9 ، WPL3 و WPL8 را پوشش می دهد.اتصالات WPL6 در دمای 50 درجه سانتی گراد ، WPL9 در -75 درجه سانتی گراد ، WPL3 در -100 درجه سانتی گراد و WPL8 در دمای -195 درجه سانتی گراد آزمایش می شوند.

درجه بندی فشار مجاز برای اتصالات ممکن است مطابق با قوانین تعیین شده در بخش قابل اجرا ASME B31.3 برای لوله بدون درز مستقیم محاسبه شود.

ضخامت دیواره لوله و نوع مصالح باید به اندازه ای باشد که از اتصالات استفاده شده است ، هویت آنها بر روی اتصالات به جای علامت های درجه بندی فشار است.
