جزئیات محصول:
|
| نقاشی: | سیاه ، زرد ، روغن ضد زنگ ، گالوانیزه | سطح: | صورت برافراشته ؛ صورت صاف |
|---|---|---|---|
| اندازه: | 3/4 "-72" | مواد: | A105-A350 LF2 · P250GH-P280 GH · S235JRG2 · SS400 ؛ A182 F304-F304L-F316-F316L |
| بسته: | موارد چوبی ، پالت | نام: | ansi slip روی فلنج |
| برجسته: | لغزش b16.5 ansi روی فلنج,b16.47 لغزش بر روی فلنج صورت برجسته,150# لغزش روی فلنج صورت برجسته |
||
یک لوله فلنجیک دیسک ، یقه یا حلقه است که به منظور افزایش پشتیبانی از استحکام ، مسدود کردن خط لوله یا پیوستن موارد بیشتر به لوله متصل می شود.آنها معمولاً به انتهای لوله جوش داده یا پیچ می شوند و با پیچ و مهره متصل می شوند.یک واشر بین دو فلنج جفت گیری قرار می گیرد تا مهر و موم محکم تری ایجاد شود.این فلنج ها یا سفارشی با ابعاد ارائه شده توسط مشتری هستند یا مطابق مشخصات منتشر شده تولید می شوند.چندین سازمان و انجمن مشخصات منتشر کرده اند که اطلاعات ابعادی و همچنین مشخصات فشار را در دماهای مختلف ارائه می دهد.شرکت ما طرح های سفارشی تولید می کند و شش نوع اصلی از این محصولات را ذخیره می کند.اگرچه اینها شش نوع رایج هستند ، اما ما نیز یک تولید کننده سفارشی هستیم و می توانیم تقریباً هر نوع فلنجی را که برای نیازهای شما لازم است ایجاد کنیم.لطفاً برای توضیحات بیشتر در مورد موردی که به آن علاقه دارید ، روی یکی از تصاویر زیر کلیک کنید. در هر صفحه همچنین یک ویدیو وجود دارد که درک بهتری از روند نصب ارائه می دهد.
اینها همانطور که از نام آنها مشخص است ، فلنج لولهروی لوله لغزش کنیدآنها با قطر داخلی تولید شده اند که کمی بزرگتر از قطر خارجی لوله است.این اتصالات از طریق جوش فیله در بالا و پایین فلنج به لوله متصل می شوند.
لغزش روی فلنج لوله ها معمولاً با صورت برآمده یا مسطح ارائه می شود.هنگامی که برای لغزش روی فلنج های لوله نیاز به یک برجسته است ، ارتفاع استاندارد 1/16 اینچ برای لغزش روی فلنج های لوله زیر 400# است. برای لغزش روی فلنج های لوله از 400# به بالا ، لغزش استاندارد روی فلنج لوله ارتفاع صورت بالا است 1/4 ".
فلنج ساحلی لغزش روی فلنج لوله را در تمام جنس های فولادی تولید می کند ، از جمله لغزش کربن روی فلنج لوله ، لغزش فولاد ضد زنگ روی فلنج لوله و لغزش آلیاژی روی فلنج لوله.فلنج ساحلی همچنین دارای لغزش های مختلف روی فلنج لوله موجود است و آماده حمل است.لغزش روی فلنج های لوله در انبار شامل لغزش AWWA روی فلنج لوله ، لغزش ANSI روی فلنج لوله ، لغزش مخزن تحت فشار روی فلنج لوله و لغزش روی فلنج های لوله است که با OD و حفاری فلنج های ASME مطابقت دارد.

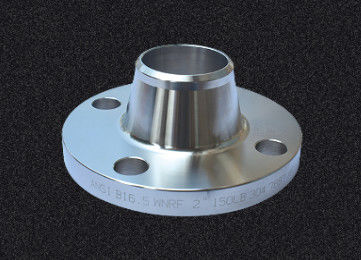

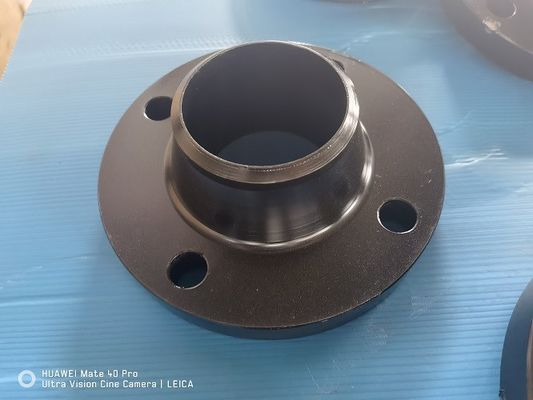

اینها فلنج لولهبا جوشکاری لوله به گردن فلنج وصل کنید.این به جای آن استرس را از فلنج به لوله منتقل می کند.همچنین غلظت تنش را از پایه هاب کاهش می دهد.فلنج های گردن جوش داده شده اغلب برای کاربردهایی استفاده می شود که فشار بالا یک عامل است.قطر داخلی فلنج طوری طراحی شده است که با قطر داخلی لوله مطابقت داشته باشد.فلنج لوله های گردن با یک هاب مشخصات منتشر شده از 1/2 "تا 96" را منتشر کرده است.شرکت ما اینها را در تمام درجه مواد ، مشخصات و اندازه ها ارائه می دهد.
فلنج لوله های گردن جوش داده شده معمولاً با صورت برجسته ، صورت صاف یا رو به RTJ ارائه می شود.هنگامی که برای فلنج های لوله گردن جوش لازم است ، ارتفاع استاندارد 1/16 اینچ برای فلنج لوله های گردن جوش زیر 400# است. برای فلنج های لوله گردن جوش از 400# به بالا ، ارتفاع استاندارد فلنج لوله گردن جوش بالا آمده است 1/4 ".
فلنج ساحلی فلنج لوله گردن جوش را در تمام جنس مواد فولادی ، از جمله فلنج لوله گردن جوش کربن ، فلنج لوله گردن جوش فولاد ضد زنگ و فلنج لوله گردن جوش آلیاژی تولید می کند.فلنج ساحلی همچنین دارای فلنج های مختلف لوله گردن جوش در انبار و آماده حمل است.فلنج های لوله گردن جوش داده شده در انبار شامل فلنج لوله گردن ANSI B16.5 ، فلنج لوله گردن جوش سری "A" ، فلنج لوله گردن جوش سری ASME B16.47 ، فلنج لوله گردن جوش تحت فشار است.فلنج ساحلی همچنین فلنج لوله گردن سفارشی را مطابق نیاز مشتری تولید می کند.
یک لوله فلنجیک دیسک ، یقه یا حلقه است که به منظور افزایش پشتیبانی از استحکام ، مسدود کردن خط لوله یا پیوستن موارد بیشتر به لوله متصل می شود.آنها معمولاً به انتهای لوله جوش داده یا پیچ می شوند و با پیچ و مهره متصل می شوند.یک واشر بین دو فلنج جفت گیری قرار می گیرد تا مهر و موم محکم تری ایجاد شود.این فلنج ها یا سفارشی با ابعاد ارائه شده توسط مشتری هستند یا مطابق مشخصات منتشر شده تولید می شوند.چندین سازمان و انجمن مشخصات منتشر کرده اند که اطلاعات ابعادی و همچنین مشخصات فشار را در دماهای مختلف ارائه می دهد.شرکت ما طرح های سفارشی تولید می کند و شش نوع اصلی از این محصولات را ذخیره می کند.اگرچه اینها شش نوع رایج هستند ، اما ما نیز یک تولید کننده سفارشی هستیم و می توانیم تقریباً هر نوع فلنجی را که برای نیازهای شما لازم است ایجاد کنیم.لطفاً برای توضیحات بیشتر در مورد موردی که به آن علاقه دارید ، روی یکی از تصاویر زیر کلیک کنید. در هر صفحه همچنین یک ویدیو وجود دارد که درک بهتری از روند نصب ارائه می دهد.
مفصل لپ فلنج لولهبه طور مستقیم بر روی لوله می لغزند و بیشتر در اتصالات انتهایی شاخه ای استفاده می شوند.یک لوله معمولاً به انتهای Stub جوش داده می شود و فلنج لوله Lap Joint آزادانه در اطراف انتهای شاخه می چرخد.مزیت این امر این است که هیچ مشکلی در تراز سوراخ پیچ وجود نخواهد داشت.فلنج لوله Lap Joint اغلب برای کاربردهایی که نیاز به برچیدن مکرر دارند استفاده می شود.
لغزش روی فلنج های لوله با هاب مشخصات منتشر شده از 1/2 "تا 24" را منتشر کرده است.سایزهای بالای 24 اینچ به عنوان اتصالات دور برای لغزش بر روی ابعاد تولید می شوند. فلنج ساحلی فلنج لوله Lap Joint را در تمام جنس ها ، مشخصات و اندازه ها ارائه می دهد.
فلنج ساحلی فلنج لوله اتصال را در تمام درجه مواد فولادی ، از جمله فلنج لوله اتصال کربن ، فلنج لوله اتصال فولاد ضد زنگ و فلنج لوله اتصال آلیاژی تولید می کند.فلنج ساحلی همچنین دارای فلنج های مختلف لوله اتصال مشترک در انبار است و آماده حمل است.فلنج ساحلی همچنین می تواند فلنج لوله سفارشی را با توجه به مشخصات مشتری تولید کند.
| مشخصات (آخرین نسخه) | نوع آیتم | کلاس فشار | محدوده اندازه |
| ASME/ANSI B16.5 | فلنج کور ، گردن جوش داده شده ، لغزش ، جوش سوکت ، فلنج مشترک و نخ | 150 تا 2500LBS | 26 اینچ تا 60 اینچ |
| 150 تا 1500LBS | 26 اینچ تا 48 اینچ | ||
| ASME/ANSI B16.47 | فلنج های دریچه (گردن جوش داده شده ، لغزش ، نخ) | 75 تا 300LBS | 1/2 اینچ تا 12 اینچ |
| 400 ، 600LBS | 26 اینچ تا 60 اینچ | ||
| 900LBS | 26 اینچ تا 48 اینچ | ||
| ASME/ANSI B16.36 | فلنج های دریچه (گردن جوش داده شده ، لغزش ، نخ) | 300 تا 2500LBS | 1 "تا 12" |
| EN 1092-1 / DIN / BS 4504 فلنج | 01 (فلنج صفحه) ، 02 (فلنج ورق شل برای انواع 32-37) ، 04 (فلنج صفحه شل برای نوع 34) ، 05 (فلنج کور) ، 11 (فلنج گردن جوش) ، 12 (فلنج لغزنده هاب شده) ، 13 (Hubbed | PN2.5 تا PN16 | 10 تا 1800 میلی متر |
| PN25 | 10 تا 1000 میلی متر | ||
| PN40 | 10 تا 600 میلی متر | ||
| PN63 | 10 تا 400 میلی متر | ||
| PN100 | 10 تا 350 میلی متر | ||
| PN160 ، PN250 | 10 تا 300 میلی متر | ||
| PN320 | 10 تا 250 میلی متر | ||
| PN400 | 10 تا 200 میلی متر | ||
| BS 10 | فلنج گردن کور ، لغزش و جوش | جدول A ، D ، E ، F ، H ، J ، K ، R ، S ، T | 15 تا 600 میلی متر |
| ASME/ANSI B16.9/MSS SP-43 | پایان مقاله -نوع: A ، B ، C (الگوی کوتاه) | S10 ، S40 ، S80 | ½ ”تا 24” |
