جزئیات محصول:
|
| مواد: | فولاد کربن و فولاد ضد زنگ | درمان سطحی: | روغن سبک ، گالوانیزه |
|---|---|---|---|
| فشار: | 600kpa 1000kpa 1600kpa 2500kpa | تایپ کنید: | بنابراین ، کور |
| اندازه: | DN15-DN600 | ||
| برجسته: | 1600kpa 2500kpa میز D فلنج,1600kpa جدول E فلنج,2500kpa جدول D فلنج |
||

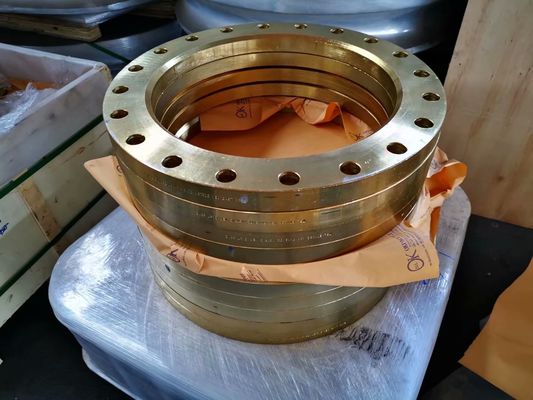

SABS 1123 PLATE FLANGE 600kpa 1000kpa 1600kpa 2500kpa TABLE D TABLE E CARBON STEEL FLANGE
|
استاندارد
|
تایپ کنید |
فشار |
مواد | اندازه |
روند |
سطح رفتار |
|
SABS1123
|
بنابراین ، کور |
600kpa 1000kpa 1600kpa 2500kpa |
فولاد کربن فولاد ضد زنگ |
DN15-DN600 |
جعل شده ، جعل شده است |
رنگ زرد نفت سبک |

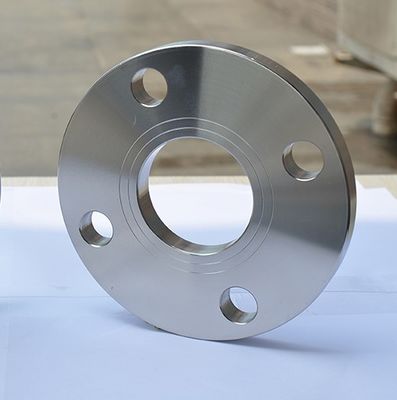

فلنج SABS 1123
فلنج SABS 1123
| اسمی فشار 1000 kPa 1000/2 = جدول 9 4/1000 = جدول 11 3/1000 = جدول 10 1000/8 = جدول 13 | ||||||||||||||||||
| اسم اندازه |
لوله OD د1 |
فلنج | مطرح شد صورت |
پیچ و مهره |
حفاری | گردن | رئیس | |||||||||||
| د | ب | ب1 | ب2 | ب3 | ساعت | ساعت1 | د4 | f | خیر | د2 | ک | د3 | ساعت2 | r | د5 | |||
| 10 | 17.2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21.3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26.9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33.7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42.4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48.3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60.3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76.1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88.9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114.3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139.7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168.3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193.7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219.1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244.5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273.0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323.9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355.6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406.4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559.0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609.6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
مواد
1) فولاد کربن P245GH ، P250GH ، S235 و فولاد ضد زنگ SS304 ، SS316 ، SS316L
سطح ضد زنگ:
سطح ضد زنگ 1: روغن سبک ضد زنگ
سطح ضد زنگ 2: پوشش رنگ مشکی
سطح ضد زنگ 3: پوشش رنگ زرد
سطح ضد زنگ 4: گالوانیزه (گالوانیزه گرم یا الکترو گالوانیزه)
اتصال چهره:
سطح 1: سطح صاف
سطح 2: Sprial دندانه دار
سطح 3: دو یا سه شیار (خطوط آب)
(چهره بالا = RF ، صورت صاف = FF)
مقررات:
1) پرداخت: L/C برگشت ناپذیر در نگاه یا T/T ، D/P
2) مدت تحویل بندر FOB چین یا بندر خریدار CIF

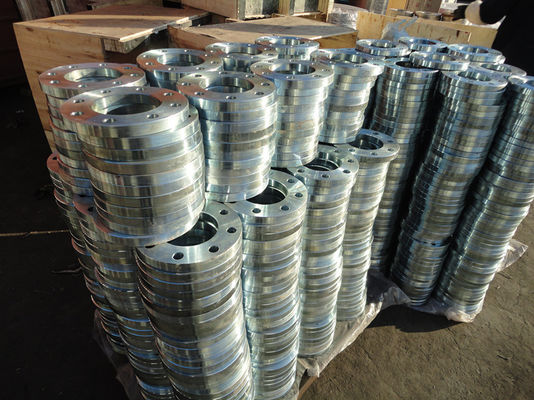

3) بسته بندی: پالت تخته سه لا/مورد
مخاطب:
مدیر فروش: گریس ژانگ
HEBEI XINFENG فلنج با فشار بالا و لوله اتصالات شرکت ، محدود.
افزودن: شهرستان منکون ، شهر کانگژو ، استان هبی ، چین 061400
تلفن همراه: 86 18031772015 (wechat ، whatsapp)
تلفن: 86-317-6725755
پست الکترونیک: info4@hbxfgj.com
اسکایپ: cangzhouzhangnan
سوالات متداول:
1. MOQ شما چیست؟
به طور معمول MOQ ما برای هر اندازه 1 تن است.اگر فکر می کنید خیلی زیاد است ، می توانیم با توجه به نیاز شما در جزئیات بحث کنیم.
2. آیا می توانید نمونه رایگان ارائه دهید؟
بله ، ما می توانیم نمونه های رایگان 150 تا 200 متر را ارائه دهیم.
3. زمان تحویل شما چقدر است؟
30 تا 45 روز دیگر تحویل می دهیم
4. آیا می توانید محصولات مخلوط را در یک ظرف قبول کنید؟
بله ، ما مطمئناً می پذیریم.
