جزئیات محصول:
|
| تولید - محصول: | اتصالات لوله جوش خورده بدون درز فولادی | استاندارد: | ASME B16.9 / B16.28 |
|---|---|---|---|
| نوع اتصالات: | آرنج ، سه راهی ، گیرنده ، کلاهک ، کراس | مواد: | کربن استیل ASTM A234WPB ، فولاد ضد زنگ SS304 ، SS316 ، SS321 |
| ضخامت دیوار: | Sch 5 ، sch10 ، STD ، sch20 ، sch30 ، sch40 XS ، sch60 ، sch80 ، sch100 ، sch120 ، sch160 ، sch xxs | پوشش سطحي: | پوشش رنگ سیاه ، پوشش روغن ضد زنگ ، پوشش گالوانیزه سرد و گرم گالوانیزه |
| برجسته: | فولاد اتصالات فولادی asme b16 9 آرنج,جوشکاری ته قنداق گاز asme b16 9 آرنج,B16.28 کاهش دهنده آرنج |
||

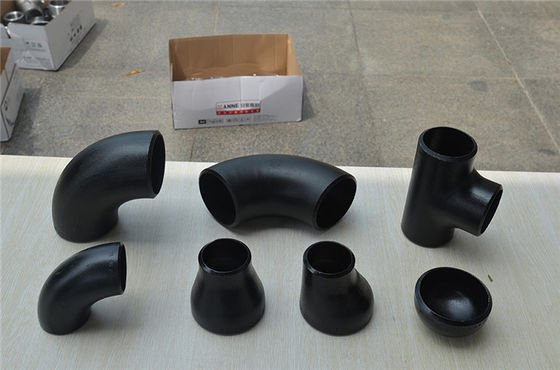

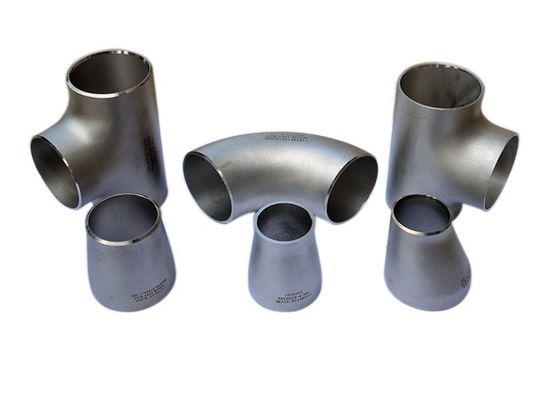

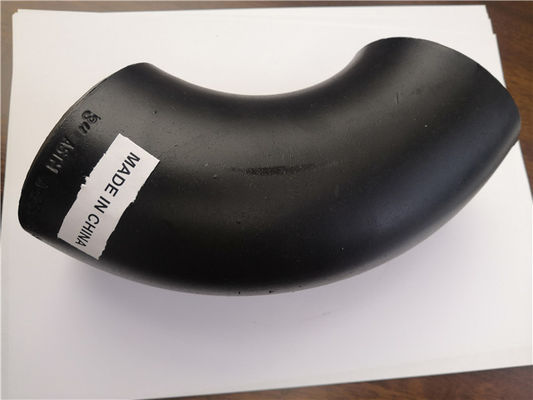

اتصالات فولادی ASME B16.9 / B16.28
جوشکاری ته زین خم متقابل زانوASTM A234WPB
| استاندارد | ASME B16.9 / B16.28 |
| نوع اتصالات |
آرنج LR (raidus طولانی) SR (شعاع کوتاه) 45/60/90 / 180DEG ؛ 3D / 5D خم 45DEG / 90DEG ؛ سه راهی مساوی ، سه راهی مساوی ، کاهش دهنده سه راهی ، صلیب ، زین |
| ضخامت دیوار |
SCH5 ، SC5S ، SCH10 ، SCH10S ، SCH20 ، SCH30 ، SCH40 ، SCH40S ، STD ، XS ، SCH60 ، SCH80 ، SCH100 ، SCH120 ، SCH160 ، SCH XXS |
| محدوده اندازه | نوع بدون درز 1/2 "تا 24"؛از نوع 4 "- 72" |
| فرم | یکپارچه و همسو |
| مواد |
فولاد کربن ASTM A234 WPB ، WP9 ، ASTM A420 Gr.WPL6 ، ASTM A105 ، ASTM A694 F42-F70 |
| فولاد ضد زنگ ASTM A403 WP304 / 304L؛WP316 / 316L ؛WP321 ؛DIN1.4301؛DIN1.4306؛DIN1.4401؛DIN 1.4404 | |

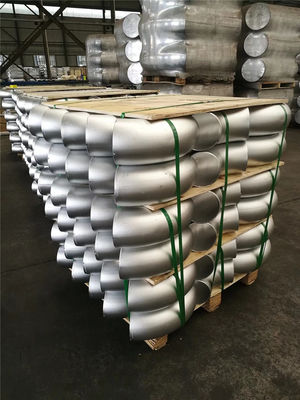

| بسته بندی | جعبه کارتنی برای اندازه های کوچک تا 2 اینچ ، جعبه های تخته سه لا قابل استفاده در دریا یا پالت |
استانداردهای ضخامت دیواره فولاد کربن را از بین برد
| اندازه اسمی لوله | قطر خارج | ضخامت اسمی دیواره | |||||||||||||||||
| آ | ب | مثل من | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2 " | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 73/3 | 73/3 | 4.78 | 7.47 | |||||
| 20 | 3/4 " | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 87/2 | 87/2 | 91/3 | 91/3 | 5.56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 90/2 | 38/3 | 38/3 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 85/4 | 85/4 | 6.35 | 9.70 | |||||
| 40 | 1 1/2 " | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 68/3 | 68/3 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2 " | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 91/3 | 91/3 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 49/5 | 49/5 | 7.62 | 7.62 | 11.13 | 24/15 | |||||
| 90 | 3-1 / 2 " | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 74/5 | 74/5 | 8.08 | 8.08 | - | - | |||||
| 100 | 4 " | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 8/139 | 7/139 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6 " | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 97/10 | 97/10 | 14.27 | 26/18 | 21.95 | |||
| 200 | 8 " | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 26/18 | 20.62 | 23.01 | 22.23 |
| 250 | 10 " | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 09.09 | 26/18 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12 " | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14 " | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 09.09 | 12.70 | 19.05 | 23.83 | 79/27 | 31.75 | 35.71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18 " | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 93/34 | 39.67 | 45.24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 09.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22 " | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 93/34 | 28/41 | 63/47 | 98/53 | ||
| 600 | 24 " | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 88/15 | 9.53 | - | 12.70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 88/15 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32 " | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 88/15 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34 " | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 88/15 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 88/15 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38 " | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42 " | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44 " | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
---------------------------------------------------- ---------------------------------------------------- ---------------------------------------------------- ------------------------------------
