جزئیات محصول:
|
| روش تولید: | جعلی | استاندارد: | BS4504 |
|---|---|---|---|
| فشار: | PN6، PN10؛ PN16؛ PN25؛ PN40؛ PN63؛ PN100 BS10 جدول D، BS10 جدول E | محدوده اندازه: | DN15-DN2000 |
| نوع فلنج: | فلنج صفحه ، کور ، لغزش ، گردن جوش ، فلنج رشته ای | مواد: | Carbon steel A105; فولاد کربن A105؛ C22.8; C22.8 ؛ ST37.2; ST3 |
| روکش: | رنگ سیاه ، رنگ زرد ، گالوانیزه گرم ، گالوانیزه سرد و روغن | بسته بندی: | موارد یا تخته سه لا با ارزش را ببینید |
| برجسته: | DN2000 CS SS BS10 FLANGE BS 4504,FLANGE BS 4504 PN16 ST37.2,bs4504 pn10 داغ گالوانیزه |
||

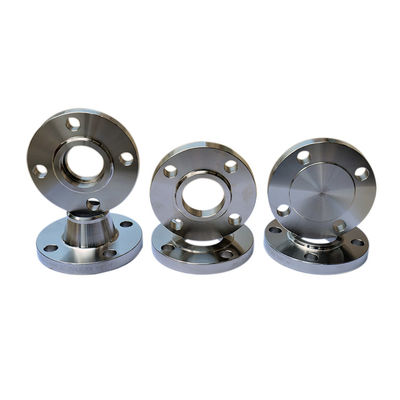

BS4504 PN10 ، PN16 PLANGE FLANGE ، لغزش کور در و فلنج گردن جوش داده شده با گرم شدن گالوانیزه
معرفی محصول
| تولید - محصول | فلنج های فولادی فورج گرم |
| استاندارد | BS4504 |
| نوع فلنج | 101 صفحه105 کور111 گردن جوشکاری112 لغزش روشن113 جدول BS10 جدول D ، داستان E ، جدول F ، جدول H |
| محدوده اندازه | DN10-DN2000 |
| فشار | PN6 ؛PN10؛ PN16؛ PN25؛ PN40؛ PN63؛ PN100 |
| مواد | فولاد کربن A105؛C22.8 ؛ST37.2 ؛S235JR ؛فولاد ضد زنگ 304 / 304L316 / 316L ؛ |
| بسته بندی | موارد پلاستیکی یا پالت مناسب را تماشا کنید |

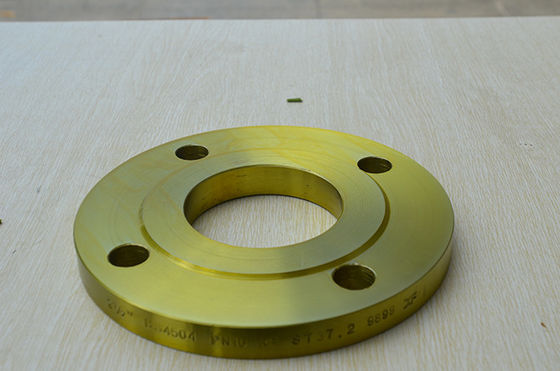

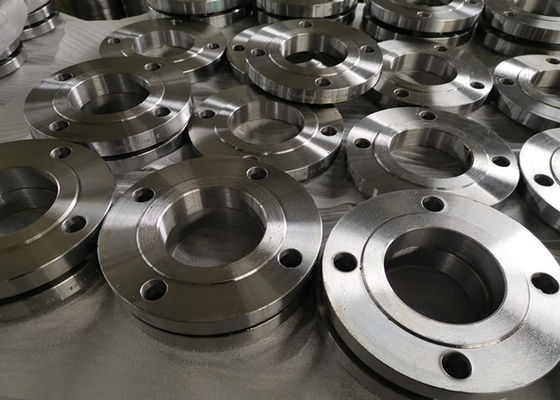

محصول: فلنج های فولادی فورج گرم
استاندارد: BS4504
نوع فلنج: 101 PLATE؛105 کور111 گردن جوشکاری112 لغزش روشن113
محدوده اندازه: DN10-DN2000
فشار: PN6؛PN10؛ PN16؛ PN25؛ PN40؛ PN63؛ PN100
ماده: فولاد کربن A105؛C22.8 ؛ST37.2 ؛S235JR ؛فولاد ضد زنگ 304 / 304L316 / 316L ؛
بسته بندی: موارد مناسب تخته سه لا یا پالت را نگه دارید
| اسمی | OD از | دیااز | دیااز | شماره | دیااز | ضخامت | |||||||
| اندازه لوله | لوله | فلنج | دایره پیچ | پیچ | پیچ | ||||||||
| 1/2 " | 21.3 | 95.3 | 66.7 | 4 | 12.7 | 4.8 | |||||||
| 3/4 " | 26.7 | 101.6 | 73.0 | 4 | 12.7 | 4.8 | |||||||
| 1 " | 33.4 | 114.3 | 82.6 | 4 | 12.7 | 4.8 | |||||||
| 1 1/4 " | 42.2 | 120.7 | 87.6 | 4 | 12.7 | 6.4 | |||||||
| 1 1/2 " | 48.3 | 133.4 | 98.4 | 4 | 12.7 | 6.4 | |||||||
| 2 " | 60.3 | 152.4 | 114.3 | 4 | 15.9 | 7.9 | |||||||
| 2 1/2 " | 73.0 | 165.1 | 127.0 | 4 | 15.9 | 7.9 | |||||||
| 3 " | 88.9 | 184.2 | 146.1 | 4 | 15.9 | 9.5 | |||||||
| 3 1/2 " | 101.6 | 203.2 | 165.1 | 4 | 15.9 | 9.5 | |||||||
| 4 " | 114.3 | 215.9 | 177.8 | 4 | 15.9 | 9.5 | |||||||
| 5 " | 141.3 | 254.0 | 209.6 | 8 | 15.9 | 12.7 | |||||||
| 6 " | 168.3 | 279.4 | 228.6 | 8 | 15.9 | 12.7 | |||||||
| 7 " | 190.5 | 304.8 | 260.4 | 8 | 15.9 | 12.7 | |||||||
| 8 " | 219.1 | 336.6 | 292.1 | 8 | 15.9 | 12.7 | |||||||
| 9 " | 244.5 | 368.3 | 323.9 | 8 | 15.9 | 15.9 | |||||||
| 10 " | 273.0 | 406.4 | 355.6 | 8 | 19.1 | 15.9 | |||||||
| 12 " | 323.9 | 457.2 | 406.4 | 12 | 19.1 | 15.9 | |||||||
| 14 " | 355.6 | 527.1 | 469.9 | 12 | 22.2 | 19.1 | |||||||
| 16 " | 406.4 | 577.9 | 520.7 | 12 | 22.2 | 19.1 | |||||||
| 18 " | 457.2 | 641.4 | 584.2 | 12 | 22.2 | 22.2 | |||||||
| 20 " | 508.0 | 704.9 | 641.4 | 16 | 22.5 | 25.4 | |||||||
| 24 " | 609.6 | 825.5 | 755.7 | 16 | 25.4 | 28.6 | |||||||
| اسمی | دیااز | دیااز | شماره | دیااز | ضخامت | |||||
| اندازه لوله | فلنج | دایره پیچ | پیچ | پیچ | ||||||
| 1/2 " | 95.3 | 66.7 | 4 | 12.7 | 6.4 | |||||
| 3/4 " | 101.6 | 73.0 | 4 | 12.7 | 6.4 | |||||
| 1 " | 114.3 | 82.6 | 4 | 12.7 | 7.1 | |||||
| 1 1/4 " | 120.7 | 87.3 | 4 | 12.7 | 7.9 | |||||
| 1 1/2 " | 133.4 | 98.4 | 4 | 12.7 | 8.7 | |||||
| 2 " | 152.4 | 114.3 | 4 | 15.9 | 9.5 | |||||
| 2 1/2 " | 165.1 | 127.0 | 4 | 15.9 | 10.3 | |||||
| 3 " | 184.2 | 146.1 | 4 | 15.9 | 11.1 | |||||
| 3 1/2 " | 203.2 | 165.1 | 8 | 15.9 | 11.9 | |||||
| 4 " | 215.9 | 177.8 | 8 | 15.9 | 12.7 | |||||
| 5 " | 254.0 | 209.6 | 8 | 15.9 | 14.3 | |||||
| 6 " | 279.4 | 228.6 | 8 | 19.1 | 5/17 | |||||
| 7 " | 304.8 | 260.4 | 8 | 19.1 | 19.1 | |||||
| 8 " | 336.6 | 292.1 | 8 | 19.1 | 19.1 | |||||
| 9 " | 368.3 | 323.9 | 12 | 19.1 | 20.6 | |||||
| 10 " | 406.4 | 355.6 | 12 | 19.1 | 22.2 | |||||
| 12 " | 457.2 | 406.4 | 12 | 22.2 | 25.4 | |||||
| 14 " | 527.2 | 469.9 | 12 | 22.2 | 25.4 | |||||
| 16 " | 577.9 | 520.7 | 12 | 22.2 | 25.4 | |||||
| 18 " | 641.4 | 584.2 | 16 | 22.2 | 28.6 | |||||
| 20 " | 704.9 | 647.4 | 16 | 22.2 | 31.8 | |||||
| 24 " | 825.5 | 755.7 | 16 | 25.4 | 38.1 | |||||
| اسمی | OD از | دیا | دیا | شماره | دیااز | ضخامت | |||||||
| اندازه لوله | لوله | فلنج | دایره پیچ | پیچ | پیچ | ||||||||
| 1/2 " | 21.3 | 95.3 | 66.7 | 4 | 12.7 | 9.5 | |||||||
| 3/4 " | 26.7 | 101.6 | 73.0 | 4 | 12.7 | 9.5 | |||||||
| 1 " | 33.4 | 120.7 | 87.3 | 4 | 15.9 | 9.5 | |||||||
| 1 1/4 " | 42.2 | 133.4 | 98.4 | 4 | 15.9 | 12.7 | |||||||
| 1 1/2 " | 48.3 | 7/139 | 104.8 | 4 | 15.9 | 12.7 | |||||||
| 2 " | 60.3 | 165.1 | 127.0 | 4 | 15.9 | 15.9 | |||||||
| 2 1/2 " | 73.0 | 184.2 | 146.1 | 8 | 15.9 | 15.9 | |||||||
| 3 " | 88.9 | 203.2 | 165.1 | 8 | 15.9 | 15.9 | |||||||
| 3 1/2 " | 101.6 | 215.9 | 177.8 | 8 | 15.9 | 19.1 | |||||||
| 4 " | 114.3 | 228.6 | 190.5 | 8 | 15.9 | 19.1 | |||||||
| 5 " | 141.3 | 279.4 | 235.0 | 8 | 19.1 | 22.2 | |||||||
| 6 " | 168.3 | 304.8 | 260.4 | 12 | 19.1 | 22.2 | |||||||
| 7 " | 190.3 | 336.6 | 292.1 | 12 | 19.1 | 22.2 | |||||||
| 8 " | 219.1 | 368.3 | 323.9 | 12 | 19.1 | 25.4 | |||||||
| 9 " | 244.5 | 406.4 | 355.6 | 12 | 22.2 | 25.4 | |||||||
| 10 " | 273.0 | 431.8 | 381.0 | 12 | 22.2 | 25.4 | |||||||
| 12 " | 323.0 | 489.0 | 438.2 | 16 | 22.2 | 28.6 | |||||||
| 14 " | 355.6 | 552.5 | 495.3 | 16 | 25.4 | 31.8 | |||||||
| 16 " | 406.4 | 609.6 | 552.5 | 20 | 25.4 | 31.8 | |||||||
| 18 " | 457.2 | 673.1 | 609.6 | 20 | 28.6 | 34.9 | |||||||
| 20 " | 508.0 | 736.6 | 673.1 | 24 | 28.6 | 38.1 | |||||||
| 24 " | 609.6 | 850.9 | 781.1 | 24 | 31.8 | 41.3 | |||||||
| اسمی | دیا | دیااز | شماره | دیااز | ضخامت | |||||||||||||
| اندازه لوله | فلنج | دایره پیچ | پیچ | پیچ | ||||||||||||||
| 1/2 " | 114.3 | 82.6 | 4 | 15.9 | 12.7 | |||||||||||||
| 3/4 " | 114.3 | 82.6 | 4 | 15.9 | 12.7 | |||||||||||||
| 1 " | 78/120 | 87.3 | 4 | 15.9 | 14.3 | |||||||||||||
| 1 1/4 " | 133.4 | 98.4 | 4 | 15.9 | 5/17 | |||||||||||||
| 1 1/2 " | 7/139 | 104.8 | 4 | 15.9 | 5/17 | |||||||||||||
| 2 " | 165.1 | 127.0 | 4 | 15.9 | 19.1 | |||||||||||||
| 2 1/2 " | 184.2 | 146.1 | 8 | 15.9 | 19.1 | |||||||||||||
| 3 " | 203.2 | 165.1 | 8 | 15.9 | 22.2 | |||||||||||||
| 3 1/2 " | 215.9 | 177.8 | 8 | 15.9 | 22.2 | |||||||||||||
| 4 " | 228.6 | 190.5 | 8 | 15.9 | 25.4 | |||||||||||||
| 5 " | 279.4 | 235.0 | 8 | 19.1 | 28.6 | |||||||||||||
| 6 " | 304.8 | 260.4 | 12 | 19.1 | 28.6 | |||||||||||||
| 7 " | 336.6 | 292.1 | 12 | 19.1 | 31.8 | |||||||||||||
| 8 " | 368.3 | 323.9 | 12 | 19.1 | 31.8 | |||||||||||||
| 9 " | 406.4 | 355.6 | 12 | 22.2 | 34.9 | |||||||||||||
| 10 " | 431.8 | 381.0 | 12 | 22.2 | 34.9 | |||||||||||||
| 12 " | 489.0 | 438.2 | 16 | 22.2 | 38.1 | |||||||||||||
| 14 " | 552.5 | 495.3 | 16 | 25.4 | 41.3 | |||||||||||||
| 16 " | 609.6 | 552.5 | 20 | 25.4 | 44.5 | |||||||||||||
| 18 " | 673.1 | 609.6 | 20 | 28.6 | 47.6 | |||||||||||||
| 20 " | 736.6 | 673.1 | 24 | 28.6 | 50.8 | |||||||||||||
| 24 " | 850.9 | 781.1 | 24 | 31.8 | 57.2 | |||||||||||||
حفره اسمی15 |
دیامتر فلنج در میلی متر |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
|---|---|---|---|---|---|---|
| جدول D | 3 3/4 "/ 95 | 2 5/8 "/ 67 | 4 | 1/2 " | 9/16 "/ 14 | 3/8 "/ 10 |
| جدول E | 3 3/4 "/ 95 | 2 5/8 "/ 67 | 4 | 1/2 " | 9/16 "/ 14 | 3/8 "/ 10 |
| جدول F | 3 3/4 "/ 95 | 2 5/8 "/ 67 | 4 | 1/2 " | 9/16 "/ 14 | 3/8 "/ 10 |
| جدول H | 4 1/2 "/ 114 | 3 1/4 "/ 83 | 4 | 5/8 " | 11/16 "/ 17 | 1/2 "/ 13 |
| جدول J | 4 1/2 "/ 114 | 3 1/4 "/ 83 | 4 | 5/8 " | 11/16 "/ 17 | 5/8 "/ 16 |
| جدول K | 4 1/2 "/ 114 | 3 1/4 "/ 83 | 4 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
حفره اسمی20 |
دیامتر فلنج در میلی متر |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 4 "/ 102" | 2 7/8 "/ 73" | 4 | 1/2 " | 9/16 "/ 14" | 3/8 "/ 10" |
| جدول E | 4 "/ 102" | 2 7/8 "/ 73" | 4 | 1/2 " | 9/16 "/ 14" | 3/8 "/ 10" |
| جدول F | 4 "/ 102" | 2 7/8 "/ 73" | 4 | 1/2 " | 9/16 "/ 14" | 3/8 "/ 10" |
| جدول H | 4 1/2 "/ 114" | 3 1/4 "/ 83" | 4 | 5/8 " | 11/16 "/ 17" | 1/2 "/ 13" |
| جدول J | 4 1/2 "/ 114" | 3 1/4 "/ 83" | 4 | 5/8 " | 11/16 "/ 17" | 5/8 "/ 16" |
| جدول K | 4 1/2 "/ 114" | 3 1/4 "/ 83" | 4 | 5/8 " | 11/16 "/ 17" | 3/4 "/ 19" |
حفره اسمی25 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 4 1/2 "/ 114 | 3 1/4 "/ 83 | 4 | 1/2 " | 9/16 "/ 14 | 3/8 "/ 10 |
| جدول E | 4 1/2 "/ 114 | 3 1/4 "/ 83 | 4 | 1/2 " | 9/16 "/ 14 | 3/8 "/ 10 |
| جدول F | 4 3/4 "/ 121 | 3 7/16 "/ 87 | 4 | 5/8 " | 9/16 "/ 14 | 3/8 "/ 10 |
| جدول H | 4 3/4 "/ 121 | 3 7/16 "/ 87 | 4 | 5/8 " | 11/16 "/ 17 | 9/16 "/ 14 |
| جدول J | 4 3/4 "/ 121 | 3 7/16 "/ 87 | 4 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
| جدول K | 5 "/ 127 | 3 3/4 "/ 95 | 4 | 5/8 " | 11/16 "/ 17 | 7/8 "/ 22 |
حفره اسمی32 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 4 3/4 "/ 121 | 3 7/16 "/ 87 | 4 | 1/2 " | 9/16 "/ 14 | 1/2 "/ 13 |
| جدول E | 4 3/4 "/ 121 | 3 7/16 "/ 87 | 4 | 1/2 " | 9/16 "/ 14 | 1/2 "/ 13 |
| جدول F | 5 1/4 "/ 133 | 3 7/8 "/ 98 | 4 | 5/8 " | 11/16 "/ 17 | 1/2 "/ 13 |
| جدول H | 5 1/4 "/ 133 | 3 7/8 "/ 98 | 4 | 5/8 " | 11/16 "/ 17 | 11/16 "/ 17 |
| جدول J | 5 1/4 "/ 133 | 3 7/8 "/ 98 | 4 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
| جدول K | 5 1/4 "/ 133 | 3 7/8 "/ 98 | 4 | 5/8 " | 11/16 "/ 17 | 7/8 "/ 22 |
حفره اسمی40 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 5 1/4 "/ 133 | 3 7/8 "/ 98 | 4 | 1/2 " | 9/16 "/ 14 | 1/2 "/ 13 |
| جدول E | 5 1/4 "/ 133 | 3 7/8 "/ 98 | 4 | 1/2 " | 9/16 "/ 14 | 1/2 "/ 13 |
| جدول F | 5 1/2 "/ 140 | 4 1/8 "/ 105 | 4 | 5/8 " | 11/16 "/ 17 | 1/2 "/ 13 |
| جدول H | 5 1/2 "/ 140 | 4 1/8 "/ 105 | 4 | 5/8 " | 11/16 "/ 17 | 11/16 "/ 17 |
| جدول J | 5 1/2 "/ 140 | 4 1/8 "/ 105 | 4 | 5/8 " | 11/16 "/ 17 | 7/8 "/ 22 |
| جدول K | 6 "/ 152 | 4 1/2 "/ 114 | 4 | 3/4 " | 7/8 "/ 22 | 1 "/ 25 |
حفره اسمی50 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 6 "/ 152 | 4 1/2 "/ 114 | 4 | 5/8 " | 11/16 "/ 17 | 9/16 "/ 14 |
| جدول E | 6 "/ 152 | 4 1/2 "/ 114 | 4 | 5/8 " | 11/16 "/ 17 | 9/16 "/ 14 |
| جدول F | 6 1/2 "/ 165 | 5 "/ 127 | 4 | 5/8 " | 11/16 "/ 17 | 5/8 "/ 16 |
| جدول H | 6 1/2 "/ 165 | 5 "/ 127 | 4 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
| جدول J | 6 1/2 "/ 165 | 5 "/ 127 | 4 | 3/4 " | 7/8 "/ 22 | 1 "/ 25 |
| جدول K | 6 1/2 "/ 165 | 5 "/ 127 | 8 | 5/8 " | 11/16 "/ 17 | 1 "/ 25 |
حفره اسمی65 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 6 1/2 "/ 165 | 5 "/ 127 | 4 | 5/8 " | 11/16 "/ 17 | 9/16 "/ 14 |
| جدول E | 6 1/2 "/ 165 | 5 "/ 127 | 4 | 5/8 " | 11/16 "/ 17 | 9/16 "/ 14 |
| جدول F | 7 1/4 "/ 184 | 5 3/4 "/ 146 | 8 | 5/8 " | 11/16 "/ 17 | 5/8 "/ 16 |
| جدول H | 7 1/4 "/ 184 | 5 3/4 "/ 146 | 8 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
| جدول J | 7 1/4 "/ 184 | 5 3/4 "/ 146 | 8 | 3/4 " | 7/8 "/ 22 | 1 "/ 25 |
| جدول K | 7 1/4 "/ 184 | 5 3/4 "/ 146 | 8 | 3/4 " | 7/8 "/ 22 | 1 1/8 "/ 29 |
حفره اسمی80 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 8 1/2 "/ 216 | 7 "/ 178 | 4 | 5/8 " | 11/16 "/ 17 | 11/16 "/ 17 |
| جدول E | 8 1/2 "/ 216 | 7 "/ 178 | 8 | 5/8 " | 11/16 "/ 17 | 11/16 "/ 17 |
| جدول F | 9 "/ 229 | 7 1/2 "/ 191 | 8 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
| جدول H | 9 "/ 229 | 7 1/2 "/ 191 | 8 | 5/8 " | 11/16 "/ 17 | 1 "/ 25 |
| جدول J | 9 "/ 229 | 7 1/2 "/ 191 | 8 | 3/4 " | 7/8 "/ 22 | 1 3/8 "/ 35 |
| جدول K | 9 1/2 "/ 241 | 7 3/4 "/ 197 | 8 | 7/8 " | 1 "/ 25 | 1 3/8 "/ 35 |
حفره اسمی100 |
دیامتر فلنج |
PCD |
انفجار |
بزرگ کردن |
اندازه سوراخ |
ضخامت |
| جدول D | 8 1/2 "/ 216 | 7 "/ 178 | 4 | 5/8 " | 11/16 "/ 17 | 11/16 "/ 17 |
| جدول E | 8 1/2 "/ 216 | 7 "/ 178 | 8 | 5/8 " | 11/16 "/ 17 | 11/16 "/ 17 |
| جدول F | 9 "/ 229 | 7 1/2 "/ 191 | 8 | 5/8 " | 11/16 "/ 17 | 3/4 "/ 19 |
| جدول H | 9 "/ 229 | 7 1/2 "/ 191 | 8 | 5/8 " | 11/16 "/ 17 | 1 "/ 25 |
| جدول J | 9 "/ 229 | 7 1/2 "/ 191 | 8 | 3/4 " | 7/8 "/ 22 | 1 3/8 "/ 35 |
| جدول K | 9 1/2 "/ 241 | 7 3/4 "/ 197 | 8 | 7/8 " | 1 "/ 25 | 1 3/8 "/ 35 |
سالات متداول
1. ما کی هستیم؟
ما در هبی ، چین مستقر هستیم ، از سال 2001 شروع می کنیم ، به آسیای جنوبی (7.69٪) ، جنوب اروپا (7.69٪) ، اروپای شمالی (7.69٪) ، آمریکای مرکزی (7.69٪) ، اروپای غربی (7.69٪) ، شرقی می فروشیم آسیا (7.69٪) ، خاورمیانه (7.69٪) ، اقیانوسیه (7.69٪) ، آفریقا (7.69٪) ، جنوب شرقی آسیا (7.69٪) ، اروپای شرقی (7.69٪) ، آمریکای جنوبی (7.69٪) ، آمریکای شمالی (7.69) ٪)در کل حدود 101-200 نفر در دفتر ما حضور دارند.
2. چگونه می توان کیفیت را تضمین کرد؟
همیشه قبل از تولید انبوه ، یک نمونه پیش تولید کنید.
همیشه قبل از حمل و نقل آخرین بازرسی را انجام دهید.
3. چه چیزی می توانید از ما بخرید؟
اتصالات فلنج ، آرنج ، لوله
4. چرا باید از ما خرید کنید نه از سایر تامین کنندگان؟
خالی
5. چه خدماتی می توانیم ارائه دهیم؟
شرایط تحویل پذیرفته شده: FOB ، CFR ، CIF ، EXW ، FAS ، CIP ، FCA ، CPT ، DEQ ، DDP ، DDU ، تحویل سریع ، DAF
ارز پرداخت پذیرفته شده: USD ، EUR ، JPY ، HKD ، GBP ، CNY ؛
نوع پرداخت پذیرفته شده: T / T ، L / C ، D / PD / A ، وجه نقد ؛
زبان صحبت شده: انگلیسی ، چینی ، روسی
تماس با شخص: Miss. Mandy Liu
تلفن: 0086 18903173335
فکس: 86-0317-6853077-6723871
