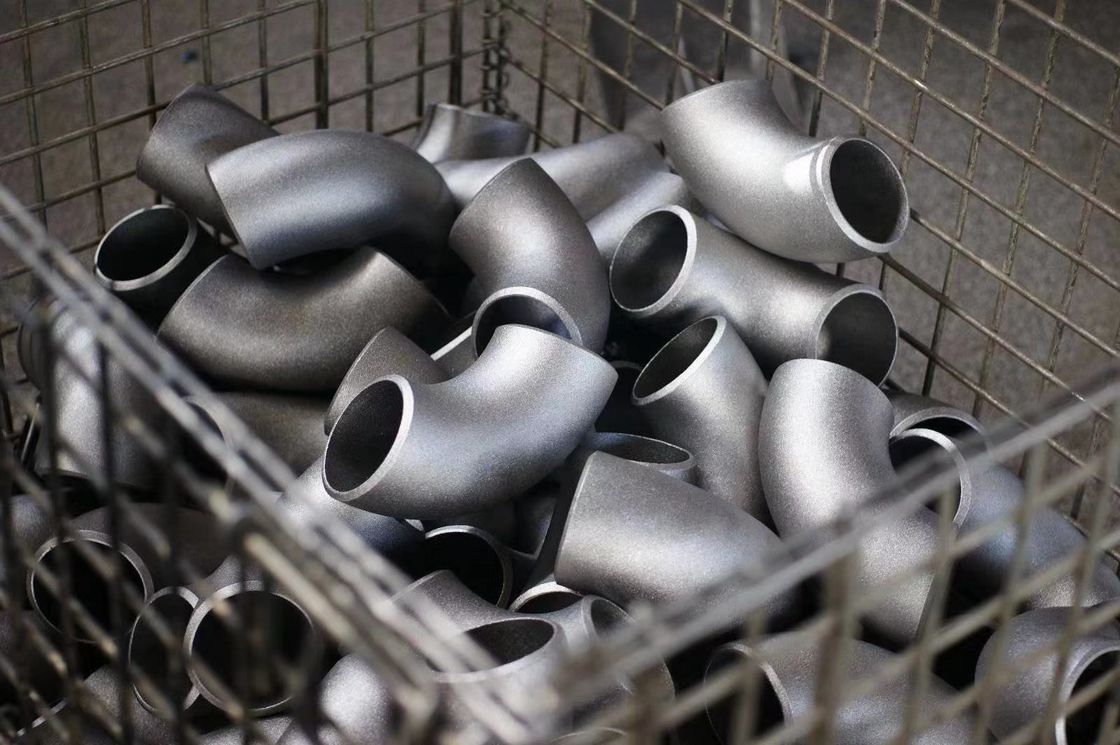

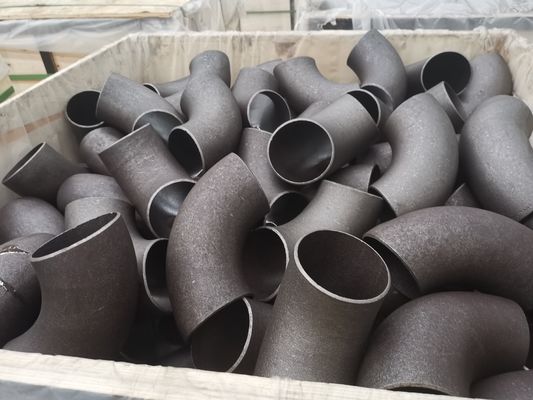

Name: A234 WPB SS400 45 درجه SGP JIS B2311 کاهش دهنده و درپوش آرنج
Brand: XF
SKU: 1/2 "-72"
Price: 1 USD
Availability: InStock
Rating: 5 (199 reviews)

محل منبع:

چین

نام تجاری:

گواهی:

ISO9001 , PED AND AD2000 W0 EN10204 3.1

شماره مدل:

1/2 "-72"

مقدار حداقل تعداد سفارش:

1 عدد

قیمت:

1USD-100USD

جزئیات بسته بندی:

موارد تخته سه لا و پالت

زمان تحویل:

15-30 روز

شرایط پرداخت:

L / C ، D / A ، D / P ، T / T

قابلیت ارائه:

1500TONS یک ماه

استاندارد:

JIS B2311

اندازه:

1/2 "* 72"

مواد:

A234 WPB ، SS400 SS304 / 304L SS316 / 316L

روکش:

روغن ، گالوانیزه سرد و گالوانیزه گرم

بسته بندی:

موارد تخته سه لا و پالت

در حال بارگیری درگاه:

زینگانگ ، بندر تینجین

ضخیم:

SGP

پرداخت:

TT LC DP DA

نوع تولید:

آرنج ، REDUCER TEE CAP

برجسته:

SS400 SGP JIS B2311 Elbow

SGP JIS B2311 آرژانتین 45 درجه

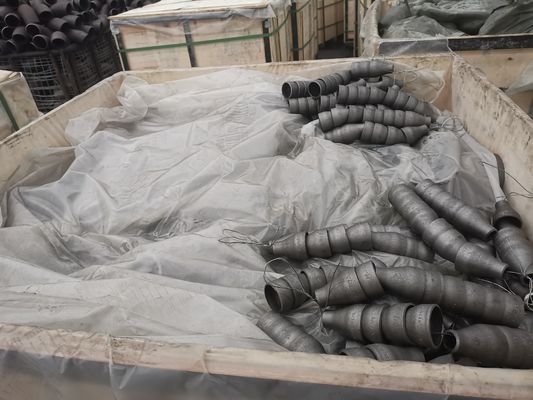

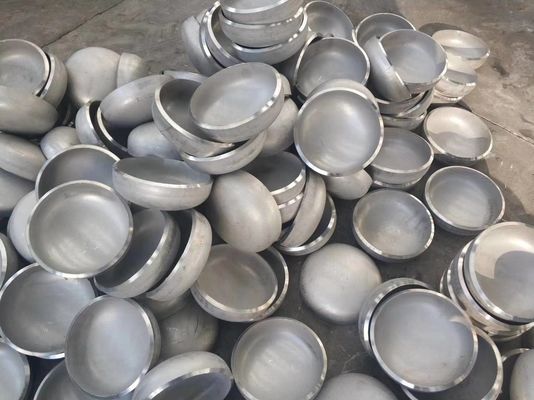

A234 WPB کاهش دهنده و درپوش سه راهی

ابعاد SGP آرنج در JIS B2311 / B2312.

ابعاد آرنج استاندارد JIS B2311 / B2312 SGP.

JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING

JIS-B2311-B2312-SGP-آرنج-خم-نقاشی

ابعاد آرنج 45 درجه و 90 درجه SGP در میلی متر است

اسمی		OD	مرکز برای پایان دادن			90˚ وزن		45 درجه وزن
(NPS)		OD	90 درجه (F)		45 درجه (ساعت)	KG / PC		KG / PC
آ	ب	د	طولانی	شات	طولانی	طولانی	کوتاه	طولانی
15	½	21.7	38.1	-	15.8	0.08	0.05	0.04
20	¾	27.2	38.1	-	15.8	0.1	0.07	0.05
25	1	34	38.1	25.4	15.8	0.15	0.1	0.08
32	1¼	42.7	47.6	31.8	19.7	0.26	0.17	0.13
40	1½	48.6	57.2	38.1	23.7	0.35	0.24	0.18
50	2	60.5	76.2	50.8	31.6	0.64	0.43	0.32
65	2½	76.3	95.3	63.5	39.5	1.12	0.75	0.56
80	3	89.1	114.3	76.2	47.3	1.58	1.05	0.79
90	3½	101.6	133.4	88.9	55.3	2.17	1.45	1.09
100	4	114.3	152.4	101.6	63.1	91/2	94/1	46/1
125	5	8/139	190.5	127	78.9	4.49	2.99	2.25
150	6	165.2	228.6	152.4	94.7	7.09	4.73	3.55
200	8	216.3	304.8	203.2	126.3	14.4	9.61	7.2
250	10	267.4	381	254	157.8	25.4	16.9	12.7
300	12	318.5	457.2	304.8	189.4	38.1	25.4	19.05
350	14	355.6	533.4	355.6	220.9	56.7	37.8	28.35
400	16	406.4	609.6	406.4	252.5	74.3	49.5	37.15
450	18	457.2	685.8	457.2	284.1	94.2	62.8	47.1
500	20	508	762	508	315.6	116	77.7	58
550	22	558.8	838.2	558.8	347.2	141	94.1	70.5
600	24	609.6	914.4	609.6	378.7	168	112	84
650	26	660.4	990.6	660.4	410.3	198	132	99
700	28	711.2	1066.8	711.2	441.9	230	154	115
750	30	762	1143	762	473.4	264	176	132
800	32	812.8	1219.2	812.8	505	301	201	150.5
850	34	863.6	1295.4	863.6	536.6	340	227	170
900	36	914.4	1371.6	914.4	568.1	380	253	190
950	38	965.2	8/1447	965.2	599.7	425	283	212.5
1000	40	1016	1524	1016	631.2	471	314	235.5
1050	42	1066.8	1600.2	1066.8	662.8	518	346	259
1100	44	1117.6	1676.4	1117.6	694.4	570	380	285
1150	46	1168.4	1752.6	1168.4	725.9	623	415	311.5
1200	48	1219.2	8/1828	1219.2	757.5	677	452	338.5

180 درجه آرنج SGP ابعاد در میلی متر

اسمی		OD	C تا C		پایان به پایان		180˚ وزن
(NPS)		OD	180 درجه (P)		180 درجه (K)		KG / PC
آ	ب	د	طولانی	شات	طولانی	شات	طولانی	کوتاه
15	½	21.7	76.2	-	49	-	0.16	0.1
20	¾	27.2	76.2	-	51.7	-	0.2	0.14
25	1	34	76.2	50.8	55.1	42.4	0.3	0.2
32	1¼	42.7	95.2	63.6	69	53.2	0.52	0.34
40	1½	48.6	114.4	76.2	81.5	62.4	0.7	0.48
50	2	60.5	152.4	101.6	106.5	81.1	28/1	0.86
65	2½	76.3	190.6	127	133.5	101.7	2.24	1.5
80	3	89.1	228.6	152.4	158.9	120.8	3.16	2.1
90	3½	101.6	266.8	177.8	184.2	7/139	4.34	2.9
100	4	114.3	304.8	203.2	209.6	158.8	5.82	3.88
125	5	8/139	381	254	260.4	196.9	8.98	98/5
150	6	165.2	457.2	304.8	311.2	235	14.18	46/9
200	8	216.3	609.6	406.4	413	311.4	28.8	22/19
250	10	267.4	762	508	514.7	387.7	50.8	33.8
300	12	318.5	914.4	609.6	616.5	464.1	76.2	50.8
350	14	355.6	1066.8	711.2	711.2	533.4	113.4	75.6
400	16	406.4	1219.2	812.8	812.8	609.6	148.6	99
450	18	457.2	-	-	-	-	188.4	125.6
500	20	508	-	-	-	-	232	155.4
550	22	558.8	-	-	-	-	282	188.2
600	24	609.6	-	-	-	-	336	224
650	26	660.4	-	-	-	-	396	264
700	28	711.2	-	-	-	-	460	308
750	30	762	-	-	-	-	528	352
800	32	812.8	-	-	-	-	602	402
850	34	863.6	-	-	-	-	680	454
900	36	914.4	-	-	-	-	760	506
950	38	965.2	-	-	-	-	850	566
1000	40	1016	-	-	-	-	942	628
1050	42	1066.8	-	-	-	-	1036	692
1100	44	1117.6	-	-	-	-	1140	760
1150	46	1168.4	-	-	-	-	1246	830
1200	48	1219.2	-	-	-	-	1354	904
