جزئیات محصول:
|
| استاندارد: | ASME B16.9 | مواد: | A234 Wpb |
|---|---|---|---|
| اندازه: | 1/2 "-48" | ضخامت: | SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 |
| شعاع: | L / R و S / R | زاویه: | 45D 90D 180D |
| بسته بندی: | موارد تخته سه لا و پالت | روکش: | رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم |
| برجسته: | اتصالات لوله جوش داده شده با پایه B16.9,اتصالات لوله جوش داده شده با تهویه ASME SCH10,آرنج فولاد سیاه ASME SCH80 |
||

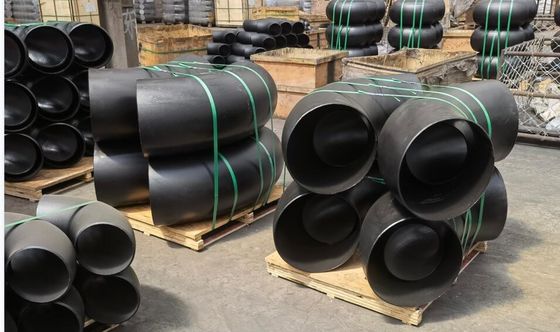

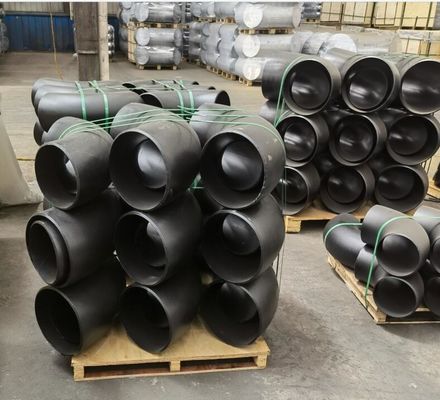

اتصالات لوله جوش داده شده ASME B16.9 BLACK PAINT BLACK
مواد: A234 WPB SS304 / 304L SS316 / 316L
اندازه: 1/2 "-48"
ضخامت: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160
شعاع: L / R و S / R
زاویه: 45D 90D 180D
پوشش: رنگ سیاه ، روغن ، گالوانیزه سرد و گالوانیزه گرم
بسته بندی: موارد تخته سه لا و پالت

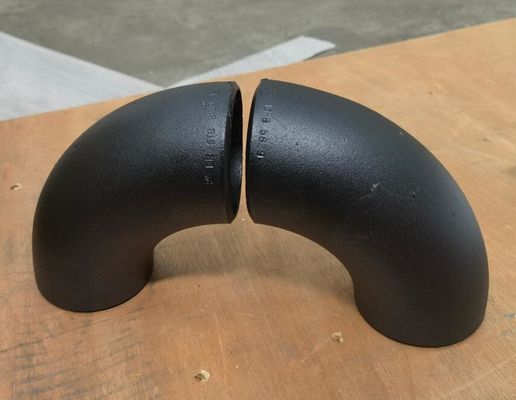

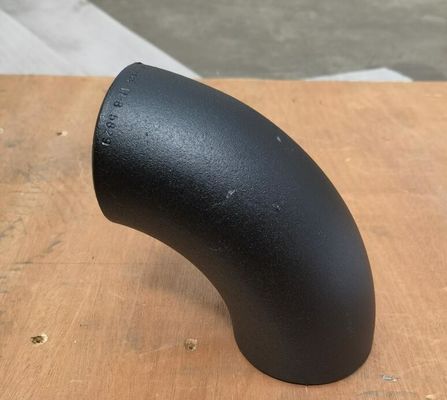

45 درجه / 90 درجه / 180 درجه آرنج ، شعاع بلند / آرنج کوتاه شعاع
• استانداردها:
ASTM A234 WPB ، ASME B16.9 ، MSS SP-43 ، DIN 2617 ، JIS B2313
شعاع 90 آرنج = 1.5d
داخل |
دیوار |
CENTRELINE |
وزن |
|---|---|---|---|
| قطر | ضخامت | شعاع | به ازای هر قطعه |
| میلی متر "A" | "B" میلی متر | "C" میلی متر | کیلو |
| 15 | 1.50 | 30 | 0.03 |
| 20 | 1.50 | 35 | 0.04 |
| 25 | 1.50 | 32.5 | 06/0 |
| 32 | 1.50 | 45 | 0.11 |
| 40 | 1.50 | 60 | 0.20 |
| 50 | 2.00 | 73 | 0.31 |
| 65 | 2.00 | 95 | 0.52 |
| 80 | 2.00 | 123 | 0.77 |
| 100 | 2.00 | 150 | 1.20 |
| 100 | 3.00 | 150 | 79/1 |
| 125 | 2.00 | 188 | 1.88 |
| 150 | 2.00 | 225 | 69/2 |
| 150 | 3.00 | 225 | 4.09 |
| وزن اتصالات | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS اینچ |
آرنج 1.5D |
آرنج 1.5D |
||||||
| دکتر 5S |
دکتر 10S |
دکتر 40S |
دکتر 80S |
دکتر 5S |
دکتر 10S |
دکتر 40S |
دکتر 80S |
|
| 1/2 | 0.05 | 06/0 | 0.08 | 0.10 | 0.03 | 0.04 | 0.05 | 0.07 |
| 3/4 | 06/0 | 0.07 | 09/0 | 0.11 | 0.04 | 0.05 | 06/0 | 0.07 |
| 1 | 09/0 | 0.15 | 0.18 | 0.20 | 06/0 | 0.10 | 0.12 | 0.13 |
| 1 1/4 | 0.13 | 0.20 | 0.25 | 0.35 | 09/0 | 0.13 | 0.17 | 0.12 |
| 1 1/2 | 0.18 | 0.30 | 0.40 | 0.50 | 0.12 | 0.20 | 0.27 | 0.33 |
| 2 | 0.30 | 0.50 | 0.70 | 0.90 | 0.20 | 0.33 | 0.47 | 0.60 |
| 2 1/2 | 0.60 | 0.85 | 1.35 | 1.80 | 0.40 | 0.60 | 0.90 | 1.20 |
| 3 | 0.90 | 1.30 | 2.00 | 90/2 | 0.60 | 0.90 | 1.35 | 1.90 |
| 4 | 1.40 | 2.00 | 4.00 | 90/5 | 0.90 | 1.35 | 2.65 | 90/3 |
| 5 | 90/2 | 3.60 | 6.50 | 9.70 | 95/1 | 2.40 | 4.35 | 6.50 |
| 6 | 4.00 | 5.00 | 10.5 | 16.0 | 2.70 | 3.35 | 7.00 | 10.5 |
| 8 | 7.40 | 10.0 | 21.5 | 33.5 | 4.90 | 6.70 | 14.5 | 22.5 |
| 10 | 13.6 | 16.8 | 38.5 | 52.5 | 9.10 | 11.2 | 25.6 | 35.0 |
| 12 | 23.4 | 27.0 | 59.0 | 79.0 | 15.6 | 18.0 | 39.5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23.5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | 27.5 | 31.5 | 63.5 | 84.0 |
| 18 | 51.8 | 59.0 | 120 | 158 | 34.5 | 39.5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | 146 | 194 | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82.0 | 94.0 | 140 | 188 |
| اتصالات جوشکاری باسن استیل | |
|---|---|
| انواع اتصالات | 90º LRs، 90º SRs، 45º آرنج، گیرنده های متحدالمرکز ، گیرنده های غیر عادی ، لوازم جانبی Tees ، Tees Reducing و Stub Ends |
| اندازه ها | 1/2 "- 12" |
| برنامه | Sch 10S - 80S |
* درجه فشار بالاتر و اندازه بزرگتر از لیست ذکر شده در صورت درخواست ، موجود است.
