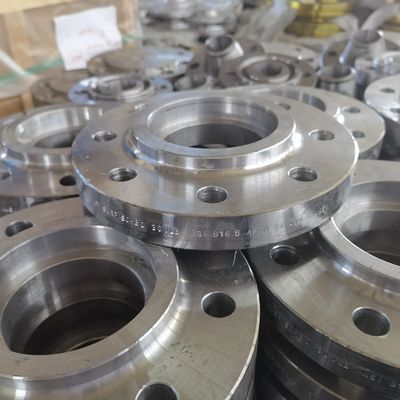

جعلی فولاد فلنج ANSI B16.5 ANSI B16.47 لغزش بر روی گردن جوش اتصال سوکت اتصال

بر روی لوله لغزیده می شوند و سپس از داخل و خارج جوش داده می شوند تا مقاومت کافی را داشته و از نشت جلوگیری کنند.این فلنج به دلیل هزینه کمتر و همچنین اینکه در هنگام برش لوله از طول به دقت کمتری نیاز دارد ، توسط بسیاری از کاربران به جای گردن های جوش استفاده می شود.از Slip-On ها به دلیل ضمیمه کم بودن توپی و جوش به طور معمول در برنامه های با تنش بالا استفاده نمی شود.

فلنج های گردن جوشکاری که به عنوان فلنج توپی بالا یا فلنج مخروطی مخروطی نیز شناخته می شوند ، برای اتصال به سیستم لوله کشی با جوشکاری قنداق طراحی شده اند.فلنج های Weld Neck هنگامی ترجیح داده می شوند که لوله کشی تحت تنش های زیاد ، فشارهای زیاد یا دمای زیر صفر / بالا باشد.گردن یا توپی به لوله ای که به آن جوش داده شده است به انتقال تنش محیطی در فلنج کمک می کند.انتقال تدریجی ضخامت از پایه توپی به ضخامت دیواره در جوش لب به لب ، تقویت مهم فلنج را فراهم می کند.تلاطم و فرسایش به دلیل مطابقت اندازه سوراخ لوله و فلنج کاهش می یابد.این فلنج ها حوصله دارند با شناسه لوله جفت شدن مطابقت داشته باشند بنابراین محدودیتی در جریان وجود ندارد.

مشابه فلنج لغزنده در طراحی ، اما دارای سوراخ است که برای پذیرش لوله خسته کننده نیست.قطر سوراخ باقیمانده همان قطر داخلی لوله است.یک جوش فیله در اطراف توپی فلنج فلنج را به لوله متصل می کند.یک جوش فاصله ای اختیاری ممکن است در کاربردهای تنش زیاد اعمال شود.بیشترین کاربرد آن در سیستم های فشار بالا مانند خطوط هیدرولیکی و بخار است.

برای شرایط خاص با مزیت اصلی آنها این است که می توانند بدون جوشکاری به لوله متصل شوند.گاهی اوقات از جوش مهر و موم بهمراه اتصال رزوه ای نیز استفاده می شود.از فلنجهای رزوه ای اگرچه در بیشتر اندازه ها و درجه فشار موجود است ، اما تقریباً به طور انحصاری در اندازه های لوله های كوچكتر استفاده می شود.فلنج های رزوه ای برای لوله کشی با ضخامت دیواره نازک مناسب نیستند زیرا برش نخ روی لوله امکان پذیر نیست.

تقریباً یکسان با فلنج لغزنده است ، اما دارای شعاع در تقاطع سوراخ و صورت فلنج برای قرار دادن یک انتهای خرد برگ است.این فلنج ها روی لوله بلغزانند و در غیر این صورت جوش داده نمی شوند و روی آن بسته نمی شوند.فشار پیچ و مهره با فشار فلنج به پشت دامان لوله (انتهای خرد) به واشر منتقل می شود.صورت روی انتهای خرد ، صورت واشر فلنج را تشکیل می دهد.فلنج های Lap-Joint فاقد صورت برجسته هستند و به یک اتصال واحد هم به فلنج اتصال لپ و هم به انتهای لوله نیاز دارد.آنها بهتر است در مواردی استفاده شوند که برای بازرسی یا تعویض قطعات سیستم های لوله کشی باید سریع و آسان از بین بروند.

فلنج های کور سوراخ ندارند و برای خاموش کردن سیستم لوله کشی یا دهانه رگ استفاده می شوند.طراحی آن دسترسی آسان به کشتی یا سیستم لوله کشی را برای اهداف بازرسی امکان پذیر می کند.به انتخاب سازنده می توان آن را با توپی یا بدون آن تهیه کرد.از نظر فشار داخلی و بارگذاری پیچ و مهره ، فلنج های کور ، به ویژه در اندازه های بزرگتر ، بیشترین فشار را در انواع فلنج دارند.
