جزئیات محصول:
|
| اندازه: | 1/2 ″ (15 NB) تا 48 ″ (1200NB) DN10 ~ DN5000 | استانداردها: | ANSI / ASME B16.5 ، B16.47 سری A & B ، B16.48 ، BS4504 ، BS 10 ، EN-1092 ، DIN ، ANSI فلنج ، ASM |
|---|---|---|---|
| فشار: | کلاس 150 LBS ، 300 LBS ، 600 LBS ، 900 LBS ، 1500 LBS ، 2500 LBS | روکش: | رنگ سیاه روغنی ، رنگ ضد زنگ ، اندود روی ، زرد شفاف ، گالوانیزه سرد و گرم |
| نوع صورت / فلنج را وصل کنید: | صورت برجسته (RF) ، حلقه نوع حلقه (RTJ) ، صورت صاف (FF) ، زن و مرد بزرگ (LMF) ، صورت مفصل لپ (LJF) ، | فولاد کربن: | ASTM A105 ASME SA105 |
| فولاد ضد زنگ: | ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L | بسته بندی: | بدون تخته سه لا / پالت یا کیف Fumigate یا Fumigate |
| برجسته: | DN10 DN5000 B16.47 فلنج ورق کور,DN5000 awwa کلاس b فلنج,DN5000 فلنج AWWA C207 کلاس B |
||
مخفف AWWA مخفف American Water Works Association یک کمیته فنی و غیرانتفاعی است که الزامات اصلی سیستم های آبرسانی را شناسایی و متحد می کند.کاربران برجسته ازابعاد فلنج AWWA C207شامل آبفای ، فاضلاب ، دوغاب و همچنین لوله کشی کارخانه.از آنجایی که این فلنج ها در سیستم های لوله کشی فشار کم استفاده می شوند ،فلنج های awwa c207 کلاس f استانداردی است که ثابت می شود در مقایسه با فلنج های جعلی ANSI یا ASME یک راه حل موثر برای صرفه جویی در هزینه است.اینهاابعاد فلنج awwa c207 برای استفاده در صنایع مانند روغن ، بخار یا کاربردهای شیمیایی طراحی شده اند.

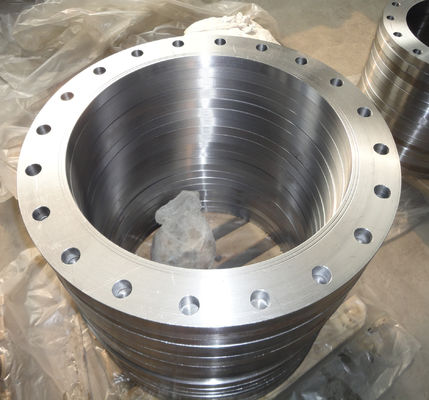

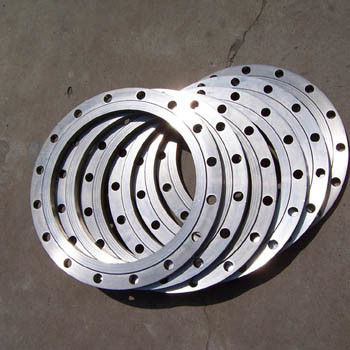

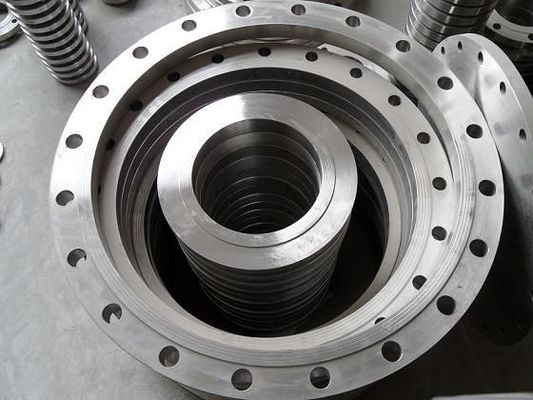

فلنج AWWA C207
ابعاد فلنج AWWA C207
استانداردهای فلنج AWWA C207
استانداردهای AWWA ارائه می دهد فلنج لوله فولادی awwa c207خواصی که فقط برای آب آشامیدنی مورد استفاده قرار می گیرد.به عنوان مثال ، رتبه بندی فلنج AWWA فقط در دمای جو قابل اجرا است.استانداردهای AWWA کلاسهای فلنجی را که حروف B ، D ، E ، F هستند ، پوشش می دهد. از بین همه این کلاسها ، اتصال متداول کلاس D است. بر خلاف ANSI ، اندازه لوله های اسمی برایفلنج کور awwa c207 کلاس d بین 3 اینچ تا حدود 144 اینچ متغیر است.برخلاف استاندارد ANSI که شامل انواع فلنج ها می شود ، استاندارد AWWA فقط انواع زیر فلنج را شامل می شود - فلنج حلقه ، فلنج نوع توپی ، فلنج کور و فلنج های آهنی رزوه دار.
| نمودار اندازه فلنج AWWA C207 | 1/2 15 (15 NB) تا 48 ″ (1200NB) DN10 ~ DN5000 |
|---|---|
| استانداردهای فلنج AWWA C207 | ANSI/ASME B16.5 ، B16.47 سری A & B ، B16.48 ، BS4504 ، BS 10 ، EN-1092 ، DIN ، ANSI فلنج ، فلنج ASME ، فلنج BS ، فلنج DIN ، فلنج EN ، فلنج GOST ، ASME/ ANSI B16.5/16.36/16.47A/16.47B ، MSS S44 ، ISO70051 ، JISB2220 ، BS1560-3.1 ، API7S-15 ، API7S-43 ، API605 ، EN1092 |
| UNI | 6 بار 10 بار 16 بار 25 بار 40 بار |
| EN | 6 بار 10 بار 16 بار 25 بار 40 بار |
| AWWA C207 فلنج فشار فشار ANSI | کلاس 150 LBS ، 300 LBS ، 600 LBS ، 900 LBS ، 1500 LBS ، 2500 LBS |
| محاسبه فشار فلنج AWWA C207 در DIN | 6 بار 10 بار 16 بار 25 بار 40 بار / PN6 PN10 PN16 PN25 PN40 ، PN64 |
| JIS | 5K ، 10 K ، 16 K 20 K ، 30 K ، 40 K ، 63 K |
| گواهینامه های تست | EN 10204/3.1B گواهی مواد اولیه گزارش تست رادیوگرافی 100٪ گزارش بازرسی شخص ثالث و غیره |
| پوشش دادن | رنگ سیاه روغن ، رنگ ضد زنگ ، روکش ، زرد شفاف ، سرد و گرم گالوانیزه |
| رایج ترین انواع فلنج AWWA C207 | جعلی / نخ / پیچ / صفحه |
| تکنیک تولید |
|
| نوع اتصال/ نوع چهره فلنج | صورت بلند شده (RF) ، نوع حلقه مفصل (RTJ) ، صورت صاف (FF) ، مرد بزرگ زن (LMF) ، صورت مفصلی (LJF) ، مرد زن کوچک (SMF) ، زبان کوچک ، زبان بزرگ و شیار ، ، شیار ، |
| طراحی خاص | طبق نقاشی شما
AS ، ANSI ، BS ، DIN و JIS |
| اصل و نسب | هندی / اروپای غربی / ژاپن / ایالات متحده آمریکا / کره ای |
| تولید کننده | ANSI DIN ، GOST ، JIS ، UNI ، BS ، AS2129 ، AWWA ، EN ، SABS ، NFE و غیره فلنج AWWA C207: -BS Flange ، EN Flange ، API 6A Flange ، ANSI Flange ، ASME Flange ، DIN Flange ، EN1092-1 Flange ، UNI Flange ، JIS/ KS Flange ، BS4504 Flange ، GB Flange ، فلنج AWWA C207 ، فلنج GOST ، فلنج PSI
|
| تست | طیف سنج خواندن مستقیم ، دستگاه تست هیدرواستاتیک ، آشکارساز اشعه ایکس ، آشکارساز عیب تراسونیک UI ، آشکارساز ذرات مغناطیسی |
| تجهیزات | دستگاه پرس ، دستگاه خم ، دستگاه هل ، دستگاه کج برقی ، دستگاه انفجار ماسه و غیره |
| اندازه نام | ضخامت | حفاری | وزن | ||||||
| OD | لغزش | کور | منفذ | حلقه پیچ | سوراخ دیا | خیر | لغزش | کور | |
| آ | تی | تی | ب | ج | |||||
| 4 | ساعت 10.00 | 1.130 | 1.130 | 4.57 | 7.88 | 0.875 | 8 | 18 | 25 |
| 5 | ساعت 11.00 | 1.210 | 1.210 | 5.66 | 9.25 | 0.875 | 8 | 22 | 33 |
| 6 | 12.50 | 1.310 | 1.310 | 6.73 | 10.62 | 0.875 | 12 | 30 | 46 |
| 8 | ساعت 15.00 | 1.310 | 1.310 | 8.73 | ساعت 13.00 | 1.000 | 12 | 40 | 66 |
| 10 | 17.50 | 1.500 | 1.500 | 10.88 | 15.25 | 1.125 | 16 | 56 | 102 |
| 12 | 20.50 | 1.630 | 1.630 | 12.88 | 17.75 | 1.250 | 16 | 83 | 152 |
| 14 | ساعت 23.00 | 1.940 | 1.940 | 14.19 | 20.25 | 1.250 | 20 | 128 | 228 |
| 16 | 25.50 | 2.140 | 2.140 | 16.19 | 22.50 | 1.375 | 20 | 167 | 310 |
| 18 | ساعت 28.00 | 2.250 | 2.250 | 18.19 | 24.75 | 1.375 | 24 | 204 | 392 |
| 20 | 30.50 | 2.330 | 2.330 | 20.19 | ساعت 27.00 | 1.375 | 24 | 247 | 482 |
| 22 | ساعت 33.00 | 2.500 | 2.500 | 22.19 | 29.25 | 1.375 | 24 | 307 | 606 |
| 24 | 36.00 | 2.690 | 2.690 | 24.19 | ساعت 32.00 | 1.625 | 24 | 388 | 776 |
| 26 | 38.25 | 3.000 | 3.000 | 26.19 | 34.50 | 1.875 | 28 | 451 | 977 |
| 28 | 40.75 | 3.130 | 3.130 | 28.19 | 37.00 | 1.875 | 28 | 532 | 1156 |
| 30 | ساعت 43.00 | 3.150 | 3.166 | 30.19 | 39.25 | 1.875 | 28 | 586 | 1303 |
| 32 | 45.25 | 3.250 | 3.332 | 32.19 | 41.50 | 1.875 | 28 | 657 | 1518 |
| 34 | 47.50 | 3.380 | 3.475 | 34.19 | 43.50 | 1.875 | 28 | 741 | 1745 |
| 36 | 50.00 | 3.460 | 3.671 | 36.19 | 46.00 | 2.125 | 32 | 802 | 2042 |
| 38 | 52.25 | 3.500 | 3.815 | 38.19 | 48.00 | 2.125 | 32 | 874 | 2317 |
| 40 | 54.25 | 3.630 | 3.982 | 40.19 | 50.25 | 2.125 | 36 | 937 | 2608 |
| 42 | 57.00 | 3.810 | 4.171 | 42.19 | 52.75 | 2.125 | 36 | 1103 | 3015 |
| 44 | 59.25 | 4.000 | 4.338 | 44.19 | 55.00 | 2.125 | 36 | 1237 | 3388 |
| 46 | 61.50 | 4.130 | 4.505 | 46.19 | 57.25 | 2.125 | 40 | 1344 | 3791 |
| 48 | ساعت 65.00 | 4.500 | 4.781 | 48.19 | 60.75 | 2.125 | 40 | 1718 | 4494 |
