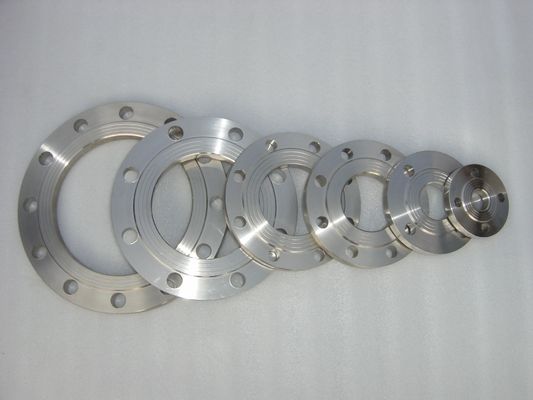

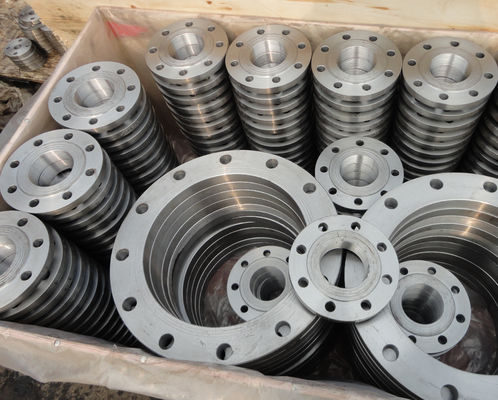

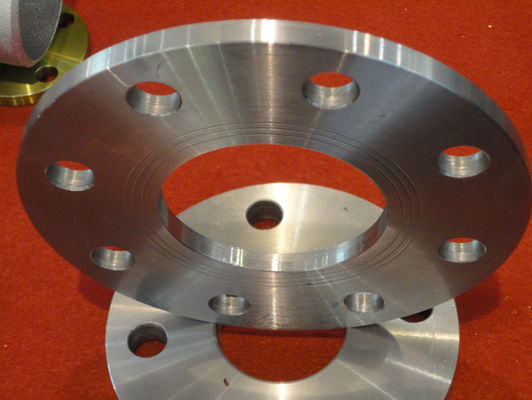

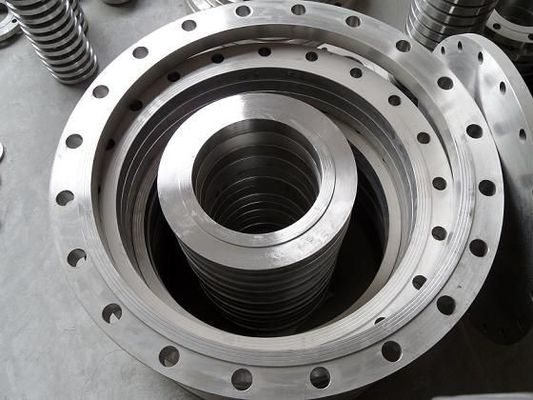

فلنج صفحه BS10 Flanse ASME B16.47 ANSI B16.5 BS10

تصویر بزرگ : فلنج صفحه BS10 Flanse ASME B16.47 ANSI B16.5 BS10

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XF
گواهی:	ISO,PED,,ADW2000
شماره مدل:	1/2 "-48"

پرداخت:

مقدار حداقل تعداد سفارش:	1TON
قیمت:	NEGOCIATION
جزئیات بسته بندی:	موارد چوبی ، پالت ، یا همانطور که کوسومرها درخواست می کنند ، بازی کنید
زمان تحویل:	30 روز
شرایط پرداخت:	L / C ، D / P ، T / T
قابلیت ارائه:	10000TON در ماه

مخاطب

فلنج صفحه BS10 Flanse ASME B16.47 ANSI B16.5 BS10

شرح

تایپ کنید:	فلنج BS 10	اندازه:	½ ”(15 NB) تا 48 ″ (1200NB)
لیسانس:	BS4504 ، BS4504 ، BS1560 ، BS10	پوشش / درمان سطح:	رنگ ضد زنگ ، رنگ سیاه روغنی ، زرد شفاف ، روکش روی ، گالوانیزه سرد و گرم
نوع صورت فلنج:	Flat Face (FF) ، Raise Face (RF) ، Ring Joint (RJT)	مواد:	کربن فولاد P250gh ، ASTM A 182 ، A 240 F 304 ، 304L ، 304H ، 316 ، 316L ، 316Ti ، 310 ، 310S ، 321 ،
کاربرد / برنامه ها:	میدان نفتی ، دریایی ، سیستم آب ، کشتی سازی ، گاز طبیعی ، برق ، پروژه های لوله و غیره
برجسته:	فلنج BS10 Flat Faced , فلنج ASME B16.47 bs10 table e , فلنج صفحه B16.5 BS10

فلنج Flat Faced BS 10 ، فلنج ASME B16.47 / ANSI B16.5 BS 10 ، فلنج صفحه BS 10

BS 4504 یک استاندارد بریتانیایی برای فلنجهایی است که بهمراه لوله ، شیرآلات و اتصالات استفاده می شود.فلنجهای تولید شده طبق استاندارد BS 4504 PN تعیین شده است.طبق استاندارد ، می توان از آلیاژهای مختلفی مانند فولاد ، چدن و آلیاژ مس برای تولید استفاده کردفلنج BS 4504.PN برایفلنج جعلی bs 4504، که مخفف اختصار Pressure Nominale بین PN 2.5 تا PN 40 است. در حالی که فلنج ها با اندازه های مختلف تا DN4000 تولید می شوند.جدای ازابعاد فلنج bs 4504 pn10، BS 4504 پارامترهای دیگری مانند اندازه پیچ ، تحمل ، روکش ، نخ ، مارک و مواد برای پیچ و مهره را نیز مشخص می کند.علاوه بر این ، این استاندارد همچنین مواد فلنجی را که دارای درجه حرارت فشار / دما هستند ، در نظر می گیرد

فلنج BS 4504

ابعاد فلنج BS 4504

استانداردهای فلنج BS 4504

تولید کننده فلنج استیل ضد زنگ BS 4504 ، تامین کننده فلنج فولاد کربن BS 4504

مشابه استاندارد DIN و JIS ، درجه طبقه فشار برای فلنج bs 4504 pn16از کلاس 150 تا کلاس 2500 متغیر است. در مواردی که به مقاومت به خوردگی افزوده می شوند ، خریداران می توانند برای پردازش سطح این فلنج ها سفارش دهند.برخی از اتمامات محبوب تر شامل گالوانیزه گرم ، پوشش ضد زنگ و پوشش روی است.به طور کلی درمان سطحفلنج BS 4504 PN16 به یک فرآیند گالوانیزه شیب گرم نتیجه بهتری از نظر طول عمر ، عملکرد و همچنین ویژگی های مقاومت در برابر خوردگی می دهد

جدول محتویات

نمودار مشخصات فلنجهای BS 4504

نمودار اندازه فلنج BS 4504	1/2 ″ (15 NB) تا 48 ″ (1200NB) DN10 ~ DN5000
استانداردهای فلنج BS 4504	ANSI / ASME B16.5 ، B16.47 سری A & B ، B16.48 ، BS4504 ، BS 10 ، EN-1092 ، DIN ، ANSI فلنج ، ASME فلنج ، BS فلنج ، DIN فلنج ، EN فلنج ، GOST فلنج ، ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B ، MSS S44 ، ISO70051 ، JISB2220 ، BS1560-3.1 ، API7S-15 ، API7S-43 ، API605 ، EN1092
UNI	6 بار 10 بار 16 بار 25 بار 40 بار
EN	6 بار 10 بار 16 بار 25 بار 40 بار
BS 4504 فلنج امتیاز فشار ANSI	کلاس 150 LBS ، 300 LBS ، 600 LBS ، 900 LBS ، 1500 LBS ، 2500 LBS
محاسبه فشار فلنج BS 4504 در DIN	6bar 10 bar 16 bar 25 bar 40 bar / PN6 PN10 PN16 PN25 PN40 ، PN64
JIS	5K ، 10 K ، 16 K 20 K ، 30 K ، 40 K ، 63 K
گواهینامه های آزمون	EN 10204 / 3.1B گواهی مواد اولیه گزارش تست رادیوگرافی 100٪ گزارش بازرسی شخص ثالث و غیره
پوشش	رنگ سیاه روغنی ، رنگ ضد زنگ ، اندود روی ، زرد شفاف ، گالوانیزه سرد و گرم
رایج ترین انواع فلنج های BS 4504	جعلی / نخ / پیچ / صفحه
تکنیک تولید	جعلی ، عملیات حرارتی و ماشینکاری شده
نوع صورت / فلنج را وصل کنید	صورت برجسته (RF) ، حلقه نوع حلقه (RTJ) ، صورت صاف (FF) ، زن و مرد بزرگ (LMF) ، صورت مفصل لپ (LJF) ، زن و مرد کوچک (SMF) ، زبان کوچک ، زبان بزرگ و شیار ، ، شیار
طراحی خاص	مطابق نقاشی شما AS ، ANSI ، BS ، DIN و JIS 15 NB (1/2 ″) تا 200 NB (8) تنظیمات برابر و کاهش دهنده
اصل و نسب	هند / اروپای غربی / ژاپن / ایالات متحده آمریکا / کره ای
تولید کننده	ANSI DIN ، GOST ، JIS ، UNI ، BS ، AS2129 ، AWWA ، EN ، SABS ، NFE و غیره فلنج BS 4504: -BS Flange، EN Flange، API 6A Flange، ANSI Flange، ASME Flange، DIN Flange، EN1092-1 Flange، UNI Flange، JIS / KS Flange، BS4504 Flange، GB Flange، فلنج AWWA C207 ، فلنج GOST ، فلنج PSI BS: BS4504 ، BS3293 ، BS1560 ، BS10 AS 2129: جدول D؛جدول E؛جدول H ANSI B16.5 ، ANSI B16.47 سری A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، نقشه های سفارشی ANSI: ANSI B16.5 ، ANSI B16.47 (API605) ، MSS SP44 ، ANSI B16.36 ، ANSI B16.48 ANSI B16.5 ، ANSI B16.47 ، MSS SP44 ، ANSI B16.36 ، ANSI B16.48 استاندارد آمریکا (ANSI) آلمانی (DIN) استاندارد انگلیس (BS) DIN: DIN 2527 ، DIN 2566 ، DIN 2573 ، DIN 2576 ، DIN 2641 ، DIN 2642 ، DIN 2655 ، DIN 2656 ، DIN 2627 ، DIN 2628 ، DIN 2629 ، DIN 2631 ، DIN 2632 ، DIN 2633 ، DIN 2634 ، DIN 2635 ، فلنج DIN 2636 ، DIN 2637 ، DIN 2638 BS 4504 استاندارد دیگر: AWWA C207؛EN1092-1، GOST12820، JIS B2220؛KS B1503 ، SABS1123 ؛NFE29203؛UNI2276
تست	طیف سنجی مستقیم خواندنی ، دستگاه تست هیدرواستاتیک ، ردیاب اشعه X ، آشکارساز نقص تراسونیکی UI ، ردیاب ذرات مغناطیسی
تجهیزات	دستگاه پرس ، دستگاه خم ، دستگاه هل دادن ، دستگاه برش برقی ، دستگاه شن و ماسه و غیره

مواد موجود در فلنجهای BS 4504

فولاد کربن	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 عملکرد بالا CS ASTM A694
فولاد ضد زنگ	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
فولاد	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
اینکونل	اینکونل 600 اینکونل 601 اینکونل 625 اینکونل 718 اینکونل x750
مس	T1 ، T2 ، C10100 ، C10200 ، C10300 ، C10400 ، C10500 ، C10700 ، C10800 ، C10910 ، C10920 ، TP1 ، TP2 ، C10930 ، C11000 ، C11300 ، C11400 ، C11500 ، C11600 ، C12000 ، C12200 ، C123 ، C123 ، C123 ، C123 ، C123 ، C123 C14200 ، C14420 ، C14500 ، C14510 ، C14520 ، C14530 ، C17200 ، C19200 ، C21000 ، C23000 ، C26000 ، C27000 ، C27400 ، C28000 ، C33000 ، C33200 ، C37000 ، C44300 ، C44400 ، C44500 ، C60800 ، C63020 ، C68700 ، C70400 ، C70600 ، C70620 ، C71000 ، C71500 ، C74020 ، و غیره
نیکل مس	نیکل مس 90/10 (C70600) ، کاپرو نیکل 70/30 (C71500) ، UNS C71640
برنجی	3602/2604 / H59 / H62 / و غیره
هاستلوی	Hastelloy C276 (UNS N10276) ، C22 (UNS N06022) ، C4 ، C2000 ، B2 ، B3 ، X
مونل	Monel 400 (شماره UNS N04400) ، Monel 500 (شماره UNS N05500)
آلیاژ 20	Carpenter® 20 Alloy، Alloy 20Cb-3
آلومینیوم	5052/6061/6063/2017/7075 / و غیره
نیکل	نیکل 200 ، نیکل 201
دوبلکس	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
سوپر دوبلکس	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
ناخوشایند	Incoloy 800 ، Incoloy 800H ، Incoloy 800HT (UNS N08800) ، Incoloy 825 (UNS N08825)
254 اسمو	SMO 254 / 6Mo ، UNS S31254 ، DIN 1.4547
نیمونیک	Nimonic 75، Nimonic 80A، Nimonic 90
مواد دیگر	برنز قلع ، برنز آلومونوم ، برنز سرب
تیتانیوم	ASTM B381 تیتانیوم Gr.1 ASTM B381 تیتانیوم Gr.2 ASTM B381 تیتانیوم Gr.4 ASTM B381 تیتانیوم Gr.5 ASTM B381 تیتانیوم Gr.7

طیف گسترده ای از فلنجهای BS 4504 ، سازنده BS 4504 PN16 Expander

ابعاد فلنج های BS 4504

DN	د	C1	C2	H1	H2	H3	R	آ	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17،2	28	30	18	40	2
15	95	14	14	20	35	6	3	21،3	32	35	22	45	2
20	105	14	14	24	38	6	4	26،9	39	45	27،5	58	2
25	115	16	16	24	38	6	4	33،7	46	52	34،5	68	2
32	140	18	16	26	40	6	5	42،4	56	60	43،5	78	2
40	150	18	16	26	42	7	5	48،3	64	70	49،5	88	3
50	165	20	18	28	45	8	5	60،3	74	84	61،5	102	3
65	185	20	18	32	45	10	6	76،1	92	104	77،5	122	3
80	200	20	20	34	50	10	6	88،9	110	118	90،5	138	3
100	220	22	20	40	52	12	6	114،3	130	140	116	162	3
125	250	22	22	44	55	12	6	139،7	158	168	141،5	188	3
150	285	24	22	44	55	12	8	168،3	184	195	170،5	212	3
200	340	26	24	44	62	16	8	219،1	234	246	221،5	268	3
250	405	29	26	46	70	16	10	273	288	298	276،5	320	3
300	460	32	28	46	78	16	10	323،9	342	350	327،5	378	4
350	520	35	30	57	82	16	10	355،6	390	400	359	438	4
400	580	38	32	63	85	16	10	406،4	444	456	411،0	490	4
450	640	42	34	68	87	16	12	457،0	490	502	462،0	550	4
500	715	46	34	73	90	16	12	508،0	546	559	513،5	610	4
600	840	52	36	83	95	18	12	610،0	650	658	616،5	725	5
700	910	60	36	83	100	18	12	711،0	750	760	-	795	5
800	1025	68	38	90	105	20	12	813،0	848	864	-	900	5
900	1125	76	40	94	110	20	12	914،0	948	968	-	1000	5
1000	1255	84	42	100	120	22	12	1016،0	1056	1072	-	1115	5
1200	1485	98	48	-	130	30	12	1220،0	1260	-	-	1330	5
1400	1685	-	52	-	145	30	12	1420،0	1465	-	-	1530	5
1600	1930	-	58	-	160	35	12	1620،0	1668	-	-	1750	5
DN	د	C1	C2	H1	H2	H3	R	آ	N1	N2	B1	d1	f1
