جزئیات محصول:
|
| استاندارد: | Plate Flanges(GOST12820-80),Blind Flanges(GOST12836-67); فلنج صفحه (GOST12820-80) ، فلنج ک | فشار: | PN6Mpa ، PN10Mpa ، PN16Mpa ، PN25Mpa ، PN40Mpa ، PN64Mpa ، PN100Mpa ، PN160 Mpa |
|---|---|---|---|
| نوع اتصال: | صورت حلقه ای ، صورت مفصل لپ ، صورت برجسته ، صورت صاف ، بزرگ زن و مرد ، زن و مرد کوچک ، بزرگ ، زبان و | نوع صورت فلنج: | Flat Face (FF) ، Raise Face (RF) ، Ring Joint (RJT) |
| پوشش / درمان سطح: | رنگ ضد زنگ ، رنگ سیاه روغنی ، زرد شفاف ، روکش روی ، گالوانیزه سرد و گرم | مواد: | 20CT ، ASTM A 182 ، A 240 F 304 ، 304L ، 304H ، 316 ، 316L ، 316Ti ، 310 ، 310S ، 321 ، 321H ، 317 ، |
| بسته بندی: | بدون تخته سه لا / پالت یا کیف Fumigate یا Fumigate | کاربرد / برنامه ها: | میدان نفتی ، دریایی ، سیستم آب ، کشتی سازی ، گاز طبیعی ، برق ، پروژه های لوله و غیره |
| برجسته: | 12820 GOST فلنج ASTM A182,PED 33259 GOST فلنج,astm a182 فلنج A240 310 321 |
||

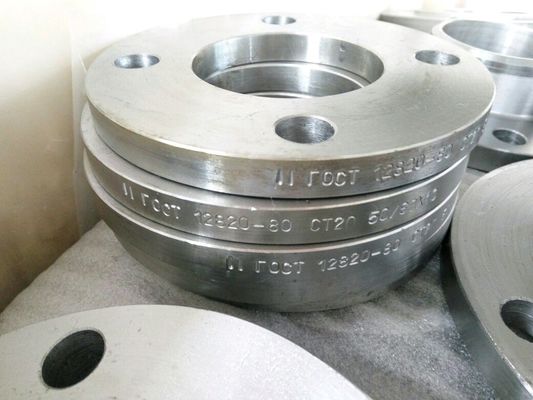

GOST STANDARD FLANGE (GOST 12820 / GOST 12821 / GOST 33259) - تولیدکنندگان و سهامداران
فلنج های استاندارد GOST از استانداردی به نام GOST پیروی می کنند.این یک استاندارد روسی است که با استانداردهای استاندارد اروپا ، آسیا و بسیاری دیگر از استانداردهای ملی سازگار است.صنایع Dinesh تولید کننده فلنج های مختلف در درجه بندی مواد مختلف است که دارای استاندارد GOST هستند.ابعاد فلنج استاندارد Gost با مشخصات و سایر استانداردها متفاوت است.فلنج هایی با قطر مقیاس کوچک تا متوسط وجود دارد که در کاربردهای مختلف کار می کنند.فلنج Gost 12821 فلنج از جنس استنلس استیل است که می تواند بین DIN15 تا DIN1600 باشد.انواع مختلفی از فلنج نیز وجود دارد.فلنج GOST 12821 80 در میادین نفتی ، صنایع نفت دریایی ، صنایع گاز طبیعی و سیستم های آبی استفاده می شود.

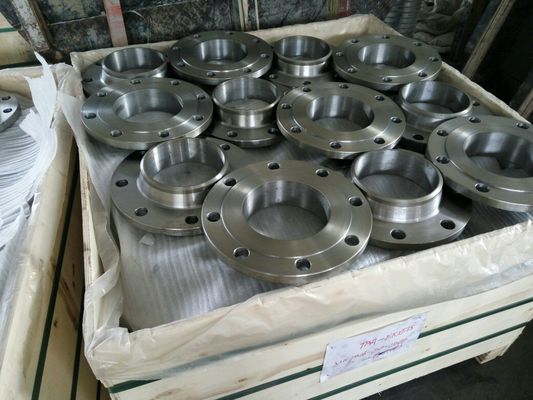

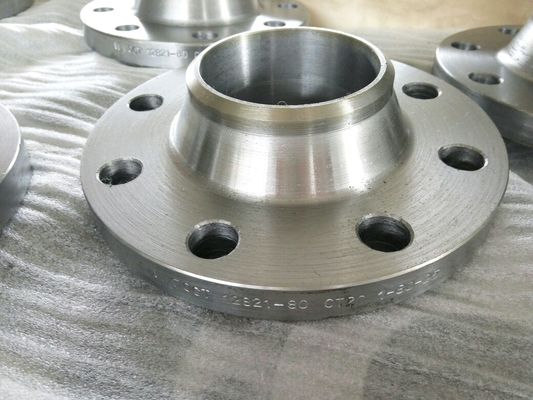

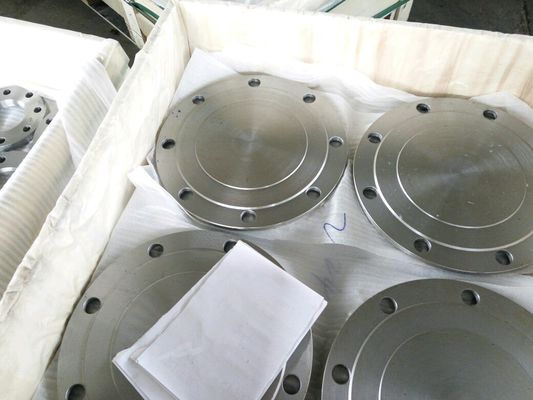

نیروگاه های برق و صنایع کشتی سازی نیز از این استاندارد فلنج استفاده می کنند.انواع مختلفی مانند گردن جوش ، لغزش ، جوش لب به لب و فلنج کور وجود دارد.فلنج کور شبح برای خاتمه دادن یک خط لوله به طور موقت یا دائمی استفاده می شود.فلنج گردن جوش شبح برای داشتن سطح جوش و مقاومت بیش از حد اتصال استفاده می شود.فلنج صفحه شبح برای افزودن سطح اتصال بیشتر به انتهای لوله های صاف و Ghost Slip On Flangeهنگام اتصال لوله های بدون درز به یکدیگر مفید است.شما می توانید هر نوع فلنج را از ما بگیرید و لطفا در صورت تمایل با ما تماس بگیرید.
جدول محتویات
| نوع تولید | فلنج GOST |
|---|---|
| اندازه | ½ ”تا 48 |
| رتبه بندی کلاس فشار | کلاس 1500 ، کلاس 150 ، کلاس 400 ، کلاس 900 ، کلاس 300 ، کلاس 2500 ، کلاس 600 |PN16 ، PN40 ، PN6 ، PN10 ، PN64 ، PN25 |
| تخصص | همانطور که در هر نقاشی است |
| استاندارد | ANSI B16.47، MSS SP44، ANSI B16.5، ANSI B16.36، ANSI B16.48، JIS، DIN، BS4504، SABS1123، EN1092-1، UNI، AS2129، GOST-12820DIN: DIN2527، DIN2633، DIN2636، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2637 ، DIN2638 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN 2631 ، DIN2634 ، DIN2635 ، DIN2632 ، DIN2673B.S: BS1560 ، BS4504 ، BS4504 ، BS10 |
| نوع اتصال / نوع صورت فلنج | صورت صاف ، بزرگ زن و مرد ، نوع حلقه مفصل ، صورت مفصل لپ ، زبان بزرگ و شیار ، صورت برجسته ، زن و مرد کوچک ، زبان کوچک و شیار |
فلنج استاندارد GOST در کلاس 150 تا کلاس 2500 در ابعادی مانند ANSI B16.5 ، ANSI B16.47 سری A & B ، MSS SP44 ، AWWA موجود است
| پیش درآمد شرور دی | د1 | ب | ساعت4 | Dm | Dn | Масса، кг | ||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | 8 | 10 | 27 | 22 | 15 | 0،34 | 0،34 | 0،32 | 0،34 | 0/33 |
| 15 | 12 | 28 | 28 | 19 | 0،40 | 0،40 | 0،38 | 0،40 | 0،40 | |
| 20 | 18 | 30 | 36 | 26 | 0،53 | 0،53 | 0،50 | 0،53 | 0،52 | |
| 25 | 25 | 12 | 42 | 33 | 0،76 | 0،77 | 0،72 | 0،75 | 0،75 | |
| 32 | 31 | 33 | 50 | 39 | 1،10 | 1،08 | 1،04 | 1،08 | 1،08 | |
| 40 | 38 | 35 | 60 | 46 | 1،36 | 1،37 | 1،28 | 1،30 | 1،34 | |
| 50 | 49 | 70 | 58 | 1،53 | 1،51 | 1،44 | 1،46 | 1،47 | ||
| 65 | 66 | 88 | 77 | 1،97 | 2،06 | 1،83 | 1،72 | 1،75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2،76 | 2،76 | 2،80 | 2،65 | 2،72 |
| 100 | 96 | 38 | 122 | 110 | 3،35 | 3،04 | 3،03 | 3،03 | 3،04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4،66 | 4،24 | 3،66 | 4،50 | 455 |
| 150 | 146 | 43 | 172 | 161 | 5،37 | 5،85 | 4،93 | 5،29 | 5،35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7،32 | 8،10 | 6،92 | 7،11 | 7،16 |
| 200 | 202 | 50 | 235 | 222 | 8،37 | 9،35 | 7،75 | 7،98 | 8،05 | |
| (225) | 226 | 260 | 248 | 9،45 | 9،25 | 8،72 | 8،98 | 9،06 | ||
| 250 | 254 | 18 | 288 | 278 | 10،99 | 10،69 | 10،14 | 12،20 | 12،30 | |
| 300 | 303 | 340 | 330 | 14،82 | 14،28 | 14،10 | 13،81 | 14،11 | ||
| 350 | 351 | 390 | 382 | 17،69 | 18،65 | 17،64 | 16،35 | 16،72 | ||
| 400 | 398 | 440 | 432 | 20،55 | 19،69 | 19،30 | 18،83 | 19،31 | ||
| (450) | 450 | 494 | 484 | 23،63 | 23،60 | 21،90 | 21،62 | 22،24 | ||
| 500 | 501 | 19 | 545 | 535 | 26،63 | 29،10 | 25،90 | 24،44 | 25،10 | |
| 600 | 602 | 55 | 650 | 636 | 35،79 | 35،60 | 33،40 | 37،49 | 33،67 | |
| (700) | 692 | 740 | 726 | 44،31 | 44،10 | 41،10 | 40،60 | 41،86 | ||
| 800 | 792 | 60 | 844 | 826 | 56،17 | 55،20 | 52،20 | 51،67 | 53،36 | |
| (900) | 892 | 21 | 944 | 926 | 66،79 | - | - | - | - | |
| 1000 | 992 | 1044 | 1028 | 73،51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111،43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156،58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218،57 | ||||
|
استاندارد
|
کلاس
|
قطر
|
قطر دایره پیچ
|
تعداد پیچ و مهره
|
اندازه پیچ و مهره
|
قطر سوراخ پیچ
|
|---|---|---|---|---|---|---|
|
فلنج AS4087
|
PN14
|
95
|
67
|
4
|
M12
|
14
|
|
فلنج AS 2129
|
جدول C
|
95
|
67
|
4
|
13
|
14
|
|
جدول D
|
95
|
67
|
4
|
13
|
14
|
|
|
جدول E
|
95
|
67
|
4
|
13
|
14
|
|
|
جدول F
|
95
|
67
|
4
|
13
|
14
|
|
|
جدول H
|
114
|
83
|
4
|
16
|
17
|
|
|
جدول J
|
114
|
83
|
4
|
16
|
17
|
|
|
فلنج ANSI B16.5
|
ANSI 150
|
89
|
60
|
4
|
13
|
16
|
|
ANSI 300
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 600
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 900
|
121
|
83
|
4
|
19
|
22
|
|
|
ANSI 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
ISO 7005 (DIN) فلنج
|
PN6
|
80
|
55
|
4
|
M10
|
11
|
|
PN10
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN20
|
90
|
60.5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
M12
|
14
|
