فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573

فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573
فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573

تصویر بزرگ :  فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573

جزئیات محصول:
محل منبع: چین
نام تجاری: XF
گواهی: ISO,PED,,ADW2000,CE
شماره مدل: 1/2 "-72"
پرداخت:
مقدار حداقل تعداد سفارش: 1TON
قیمت: NEGOCIATION
جزئیات بسته بندی: موارد چوبی را بازی کنید ، پالت
زمان تحویل: 30 روز
شرایط پرداخت: L / C ، D / P ، T / T
قابلیت ارائه: 10000TON در ماه

فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573

شرح
استاندارد: JIS B2220 ، DIN ، ANSI B16.5 ، BS4504 اندازه: 1/2 "-60"
مواد: WPB A234 ، ASTM / ASME A403 WP 304-304L 3016-316L شام بخور: DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ،
طریقه استفاده: نفت و گاز نقاشی: روغن ضد زنگ ، سیاه ، زرد
بسته بندی: چوبی ، چوبی ، یا پالت یا به درخواست مشتری
برجسته:

فلنج جوش ورق زرد SS400

,

فلنج جوش پلاک SOP 5K 10K

,

فلنج 25K JIS B2220 72 "DIN2573

فلنج جوش بشقاب زرد رنگ JIS B2220 SOP 5K 10K 25K SS400





فلنج صورت صاف دارای یک سطح واشر در همان صفحه با صفحه دایره پیچ و مهره است.کاربردهایی که با استفاده از فلنج های صورت صاف انجام می شود اغلب مواردی است که در آن فلنج جفت یا اتصالات فلنجی از ریخته گری ساخته شده است.

فلنج های صورت صاف هرگز نباید به فلنج صورت برجسته متصل شوند.ASME B31.1 می گوید هنگام اتصال فلنج های چدنی مسطح به فلنج های فولادی کربن ، صورت برآمده روی فلنج فولاد کربنی باید برداشته شود و به یک واشر صورت کامل نیاز است.این امر باعث می شود تا فلنج چدن نازک و نازک در شکاف ناشی از سطح برجسته فلنج فولاد کربنی نریزد.



فلنج صفحه با لغزش بر روی فلنج بدون گردن برای تماس با اتصالات متفاوت است ، معمولاً شامل فلنج JIS و فلنج DIN ، در سیستم فلنج ANSI ، ASME است که دارای این نوع فلنج است.



"JIS" مخفف Standard Industrial Japan است و توسط انجمن استاندارد ژاپن (JSA) كه معادل ANSI در ایالات متحده است منتشر می شود.آنها توسط کمیته استانداردهای صنعتی ژاپن (JISC) ایجاد و به روز می شوند.مانند JSA به ANSI ، JISC مشابه انجمن مهندسان مکانیک آمریکا (ASME) است.



استاندارد صنعتی ژاپن گزینه دیگری برای اندازه های متریک است.در کلاسهای فشار JIS5K ، JIS10K ، JIS15K و JISK20K ، ما می توانیم انواع Slip On ، Blind و Weld Neck را در پیکربندیهای Raised Face یا Flat Face ارائه دهیم.اینها معمولاً از 316 / L یا A105 ساخته می شوند ، اما طبق معمول ، همه آلیاژهای موجود هستند!

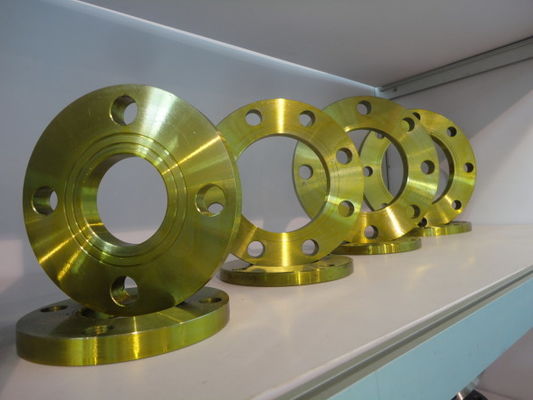

فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 0



دقیقاً مانند فلنج های DIN / متریک ، مشخصات فلنج JIS تنوع کمی گسترده تری از تنظیمات جوش لغزشی را برای اهداف محدودیت فضا و مناسب بودن تجهیزات خط لوله موجود ارائه می دهد.به عنوان مثال ، مشتری می تواند به عنوان استاندارد ، یا حتی فلنج از نوع حلقه ای ، لغزش با توپی یا بدون آن را درخواست كند و همه اینها در همان مشخصات B2220 است.

فلنجهای JIS معمولاً در تجهیزات تحت فشار و مجامع لوله های صادراتی از ژاپن یافت می شوند.بسیاری از کشتی ها و کشتی های بزرگ دریایی که از طریق آبهای بین المللی عبور می کنند و از حاشیه اقیانوس آرام سرویس می گیرند ، از تجهیزات ساخته شده با این استاندارد استفاده می کنند ، زیرا قطعات و سرویس های این مشخصات به طور گسترده در دسترس هستند.

  • مواد متداول مورد استفاده به شرح زیر است:
    • فولاد ضد زنگ ، BrassSteel ، فولاد آلیاژی ، آلومینیوم ، پلاستیک ، تیتانیوم ، مونل ها ، فولاد کربن ، آلیاژ تیتانیوم و غیره
    • فولاد ضد زنگ: ASTM A 182، A 240
    • درجه: F304 ، 304L ، 304H ، 316 ، 316L ، 316Ti ، 310 ، 310S ، 321 ، 321H ، 317 ، 347 ، 347H ، 904L ، فولاد ضد زنگ دوبلکس UNS S31803 ، 2205 ، فولاد ضد زنگ فوق العاده دوبلکس UNS S32750
    • کربن استیل: SS400 ، ASTM A 105 ، ASTM A 181
    • فولاد آلیاژی: ASTM A 182، GR F1، F11، F22، F5، F9، F91
    • آلیاژهای نیکل: Monel 400 & 500 ، Inconel 600 & 625 ، Incolloy 800 ، 825 ، Hastelloy C22 ، C276
    • آلیاژهای مس: مس ، برنج و اسلحه مسلح
    • آلیاژهای آلومینیوم: A5052، A5083
    • اندازه: 1/8 ″ NB تا 48 NB.
    • کلاس: 150 # ، 300 # ، 400 # ، 600 # ، 900 # ، 1500 # و 2500 #.
  • استاندارد
    • ANSI: ANSI B16.5 ، ANSI B16.47 ، MSS SP44 ، ANSI B16.36 ، ANSI B16.48
    • JIS: B2220
    • DIN: DIN2527، DIN2566، DIN2573، DIN2576، DIN2641، DIN2642، DIN2655، DIN2656، DIN2627، DIN2628، DIN2629، DIN 2631، DIN2632، DIN2633، DIN2634، DIN2635، DIN2636، DIN2637، DIN2637، DIN2637، DIN2637، DIN2637
    • BS: BS4504 ، BS4504 ، BS1560 ، BS10
    • و سایر سری های فلنج
  • مشخصات



مشخصات (آخرین نسخه) نوع آیتم کلاس فشار محدوده اندازه
ASME / ANSI B16.5 فلنج مفصل کور ، گردن جوش ، لغزش ، جوش سوکت ، رزوه و لپ 150 تا 2500LBS 26 "تا 60"
150 تا 1500LBS 26 "تا 48"
ASME / ANSI B16.47 فلنج Orifice (گردن جوش داده شده ، لغزنده ، رشته ای) 75 تا 300LBS 1/2 "تا 12"
400 ، 600LBS 26 "تا 60"
900LBS 26 "تا 48"
ASME / ANSI B16.36 فلنج Orifice (گردن جوش داده شده ، لغزنده ، رشته ای) 300 تا 2500LBS 1 "تا 12"
فلنج EN 1092-1 / DIN / BS 4504 01 (فلنج صفحه ای) ، 02 (فلنج صفحه شل برای انواع 32 تا 37) ، 04 (فلنج صفحه شل برای نوع 34) ، 05 (فلنج کور) ، 11 (فلنج گردن دار) ، 12 (فلنج کشویی) ، 13 (هابد) PN2.5 تا PN16 10 میلی متر تا 1800 میلی متر
PN25 10 میلی متر تا 1000 میلی متر
PN40 10 میلی متر تا 600 میلی متر
PN63 10 میلی متر تا 400 میلی متر
PN100 10 میلی متر تا 350 میلی متر
PN160 ، PN250 10 میلی متر تا 300 میلی متر
PN320 10 میلی متر تا 250 میلی متر
PN400 10 میلی متر تا 200 میلی متر
BS 10 فلنج گردن کور ، Slip-on و Welding جدول A ، D ، E ، F ، H ، J ، K ، R ، S ، T 15 میلی متر تا 600 میلی متر
ASME / ANSI B16.9 / MSS SP-43 خرد-نوع نوع: A ، B ، C (الگوی کوتاه) S10 ، S40 ، S80 ”تا 24”

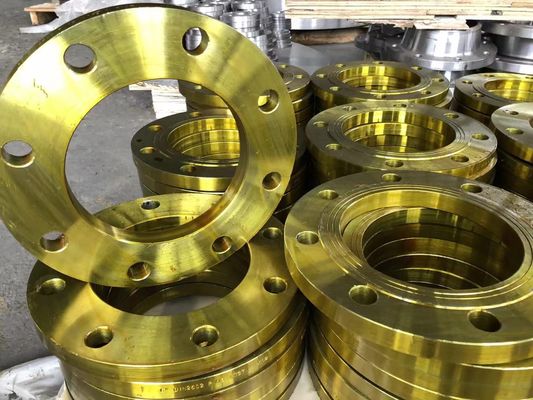

فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 1

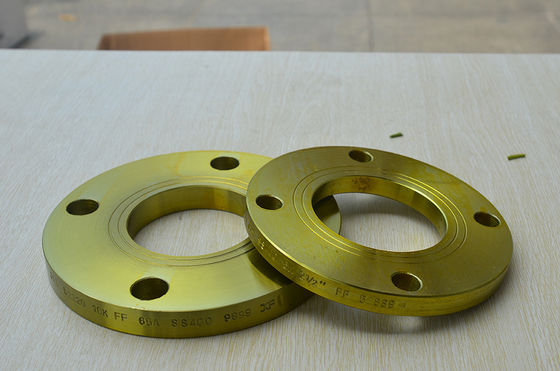

فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 2

فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 3



فلنج جوش SOP 5K 10K 25K SS400 صفحه زرد JIS B2220 72 "DIN2527 DIN2566 DIN2573 4
