جزئیات محصول:
|

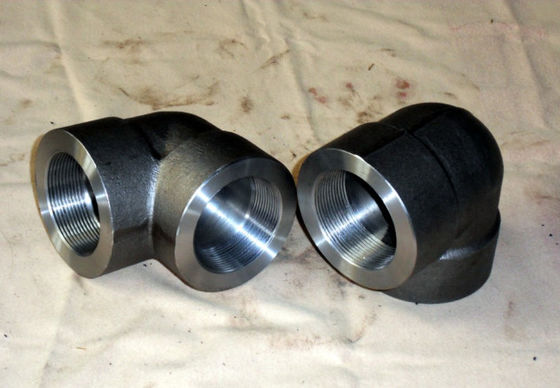

| تولید - محصول: | آرنج جعلی فولادی ASME B16.11 3000LB | مواد: | ASTM A105; ASTM A105؛ A182 F304; A182 F304؛ F304L; F304L ؛ |
|---|---|---|---|
| اندازه: | 1/8 "تا 4" | نوع مشترک: | Threaded; رشته ای Socket weld جوش سوکت |

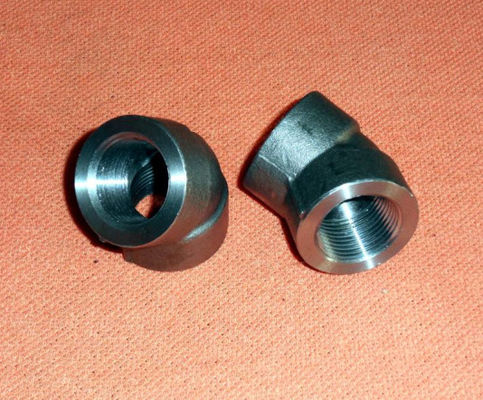

| فشار: | 2000 لیتر 3000 لیتر 6000 پوند 9000 پوند | تایپ کنید: | 90DEG ، 45 درجه ، |
| درمان سطحی: | گالوانیزه گرم | تکنیک ها: | ریخته گری ، جعلی |

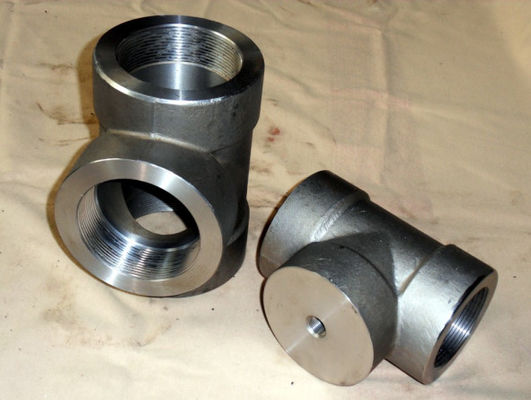

| برجسته: | اتصالات جعلی 2000LB ASME B16.11,اتصالات جعلی ASTM A105,Tee Cap Tee 3000LB 2000LB |
||
Buttweld یکی از رایج ترین اشکال جوشکاری در اتصالات لوله است.قنداق اجازه می دهد اتصالات با جوشکاری مجهز شوند و در نتیجه اتصال محکم تری ایجاد شود.اتصالات رزوه دار در مواردی که امکان جوشکاری وجود ندارد یا ترجیح داده نمی شود ، مفید هستند.در آنجا لوله ها معمولاً دارای نخ های ساخت هستند و اتصالات دارای نخ های ماده هستند.کلاسهایی وجود دارد که ظرفیت فشار هر محصول را نشان می دهد.این دو با کمک نخ ها نصب می شوند.کلاس 3000یک کلاس فشار بالا است.بنابراین تفاوت بین اتصالات رزوه ای و باسن کلاس 3000 در واقع موضوع است.
توضیحات محصول:
| اندازه اسمی لوله | مرکز انتهای آرنج ، سه راهی ، کراس ها A | مرکز برای پایان 45º آرنج C | قطر خارج باند H | حداقل ضخامت دیوار G | طول نخ حداقل | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | ب | ل2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 16/11 | 16/11 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1 / 8 | 16/11 | 3/4 | 7/8 | 7/8 | 1 | 1-5 / 16 | .125 | .130 | .260 | .32 | .4018 |
| 8/3 | 3/32 | 1-1 / 8 | 1-5 / 16 | 3/4 | 7/8 | 1 | 1 | 1-5 / 16 | 1-1 / 2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 7/8 | 1 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 1-13 / 16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5 / 16 | 1-1 / 2 | 1-3 / 4 | 1 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 1-13 / 16 | 2-3 / 16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1 / 2 | 1-3 / 4 | 2 | 1-1 / 8 | 1-5 / 16 | 1-3 / 8 | 1-13 / 16 | 2-3 / 16 | 2-7 / 16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1 / 4 | 1-3 / 4 | 2 | 2-3 / 8 | 1-15 / 16 | 1-3 / 8 | 1-11 / 16 | 2-3 / 16 | 2-7 / 16 | 2-31 / 32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1 / 2 | 2 | 2-3 / 8 | 2-1 / 2 | 1-3 / 8 | 1-11 / 16 | 1-23 / 32 | 2-7 / 16 | 2-31 / 32 | 3-5 / 16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3 / 8 | 2-1 / 2 | 3-3 / 4 | 1-11 / 16 | 1-23 / 32 | 2-1 / 16 | 2-31 / 32 | 3-5 / 16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1 / 2 | 3 | 3-1 / 4 | 3-3 / 4 | 2-1 / 16 | 2-1 / 16 | 2-1 / 2 | 3-5 / 8 | 4 | 4 | .221 | .301 | .602 | .932 | 1.138 |
| 3 | 3-3 / 8 | 3-3 / 4 | 4-3 / 16 | 2-1 / 2 | 2-1 / 2 | 3-1 / 8 | 4-5 / 16 | 4-3 / 4 | 4-3 / 4 | .236 | .327 | .655 | 1.016 | 1.200 |
| 4 | 3-3 / 16 | 4-1 / 2 | 4-1 / 2 | 3-1 / 8 | 3-1 / 8 | 3-1 / 8 | 5-3 / 4 | 5 | 6 | .258 | .368 | .735 | 1.094 | 1.300 |
| شرح | تعیین کلاس | ||
| کلاس 3000 | کلاس 6000 | کلاس 9000 | |
| آرنج 45 و 90 درجه ، سه راهی ، کراس ، کوپل ، نیمه اتصال درپوش های انتهایی یا لوله ای |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| اندازه لوله توسط ضخامت دیوار |
SCH 80 / XS | SCH 160 | XXS |
