جزئیات محصول:
|
| فولاد کربن: | A234WPB | SS Steel: | 304 لیتر ، 316 لیتر |
|---|---|---|---|
| تایپ کنید: | LR ، SR | درجه: | 45 درجه 90 درجه 180 درجه |
| روکش: | روغن ضد زنگ ، نقاشی سیاه | ||
| برجسته: | 316L ASTM A234 STEEL PIPE PINE آرنج,آرنج گالوانیزه 45 درجه 304L,آرنج 90 درجه گالوانیزه A234 WPB |
||

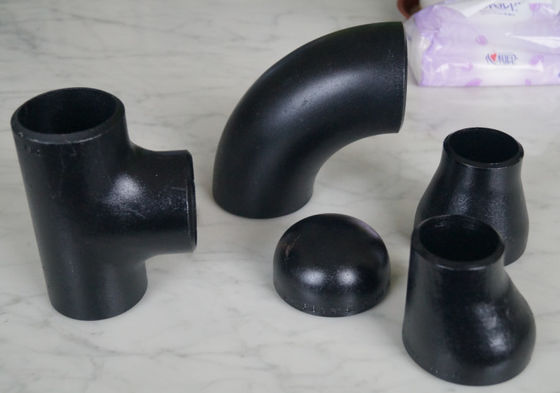

با توجه به شکل ، آرنج مستقیم و کاهش دهنده وجود دارد.
بسته به زاویه ، معمولاً 45 درجه ، 90 درجه و 180 درجه آرنج وجود دارد.
بر اساس شعاع ، شعاع طولانی (1.5D) و شعاع کوتاه (1D) آرنج وجود دارد.
برای اتصال ، آنها را می توان به تقسیم کرد آرنج جوش سوکت، آرنج جوش لب به لب و آرنج نخ داربه

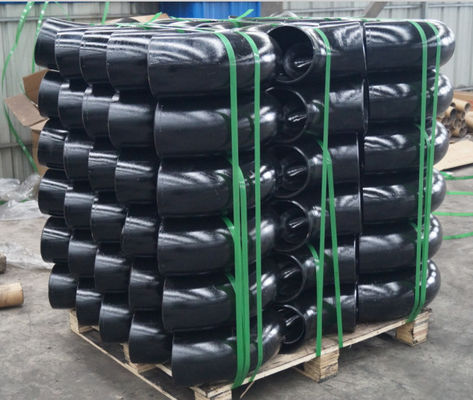

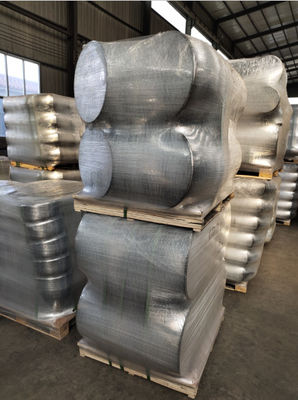

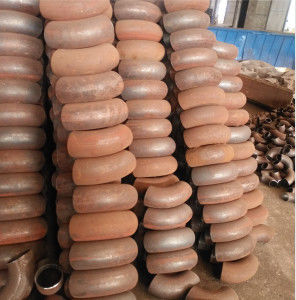

ما تمام اتصالات فولادی کربنی باسن را با نام ، درجه ، شماره حرارت ، اندازه ، استاندارد و ضخامت برنامه مشخص کردیم.پس از انجام عملیات انفجار ، رنگ آمیزی و علامت گذاری 90 درجه ASTM A234 WPB Elbow ، کارگران ما آنها را با فوم پلاستیکی پیچیده و در موارد چوبی یا پالت بسته بندی کردند.
برچسب های شفاف در خارج از بسته برای برچسب گذاری آسان مقدار و شناسه محصول برچسب گذاری شده اند.
| NPS | OD د |
90 درجه راد بلند مرکز به پایان آ |
45 درجه راد بلند مرکز به پایان ب |
90 درجه سه بعدی مرکز به پایان آ |
45 درجه سه بعدی مرکز به پایان ب |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1/1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1/1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
فولاد کربنی 45 درجه آرنج و فولاد کربنی 90 درجه آرنج ابعاد بر حسب میلی متر است مگر اینکه خلاف آن مشخص شده باشد.ضخامت دیوار (t) باید توسط مشتری مشخص شود.
تحمل های ابعادی آرنج های باسن جوش - 45 درجه و 90 درجه - LR و 3D - ASME B16.9
| اندازه لوله اسمی | 1/2 تا 2.1/2 | 3 تا 3.1/2 | 4 | 5 تا 8 |
| قطر خارج در Bevel (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| قطر داخلی در انتها | 0.8 | 1.6 | 1.6 | 1.6 |
| مرکز به پایان LR (A/B) | 2 | 2 | 2 | 2 |
| مرکز به پایان سه بعدی (A/B) | 3 | 3 | 3 | 3 |
| اندازه لوله اسمی | 10 تا 18 | 20 تا 24 | 26 تا 30 | 32 تا 48 |
| قطر خارج در Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| قطر داخلی در انتها | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| مرکز به پایان LR (A/B) | 2 | 2 | 3 | 5 |
| مرکز به پایان سه بعدی (A/B) | 3 | 3 | 6 | 6 |
| ضخامت دیوار (t) | حداقل 87.5 of ضخامت دیوار اسمی |
|||
ابعاد آرنج ASTM A234 WPB
استاندارد: ASME B16.9 ، SH3408 ، HG/T21635/21631 ، SY/T0510
قطر: DN20 تا DN1500/ 3/4 اینچ تا 60 اینچ
برنامه: Sch 20 ، STD ، 40 ، XS ، 80 ، 100 ، 120 ، 160 ، XXS
شعاع: شعاع کوتاه (SR) و شعاع بلند (LR)
نوع: بدون درز و جوش داده شده
سطح: پرایمر سیاه ، گالوانیزه
