جزئیات محصول:
|
| مواد: | CARBON STEEL ST37.2 ، CS S235JR ، P245GH ، SS304 / L ، SS316 / L | فشار: | PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 |
|---|---|---|---|
| استاندارد: | ANSI B16.5 ، ANSI B16.47A ، ANSI B16.47B ، AWWA کلاس D ، DIN ، EN1092-1 | تایپ کنید: | WN FLANGE ، SO FLANGE ، BLIND FLANGE ، SW FLANGE ، PLATE FLANGE ، LAP JOINT FLANGE |
| اندازه: | 1/2 "تا 80" ، 0.5 اینچ تا 80 اینچ | درمان سطحی: | نقاشی سیاه ، رنگ زرد ، گالوانیزه کردن ، روغن ضد زنگ |

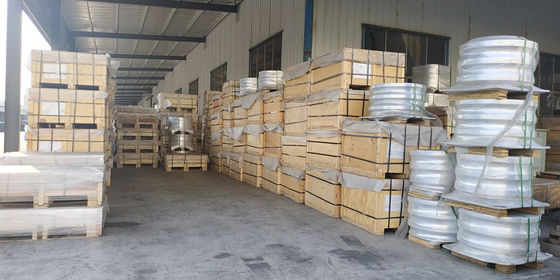

| مهر و موم صورت: | RAISED FACE (RF) ، FLAT FACE (FF) ، RING JOYTY نوع (RTJ) | بسته بندی: | موارد / پالت های تخته سه لا ارزش دریا |
| شرایط قیمت: | FOB ، CIF ، CFR | دوره تولید: | کمتر از 60 تن در 30 روز ، بیش از 60 تن 50 روز |
| گواهی: | PED ، ISO | ||
| برجسته: | TYPE11 FLANGE EN1092-1,DIN2633 PN16 WN FLANGE,ST37.2 STEEL FORGED FLANGE |
||

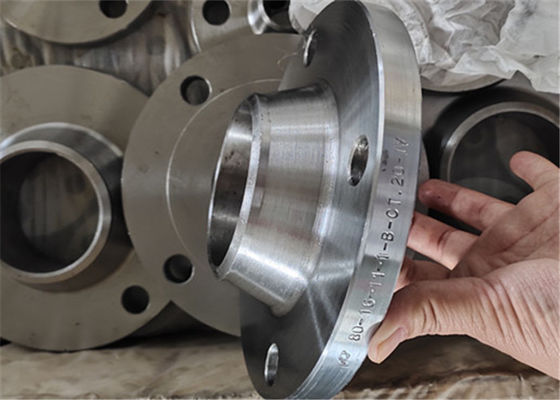

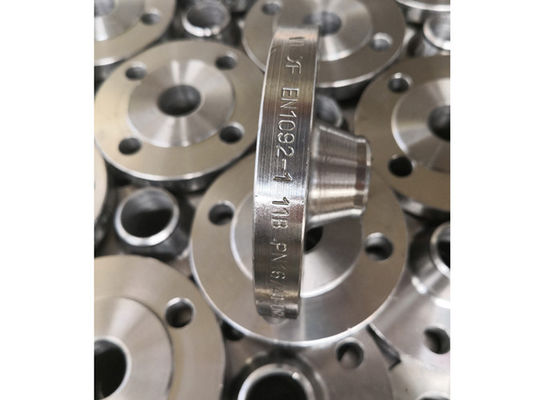

FLANGE EN1092-1 TYPE11 FLANGE DIN2633 PN16 WN FLANGE ST37.2 STEEL جعلی فلنج
1 ، این استاندارد اروپایی برای یک سری فلنج نیازهای فلنج های فولادی دایره ای را در مشخصات PN 2.5 تا PN 100 و اندازه های اسمی از DN 10 تا DN 4000 مشخص می کند. این استاندارد انواع فلنج و ابعاد صورت آنها را مشخص می کند.تحملنخ کشیدناندازه پیچ و مهره.اتصال سطح فلنج پایان سطح.نشانه گذاری.مواد.رتبه بندی فشار / دما و توده های تقریبی فلنج.این استاندارد در مورد فلنج های ساخته شده از انبار میله با چرخش یا در فلنج های نوع 11 ، 12 و 13 ساخته شده از مواد صفحه ای اعمال نمی شود.
2 ، مراجع هنجاری این استاندارد اروپایی شامل مقررات مرجع تاریخ دار یا بدون تاریخ از سایر نشریات است.این مراجع هنجاری در مکانهای مناسب متن ذکر شده و از این پس فهرست ها نیز ذکر شده است.برای مراجع تاریخ ، اصلاحات بعدی یا ویرایشهای هر یک از این نشریات فقط درصورتیکه با اصلاح یا اصلاح در t گنجانده شود ، در این استاندارد اروپا اعمال می شوند.برای منابع بدون تاریخ ، نسخه آزمایشی نشریه به برنامه ها (با اصلاحات) اشاره می کند.
| مواد | : | 1. فولاد ضد زنگ ASTM / ASME A / SA182 F304 ، F304L ، F316 ، F316L ، ASTM / ASME A / SA351 CF8 ، CF3 ، CF8M ، CF3M ، DIN1.4301 ، DIN1.4306 ، DIN1.4401 ، DIN1.4404 ، DIN1.4308 ، DIN1.4408 ، DIN1.4306 ، DIN1.4409 2. فولاد کربن ASTM / ASME A / SA105 A / SA105N & A / SA216-WCB ، DIN1.0402 ، DIN1.0460 ، DIN1.0619 |
| بعد، ابعاد، اندازه | : | EN 1092-1 |
| اندازه | : | DN10 ~ DN4000 |
| فشار | : | PN2.5 ، PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 ، PN160 ، PN250 ، PN320 ، PN400 |
| شماره | : | فلنج صفحه 01 (لغزش) برای جوشکاری ، فلنج صفحه شل نوع 02 با جوش روی یقه صفحه یا برای انتهای لوله لبه دار ، فلنج صفحه 04 شل با یقه گردن جوش ، فلنج کور نوع 05 ، فلنج گردن جوش نوع 11 ، نوع 12 لغزش Hubbed On Flanges برای جوشکاری ، نوع 13 فلنج با نخ Hubbed ، فلنج انتگرال نوع 21 ، جوش نوع 32 روی یقه صفحه ، نوع لوله انتهایی 33 ، یقه گردن جوش 34 ، گردن جوش نوع 35 ، یقه فشرده نوع 36 با گردن بلند یقه پرس شده نوع 37 را بزنید |
| نوع صورت | : | A - Flat Face (FF) ، B - Raised Face (RF) ، C - Language ، D - Groove ، E - Spigot ، F - Recess ، G - O-ring spigot ، ح - شیار اورینگ |
| پوشش | : | رنگ ضد زنگ ، رنگ سیاه روغنی ، زرد شفاف ، روکش روی ، گالوانیزه سرد و گرم |
| اندازه | ماده | نوع فلنج |
| 1/2 "-80" | فولاد ضد زنگ | فلنج گردن را جوش دهید |
| روی فلنج لغزش کنید | ||
| فلنج جوش سوکت | ||
| فلنج مفصل LAP | ||
| فلنج رشته ای | ||
| فلنج کور | ||
| فولاد کربن ، فولاد ضد زنگ | فلنج گردن را جوش دهید | |
| روی فلنج لغزش کنید | ||
| فلنج جوش سوکت | ||
| فلنج مفصل LAP | ||
| فلنج رشته ای | ||
| فلنج کور | ||
| صورت آب بندی فلنج | RF با پایان دندانه دار | |
| FF با 3 خط آب | ||
| FF با ظروف صاف صاف | ||
| RTJ (نوع اتصال حلقه ای) | ||
| FF با پایان دندانه دار | ||
| RF با خطوط آب |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
