Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

تصویر بزرگ : Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XF
گواهی:	ISO PED
شماره مدل:	1/2 "-80"

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
قیمت:	Discussible
جزئیات بسته بندی:	مورد تخته سه لا
زمان تحویل:	4 هفته
شرایط پرداخت:	T / T ، L / C ، D / A ، D / P
قابلیت ارائه:	4000ton در هر ماه

مخاطب

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

شرح

مواد:	ASTM A105/A105N، AISI 304/304L، AISI 316/316L	رنگ:	رنگ مشکی، رنگ زرد، روغن ضد زنگ
اندازه:	1/2 "-80"	استاندارد:	ANSI B16.5، ANSI B16.47-A، ANSI B16.47-B
بسته بندی:	جعبه تخته سه لا، پالت	نوع:	لغزش، گردن جوش، کور، مفصل لبه، رزوه، جوش سوکت، AWWA C207-07-کلاس D
برجسته:	A105n ansi 150lb flange , slip On Wnrf Ansi Blind flange , 1/2 "To 80" ansi 1500 flange

فلنج فولادی فورج ANSI B16.5 ASME B16.47 ASTM A105

Ansi Flange A105n 150lbs - 2500lbs Slip On Wnrf Blind Lap Joint Threaded Swrf 1/2" - 80"

استاندارد

تایپ کنید

فشار

مواد

اندازه

روند

سطح

رفتار

ANSI B16.5، ASME16.47

SORF

WNRF

نابینا

SWRF

LJFF

150 پوند، 300 پوند،

400 LBS،600 لیتر

900 LBS، 1500 LBS،2500 LBS

فولاد کربن

فولاد ضد زنگ

1/2 "---60"

جعل، جعل

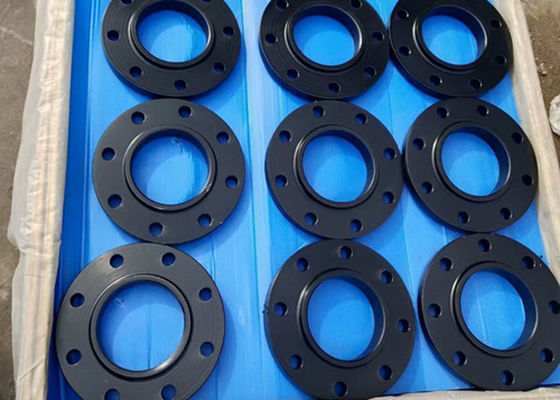

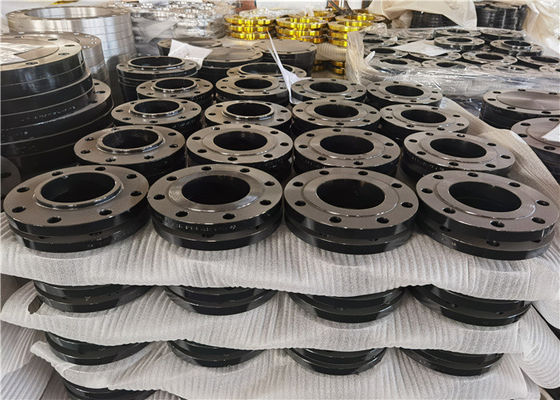

رنگ مشکی

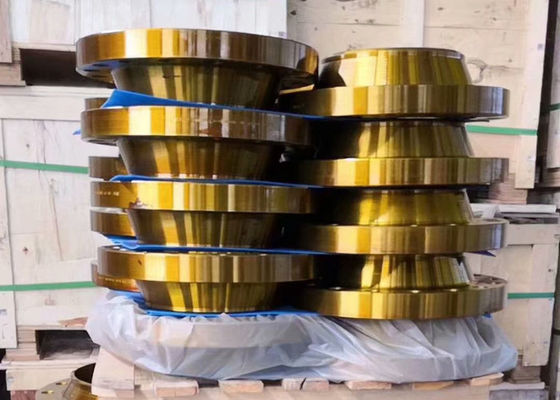

رنگ زرد

نفت سبک

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange 0

مشخصات ANSI B16.5

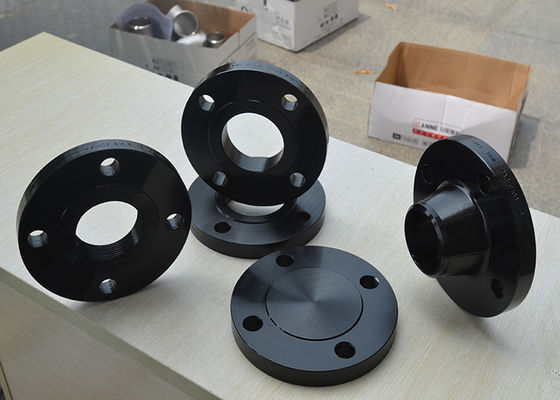

نوع فلنج:جوشing گردن;سر خوردن؛بlind;مفصل دامان;نخ دارجوش سوکت;

محدوده اندازه: 1/2 اینچ تا 24 اینچ

فشار: کلاس 150;300;400;600;900;1500;2500

ضخامت دیوار: SCH5,SCH10,SCH20,SCH30,XS,SCH40,SCH80,SCH160,SCH XXS

نوع اتصال آب بندی: FF (صورت صاف) ;RF (صورت برجسته)؛LJ (مفصل لاپ) RTJ (مفصل راست)

مشخصات ASME B16.47

نوع فلنج:گردن جوش ;نابینا؛

محدوده اندازه: 12 تا 80 اینچ

فشار: کلاس 75;150;300;600;900;

ضخامت دیوار: SCH5,SCH10,SCH20,SCH30,XS,SCH40,SCH80,SCH160,SCH XXS

نوع اتصال آب بندی: FF (صورت صاف) ;RF (صورت برجسته)؛LJ (مفصل لاپ) RTJ (مفصل راست)

مواد:
1) فولاد کربنی: ASTM A105/A105N، A350 LF1/LF2، A694 F42/46/48/52/60/75 2) فولاد ضد زنگ: ASTM A182 F304/304L، 316/316L، F321، F51، ASTM A182 F11/F12/F22

ضد زنگ سطحی:
ضد زنگ سطح 1: روغن سبک ضد زنگ
ضد زنگ سطح 2: پوشش رنگ مشکی
ضد زنگ سطح 3: پوشش رنگ زرد
ضد زنگ سطح 4: گالوانیزه (گالوانیزه گرم یا گالوانیزه الکترو)

صورت اتصال:
سطح 1: پایان سهام
سطح 2: دندانه دار اسپریال
سطح 3: دو یا سه شیار (Water Lines)
سطح 4: پرداخت صاف

مقررات
1) پرداخت: L/C غیر قابل برگشت در دید یا T/T، D/P
2) مدت تحویل FOB بندر چین یا بندر خریدار CIF
3) بسته بندی: پالت / جعبه تخته سه لا

ابعاد فلنج ANSI B16.5

ASME B16.5 کلاس 150 ابعاد در MM

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	SO Boore ID (SB)	شناسه حفره WN (WB)	دیاپایگاه هاب (HB)	دیااز Hub Top (HT)	SO LTH (SL)	WN LTH (WL)
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	ساعت 10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	ساعت 11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	ساعت 16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	ساعت 12.00	10.75	1.88	3.94
12	ساعت 19.00	1.19	ساعت 15.00	12	1.00	ساعت 17.00	12.88	ساعت 12.00	14.38	12.75	2.12	4.44
14	ساعت 21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	ساعت 14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	ساعت 18.00	ساعت 16.00	2.44	4.94
18	ساعت 25.00	1.50	ساعت 21.00	16	1.25	22.75	18.18	17.25	19.88	ساعت 18.00	2.62	5.44
20	27.50	1.62	ساعت 23.00	20	1.25	ساعت 25.00	20.20	19.25	ساعت 22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	ساعت 22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	ساعت 24.00	3.19	5.94

ابعاد بر حسب اینچ است
قطر سوراخ پیچ 1/8 اینچ بزرگتر از قطر پیچ

ابعاد فلنج کلاس 300 ANSI B16.5، ابعاد فلنج کلاس 300 ASME B16.5 به میلی متر

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	SO Boore ID (SB)	شناسه حفره WN (WB)	دیاپایگاه هاب (HB)	دیاتوپی بالا (HT)	SO LTH (SL)	WN LTH (WL)
1⁄2	3.75	0.50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3⁄4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0.75	2.88	4	0.88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0.81	3.62	8	0.75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0.88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0.88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	ساعت 10.00	1.19	6.19	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	ساعت 11.00	1.31	7.31	8	0.88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	ساعت 15.00	1.56	10.62	12	1.00	ساعت 13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	ساعت 15.00	16	1.25	17.75	12.88	ساعت 12.00	14.75	12.75	2.82	5.06
14	ساعت 23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	ساعت 14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	ساعت 19.00	ساعت 16.00	3.19	5.69
18	ساعت 28.00	2.31	ساعت 21.00	24	1.38	24.75	18.18	17.25	ساعت 21.00	ساعت 18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	ساعت 27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	ساعت 22.00	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	ساعت 24.00	4.13	6.56

* برای فلنج های نوع 21 قطر توپی بیرونی تقریباً با قطر لوله بیرونی مطابقت دارد.
توجه داشته باشید :رده‌بندی p/t از ASME B16.5 فقط برای فلنج‌های نوع 05، 11، 12، 13 و 21 با اندازه‌های اسمی حداکثر تا DN 600 اعمال می‌شود. رتبه‌بندی p/t سایر فلنج‌ها باید بین سازنده و مورد توافق قرار گیرد. خریدار.

ابعاد فلنج ANSI B16.5 کلاس 400

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	SO Boore ID (SB)	دیاپایگاه هاب (HB)	دیاتوپی بالا (HT)	SO LTH (SL)	WN LTH (WL)	* شناسه حفره WN (WB)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	ساعت 10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	ساعت 11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	ساعت 15.00	1.88	10.62	12	1.12	ساعت 13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	ساعت 15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	ساعت 23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	ساعت 14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	ساعت 19.00	ساعت 16.00	3.69	6.00	*
18	ساعت 28.00	2.62	ساعت 21.00	24	1.50	24.75	18.18	ساعت 21.00	ساعت 18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	ساعت 27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	ساعت 22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	ساعت 24.00	4.50	6.88	*

قطر سوراخ پیچ 1/8 اینچ بزرگتر از قطر پیچ

ابعاد فلنج ANSI B16.5 کلاس 600، ابعاد فلنج کور ASME B16.5 کلاس 600

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	SO Boore ID (SB)	دیاپایگاه هاب (HB)	دیاتوپی بالا (HT)	SO LTH (SL)	WN LTH (WL)	* شناسه حفره WN (WB)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	ساعت 13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	ساعت 14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	ساعت 17.00	10.88	13.50	10.75	3.38	6.00	*
12	ساعت 22.00	2.62	ساعت 15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	ساعت 17.00	ساعت 14.00	3.69	6.50	*
16	ساعت 27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	ساعت 16.00	4.19	7.00	*
18	29.25	3.25	ساعت 21.00	20	1.75	25.75	18.18	21.50	ساعت 18.00	4.62	7.25	*
20	32.00	3.50	ساعت 23.00	24	1.75	28.50	20.20	ساعت 24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	ساعت 22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	ساعت 24.00	5.50	ساعت 8.00	*

ابعاد فلنج ANSI B16.5 کلاس 900

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	SO Boore ID (SB)	* شناسه حفره WN (WB)	دیاپایگاه هاب (HB)	دیاتوپی بالا (HT)	SO LTH (SL)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	ساعت 11.00	5.66	*	7.50	5.56	3.12	5.00
6	ساعت 15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	ساعت 24.00	3.12	ساعت 15.00	20	1.50	ساعت 21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	ساعت 22.00	14.14	*	17.75	ساعت 14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	ساعت 16.00	5.25	8.50
18	31.00	4.00	ساعت 21.00	20	2.00	ساعت 27.00	18.18	*	22.25	ساعت 18.00	6.00	9.00
20	33.75	4.25	ساعت 23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	ساعت 24.00	ساعت 8.00	11.50

ابعاد فلنج ANSI B16.5 کلاس 1500

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	پس شناسه مته (SB)	دیاپایگاه هاب (HB)	دیاتوپی بالا (HT)	SO LTH (SL)	WN LTH (WL)	* شناسه حفره WN (WB)
1⁄2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	ساعت 8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	ساعت 19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	ساعت 23.00	4.25	12.75	12	2.00	ساعت 19.00	-	14.50	10.75	-	ساعت 10.00	*
12	26.50	4.88	ساعت 15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	ساعت 25.00	-	19.50	ساعت 14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	ساعت 16.00	-	12.25	*
18	36.00	6.38	ساعت 21.00	16	2.88	30.50	-	23.50	ساعت 18.00	-	12.88	*
20	38.75	7.00	ساعت 23.00	16	3.12	32.75	-	25.25	20.00	-	ساعت 14.00	*
24	46.00	ساعت 8.00	27.25	16	3.63	39.00	-	30.00	ساعت 24.00	-	ساعت 16.00	*

ابعاد فلنج ASME B16.5 کلاس 2500

اندازه اسمی	قطر خارج (OD)	حداقلضخامت (T)	دیا RF. (R)	تعداد سوراخ های پیچ	قطر سوراخ ها	دایره پیچ (قبل از میلاد مسیح)	دیاپایگاه هاب (HB)	دیاتوپی بالا (HT)	SO LTH (SL)	WN LTH (WL)	* شناسه حفره WN (WB)
1⁄2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	ساعت 8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	ساعت 12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	ساعت 14.00	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	ساعت 8.00	5.56	-	9.00	*
6	ساعت 19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	ساعت 12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	ساعت 15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange 8

1.ما که هستیم؟
ما در هبی، چین مستقر هستیم، از سال 1986 شروع می کنیم، اتصالات فلنج و لوله را می فروشیمدر سراسر جهان فروخته می شود.
2. چگونه می توانیم کیفیت را تضمین کنیم؟
همیشه یک نمونه پیش تولید قبل از تولید انبوه؛
همیشه بازرسی نهایی قبل از حمل و نقل؛

3. چه چیزی می توانید از ما بخرید؟
فلنج فورج، اتصالات، اتصالات فورج، لوله بدون درز.

4. چه خدماتی می توانیم ارائه دهیم؟
شرایط تحویل پذیرفته شده: FOB، CFR، CIF، EXW، FCA، DDP، DDU، تحویل اکسپرس، DAF.
ارز پرداخت پذیرفته شده: USD، EUR، CNY;
نوع پرداخت پذیرفته شده: T/T، L/C، D/PD/A، MoneyGram، کارت اعتباری، PayPal، Western Union، نقدی، امانی.
زبان صحبت: انگلیسی، چینی، عربی، فرانسوی

اطلاعات تماس:

ایمیل: info11@hbxfgj.com

تلفن: 6016755-317-86+فکس: 6853755-317-86+

Mob/Wechat/WhatsApp:0086-18031772026

Skype:angela.766437

QQ: 1608691724

برچسب:

فلنج کربن فولادی ANSI B16.5,

ANSI B16.5 B16.47 SORF FLANGE,

FLANGE Wnrf 150 پوند 300 پوند 316 لیتر

اطلاعات تماس

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

تماس با شخص: Miss. Mandy Liu

تلفن: 0086 18903173335

فکس: 86-0317-6853077-6723871

سایر محصولات

16 اینچ Ansi B16 5 Weld Neck Flange 150 پوشش رنگ سیاه

سفارشی سازی: OEM، ODM

اندازه: 1/2، 3/4، 1، 11/4، 11/2، 2، 21/2، 3، 4، 5، 6، 8، 10، 12 "، 14"، 16، 18"،

پوشش: رنگ سیاه

نوع اتصال: جوشکاری

فولاد کربن تقلب برنامه 40 لوله فلنج Asme B16.5 12 "

پوشش: رنگ سیاه

اندازه گیری فشار: CLASS150-CLASS2500، کلاس 150، کلاس 300، کلاس 400، کلاس 600، کلاس 900، کلاس 1500، کلاس 2500

نوع چهره: RF، RTJ. رنگ سیاه، رنگ زرد، رنگ شفاف، گالوانیزه سرد و گرم

تکنیک ها: جعلی

فولاد آلیاژ Sch 40 فلنج Asme B16.47 Ser B پوشانده با رنگ سیاه

نوع چهره: RF، RTJ. رنگ سیاه، رنگ زرد، رنگ شفاف، گالوانیزه سرد و گرم

مواد: فولاد کربن، A105، A105N، ASTM A350 LF2، فولاد ضد زنگ، فولاد آلیاژی

اندازه: 1/2، 3/4، 1، 11/4، 11/2، 2، 21/2، 3، 4، 5، 6، 8، 10، 12 "، 14"، 16، 18"،

نوع اتصال: جوشکاری

3/4" Asme B16.5 فولاد کربن جوش گردن فلنج Std ضخامت OEM سفارشی سازی

نوع اتصال: جوشکاری

ضخامت: STD, SCH40, SCH80, SCH160. STD، SCH40، SCH80، SCH160. SCHXXS SCHXXS

اندازه گیری فشار: CLASS150-CLASS2500، کلاس 150، کلاس 300، کلاس 400، کلاس 600، کلاس 900، کلاس 1500، کلاس 2500

نوع چهره: RF، RTJ. رنگ سیاه، رنگ زرد، رنگ شفاف، گالوانیزه سرد و گرم

ASTM A350 LF2 فلنج فولادی فولاد ضد زنگ ANSI B16.5 ASME B16.47

نوع اتصال: جوشکاری

اندازه: 1/2، 3/4، 1، 11/4، 11/2، 2، 21/2، 3، 4، 5، 6، 8، 10، 12 "، 14"، 16، 18"،

تکنیک ها: جعلی

مواد: فولاد کربن، A105، A105N، ASTM A350 LF2، فولاد ضد زنگ، فولاد آلیاژی

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

A105n ansi 150lb flange

slip On Wnrf Ansi Blind flange

1/2 "To 80" ansi 1500 flange

تایپ کنید

فشار

روند

SORF

1/2 "---60"

جعل، جعل

ابعاد فلنج ANSI B16.5

ASME B16.5 کلاس 150 ابعاد در MM

ابعاد فلنج کلاس 300 ANSI B16.5، ابعاد فلنج کلاس 300 ASME B16.5 به میلی متر

ابعاد فلنج ANSI B16.5 کلاس 400

ابعاد فلنج ANSI B16.5 کلاس 600، ابعاد فلنج کور ASME B16.5 کلاس 600

ابعاد فلنج ANSI B16.5 کلاس 900

ابعاد فلنج ANSI B16.5 کلاس 1500

ابعاد فلنج ASME B16.5 کلاس 2500

فلنج کربن فولادی ANSI B16.5,

ANSI B16.5 B16.47 SORF FLANGE,
