جزئیات محصول:
|
| استاندارد: | ANSI B16.5 ، ANSI B16.47A ، ANSI B16.47B ، AWWA کلاس D ، DIN ، EN1092-1 | تایپ کنید: | WN FLANGE ، SO FLANGE ، BLIND FLANGE ، SW FLANGE ، PLATE FLANGE ، LAP JOINT FLANGE |
|---|---|---|---|
| اندازه: | 1/2 "تا 80" ، 0.5 اینچ تا 80 اینچ | درمان سطحی: | نقاشی سیاه ، رنگ زرد ، گالوانیزه کردن ، روغن ضد زنگ |
| مهر و موم صورت: | RAISED FACE (RF) ، FLAT FACE (FF) ، RING JOYTY نوع (RTJ) | بسته بندی: | موارد / پالت های تخته سه لا ارزش دریا |
| شرایط قیمت: | FOB ، CIF ، CFR | دوره تولید: | کمتر از 60 تن در 30 روز ، بیش از 60 تن 50 روز |
| گواهی: | PED ، ISO | مواد: | فولاد ضد زنگ SS316 / L SS304 / L |
| برجسته کردن: | 6000 # STEINLESS STEEL FLANGE EN1092-1,DIN FLANGES FORGED SS304 SS316L,96 "150 # FLANGE EN1092-1 |
||

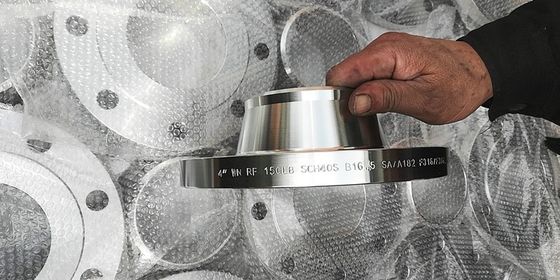

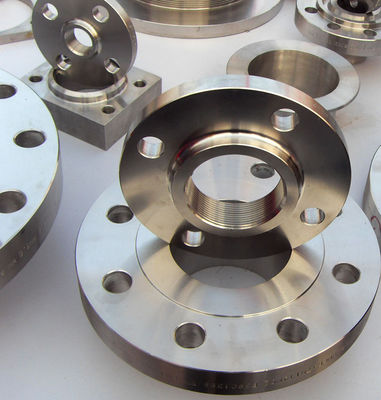

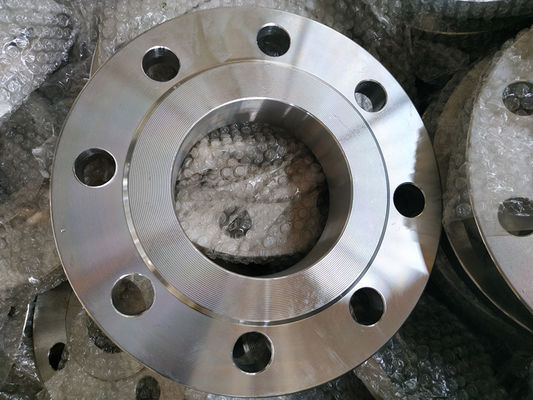

فلنج STAINLESS STEEL FLANGE EN1092-1 DIN STANDARD FORGED SS304 SS316L FLANGE
| اندازه | ماده | نوع فلنج |

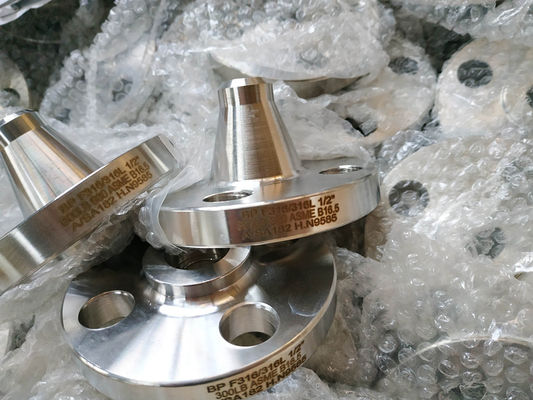

| 1/2 "-80" | فولاد ضد زنگ | فلنج گردن را جوش دهید |
| روی فلنج لغزش کنید | ||
| فلنج جوش سوکت | ||
| فلنج مفصل LAP | ||

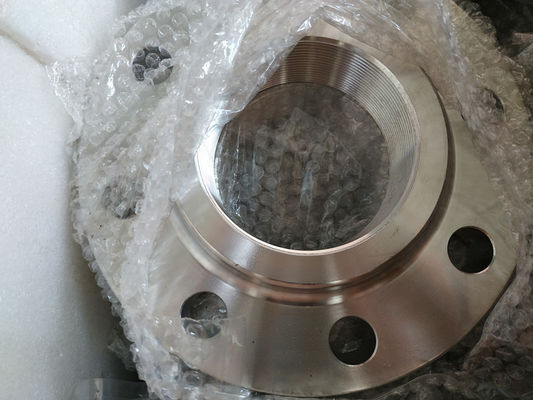

| فلنج رشته ای | ||

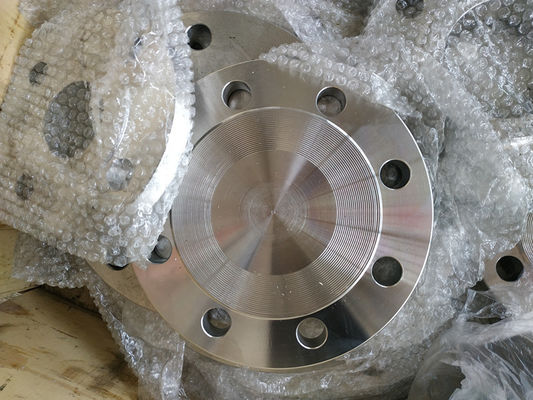

| فلنج کور | ||
| فولاد کربن ، فولاد ضد زنگ | فلنج گردن را جوش دهید | |
| روی فلنج لغزش کنید | ||
| فلنج جوش سوکت | ||
| فلنج مفصل LAP | ||
| فلنج رشته ای | ||
| فلنج کور | ||
| صورت آب بندی فلنج | RF با پایان دندانه دار | |
| FF با 3 خط آب | ||
| FF با ظروف صاف صاف | ||
| RTJ (نوع اتصال حلقه ای) | ||
| FF با پایان دندانه دار | ||
| RF با خطوط آب |
| فلنج Diam عادی |
فلنج OD | Thkاز فلنج حداقل | دیام از هاب |
قطر صورت برجسته | هاب طول | منفذ | دیام از بولت دایره |
دیام از بولت سوراخ |
عدد پیچ و مهره |
دیاماز پیچ و مهره (اینچ) |
کیلوگرم | پوند | |
| اینچ | dn | ای | ج | ایکس | G | بله | ب | قبل از میلاد مسیح | BH | BN | BD | ||
| 1/2 " | 15 | 89.00 | ساعت 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 80/15 | 4 | 1/2 " | 0.4 | 0.9 |
| 3/4 " | 20 | 98.50 | 12.70 | 38.10 | 90/42 | 15.70 | 27.70 | 69.90 | 80/15 | 4 | 1/2 " | 0.7 | 1.5 |
| 1 " | 25 | 108.00 | 14.20 | 49.30 | 80/50 | 17.50 | 34.50 | 79.30 | 80/15 | 4 | 1/2 " | 0.8 | 1.8 |
| 1-1 / 4 " | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 80/15 | 4 | 1/2 " | 1.2 | 2.6 |
| 1-1 / 2 " | 40 | 127.00 | 17.50 | ساعت 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 80/15 | 4 | 1/2 " | 1.4 | 3.1 |
| 2 " | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8 " | 2.2 | 4.8 |
| 2-1 / 2 " | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8 " | 3.5 | 7.7 |
| 3 " | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8 " | 3.8 | 8.4 |
| 3-1 / 2 " | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 80/177 | 19.10 | 8 | 5/8 " | 5 | 11 |
| 4 " | 100 | 228.50 | 23.90 | 90/134 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8 " | 5.6 | 12.3 |
| 5 " | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 90/215 | 22.40 | 8 | 3/4 " | 6.5 | 14.3 |
| 6 " | 150 | 279.50 | 25.40 | 192.00 | 90/215 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4 " | 8.1 | 18 |
| 8 " | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4 " | 13 | 28.6 |
| 10 " | 250 | 406.50 | 30.20 | 304.80 | 90/323 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8 " | 18.4 | 40 |
| 12 " | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8 " | 28.5 | 63 |
| 14 " | 350 | 533.50 | 35.10 | 400.10 | 80/412 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1 " | 37.5 | 83 |
| 16 " | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1 " | 44.5 | 98 |
| 18 " | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 90/577. | 31.80 | 16 | 1 1/8 " | 54 | 119 |
| 20 " | 500 | 698.50 | 90/42 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8 " | 72 | 158 |
| 24 " | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 " | 95 |
209 |
