جزئیات محصول:
|
| تولید - محصول: | اتصالات لوله جوش خورده بدون درز فولادی | استاندارد: | ASME B16.9 / B16.28 |
|---|---|---|---|
| نوع اتصالات: | آرنج ، سه راهی ، گیرنده ، کلاهک ، کراس ، | مواد: | فولاد کربن ASTM A234 WPB |
| ضخامت دیوار: | Sch 5 ، sch10 ، STD ، sch20 ، sch30 ، sch40 XS ، sch60 ، sch80 ، sch100 ، sch120 ، sch160 ، sch xxs | پوشش سطحي: | پوشش رنگ سیاه ، پوشش روغن ضد زنگ ، پوشش گالوانیزه گرم |
| نوع اتصال: | انتهای جوشکاری باسن ، انتهای رشته ای | بسته بندی: | جعبه کارتن ، مورد تخته سه لا |
| برجسته کردن: | آرنج B16.9 ASTM A234 WPB آرنج,5D خم ASTM A234 WPB آرنج,فولاد ASME آرنج A234 WPB |
||
اتصالات لوله های فولادی ASME B16.9 / B16.28 مایل به زخم آرنج زانو بند سر صلیب ASTM A234 WPB
ASME B16.9 ابعاد کلی ، تلورانس ها ، رتبه بندی ها ، آزمایشات و مارک های اتصالات اتصالات اتصالی اتصالات تولید کننده کربن و فولاد آلیاژی NPS 1/2 تا 48 (DN 15 تا 1200) را پوشش می دهد.این اتصالات از هر ضخامت دیواری قابل تولید را پوشش می دهد.این استاندارد اتصالات جوشکاری باس کم مقاوم در برابر خوردگی را پوشش نمی دهد.به اتصالات جوشکاری لب به لب فولاد ضد زنگ MSS SP-43 مراجعه کنید.
آرنج و بازگشت به شعاع کوتاه که قبلاً در آن گنجانده شده بود ASME B16.28-1994 ، در این استاندارد گنجانده شده است.
B16.9 همراه با تجهیزات شرح داده شده در جلدهای دیگر از استانداردهای سری ASME B16 و همچنین سایر استانداردهای ASME ، مانند کد مخزن دیگ بخار و فشار و کدهای لوله کشی B31 استفاده می شود.
استاندارد: ASME B16.9 / B16.28
نوع اتصالات:

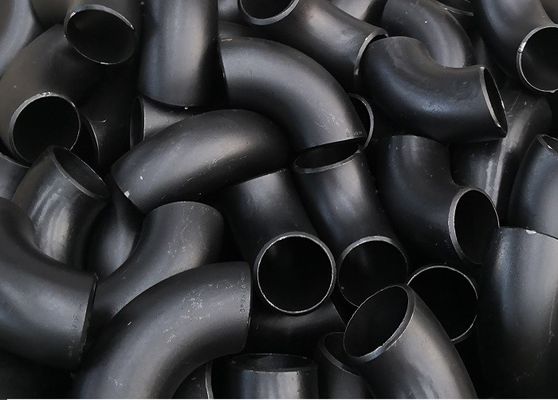

آرنج LR (raidus طولانی) SR (شعاع کوتاه) 45/60/90 / 180DEG ؛3D / 5D خم 45DEG / 90DEG ؛

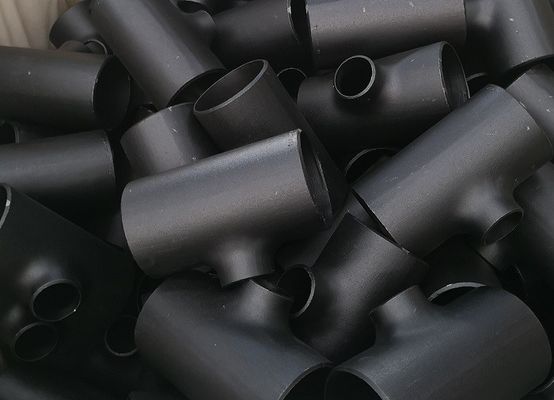

سه راهی ، برابر سه راهی ، کاهش سه راهی ، صلیب ، زین

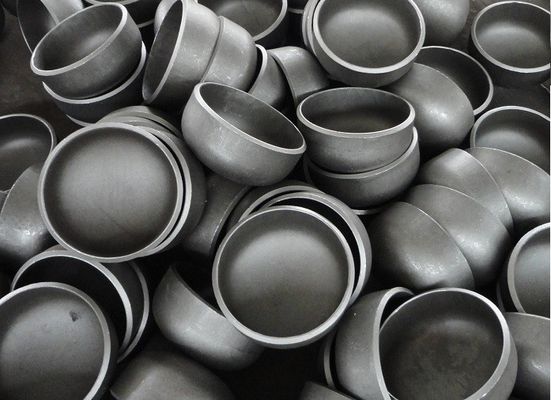

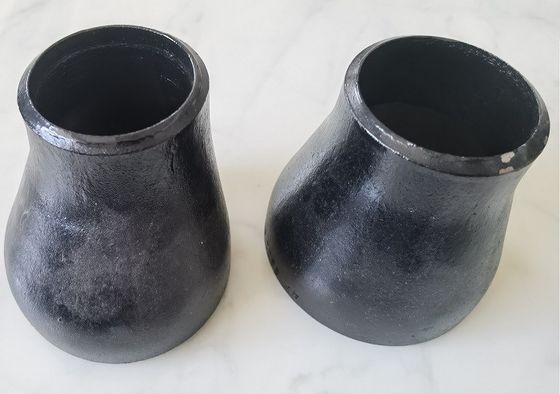

گیربکس متحدالمرکز ، کاهنده غیر عادی ، انتهای لوله درپوش
ضخامت دیوار:
SCH5 ، SC5S ، SCH10 ، SCH10S ، SCH20 ، SCH30 ، SCH40 ، SCH40S ، STD ، XS ، SCH60 ، SCH80 ، SCH100 ، SCH120 ، SCH160 ، SCH XXS
محدوده اندازه:نوع بدون درز 1/2 "تا 24"؛از نوع 4 "- 72"
فرم: یکپارچه و همسو
مواد:
فولاد کربن ASTM A234 WPB ، WP9 ، ASTM A420 Gr.WPL6 ، ASTM A105 ، ASTM A694 F42-F70
فولاد ضد زنگ ASTM A403 WP304 / 304L؛WP316 / 316L ؛WP321 ؛DIN1.4301؛DIN1.4306؛DIN1.4401؛DIN 1.4404
بسته بندی: جعبه کارتنی برای اندازه های کوچک تا 2 اینچ ، جعبه های تخته سه لا قابل استفاده در دریا یا پالت
استانداردهای ضخامت دیواره فولاد کربن را از بین برد
| اندازه اسمی لوله | قطر خارج | ضخامت اسمی دیواره | |||||||||||||||||
| آ | ب | مثل من | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2 " | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 73/3 | 73/3 | 4.78 | 7.47 | |||||
| 20 | 3/4 " | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 87/2 | 87/2 | 91/3 | 91/3 | 5.56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 90/2 | 38/3 | 38/3 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 85/4 | 85/4 | 6.35 | 9.70 | |||||
| 40 | 1 1/2 " | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 68/3 | 68/3 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2 " | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 91/3 | 91/3 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 49/5 | 49/5 | 7.62 | 7.62 | 11.13 | 24/15 | |||||
| 90 | 3-1 / 2 " | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 74/5 | 74/5 | 8.08 | 8.08 | - | - | |||||
| 100 | 4 " | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 8/139 | 7/139 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6 " | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 97/10 | 97/10 | 14.27 | 26/18 | 21.95 | |||
| 200 | 8 " | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 26/18 | 20.62 | 23.01 | 22.23 |
| 250 | 10 " | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 09.09 | 26/18 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12 " | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14 " | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 09.09 | 12.70 | 19.05 | 23.83 | 79/27 | 31.75 | 35.71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18 " | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 93/34 | 39.67 | 45.24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 09.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22 " | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 93/34 | 28/41 | 63/47 | 98/53 | ||
| 600 | 24 " | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 88/15 | 9.53 | - | 12.70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 88/15 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32 " | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 88/15 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34 " | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 88/15 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 88/15 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38 " | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42 " | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44 " | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
